Основные соединения, Подключение 02 – Инструкция по эксплуатации Pioneer LX03
Страница 12
Подключение
02
12
Ru

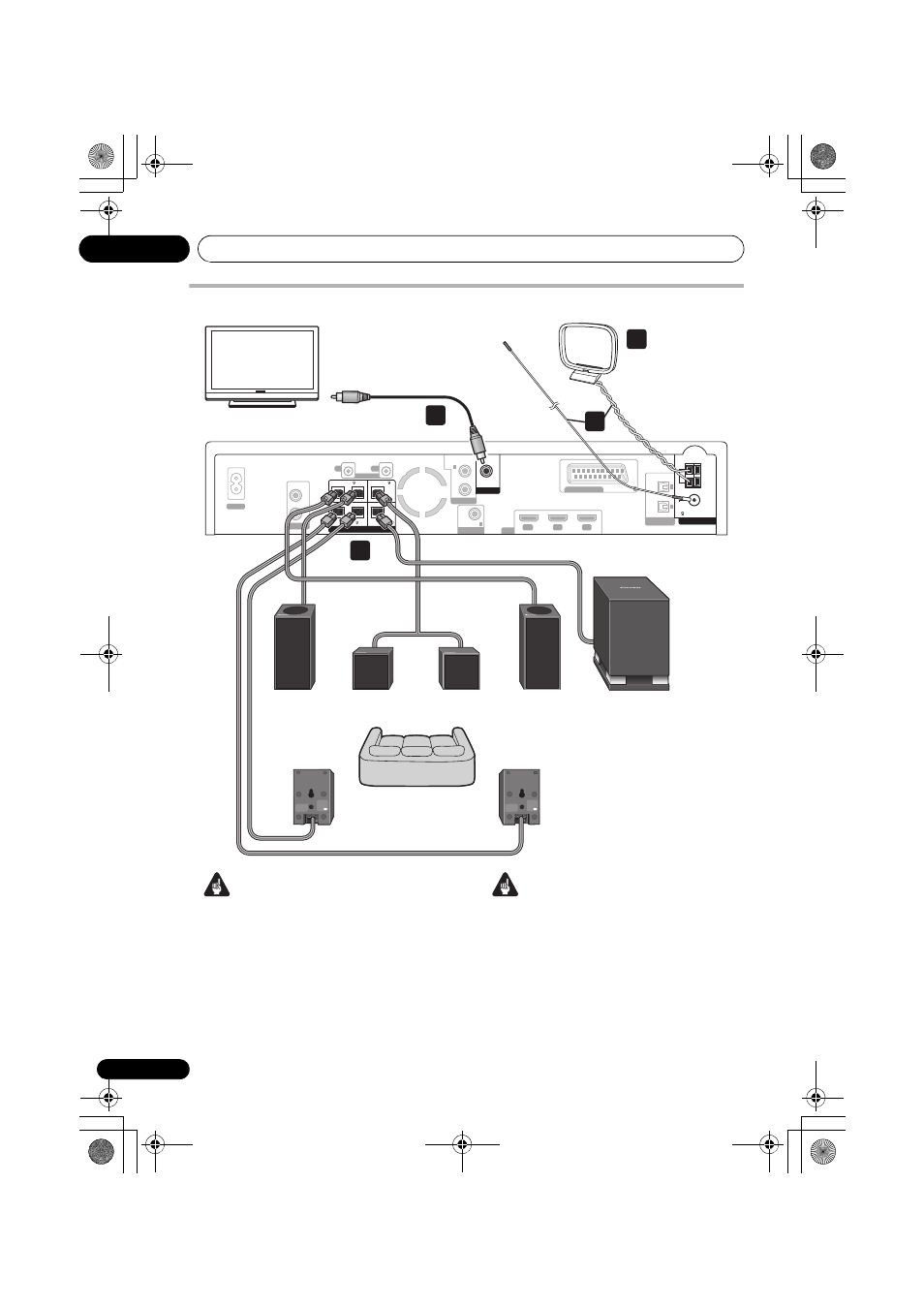

Основные соединения
Внимание
• Перед выполнением подключения или
изменением соединений данной системы
убедитесь в том, что питание отключено, а
кабель питания отсоединен от розетки
бытовой электросети.
После завершения подключения
подсоедините кабель питания к сетевой
розетке.
ПРЕДУПРЕЖДЕНИЕ
• Компания Pioneer не несет ответственность
за несчастные случаи в результате
ошибочной сборки или установки,
недостаточной прочности стен, крепежных
арматур (или другого инвентаря зданий),
ненадлежащего использования и
природных катастроф.
OUT
AC IN
L
ANALOG
R
L
R
FRONT 4
L
R
AUDIO OUT
L
ANALOG
COAX
R
SPEAKERS
IN
CONTROL
SURROUND 8
SUB WOOFER 4
CENTER 4
AUDIO IN
DIGITAL IN
DIGITAL IN
ANTENNA
HDMI
OUT
IN 2
IN 1
VIDEO OUT
1
3
ANALOG
OPTICAL
AM
LOOP
FM
UNBAL
75
2
2
1
AV CONNECTOR
1
3
4
2
Объемного звука,
правый (Серый)
Передний
правый
(Красный)
Передний
левый
(Белый)
Низкочастотный
(Фиолетовый)
Центральный
(Зеленый)
Телевизор
На видеовход
Объемного звука,
левый (Синий)
Место прослушивания
Рамочная
антенна AM
Антенна FM
