Страница 11: Глава 2
Подключение
02
11
Ru
English
Français
Deutsch
Nederlands
Italiano
Español
Глава 2
Подключение

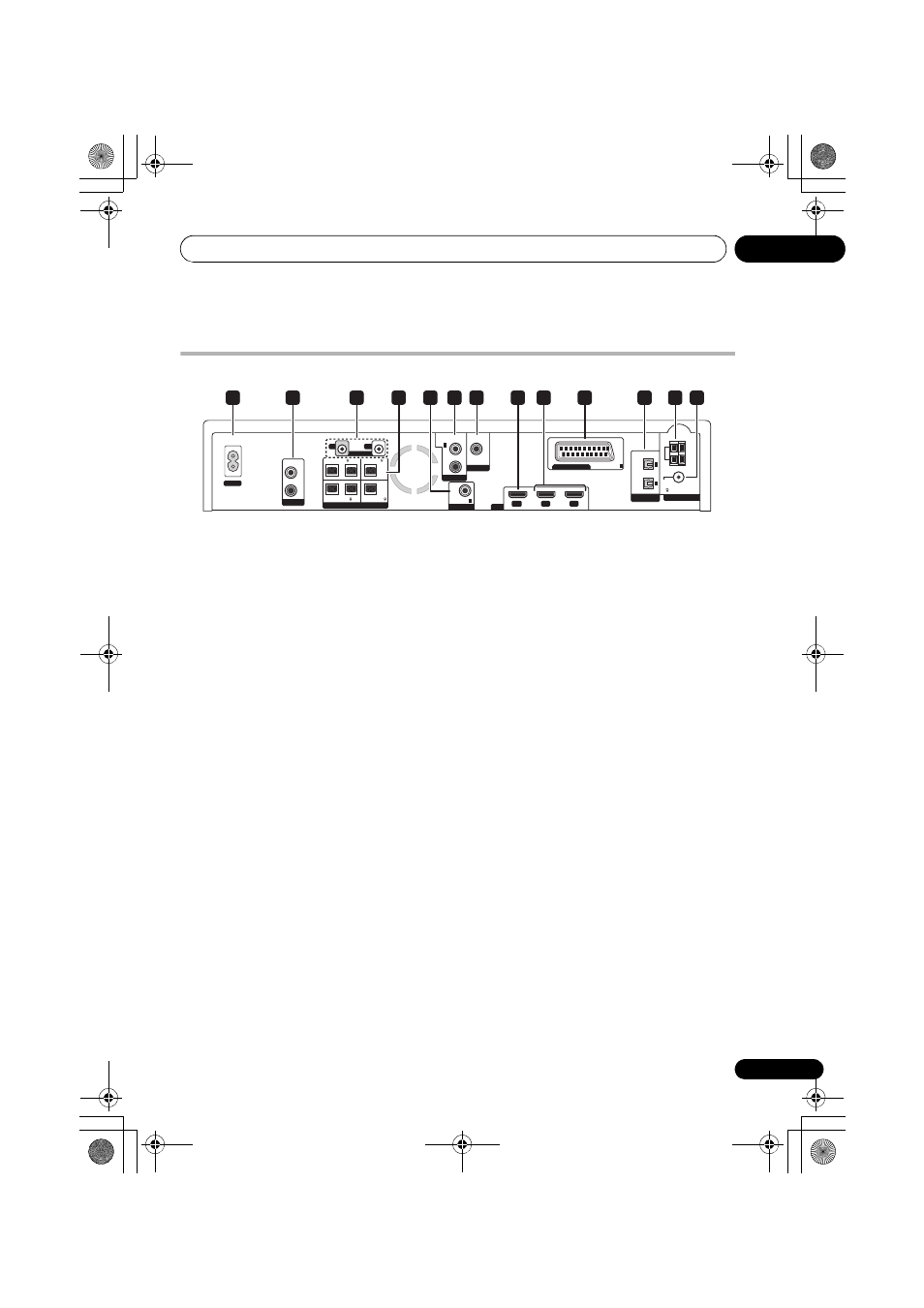

Задняя панель
1
AC IN -
Вход питания
2
Гнезда AUDIO OUT (ANALOG)
Подключите к другому аудиокомпоненту.
3
Гнезда CONTROL IN/OUT
Используйте для подключения к другим
компонентам производства компании Pioneer,
чтобы управлять всей аппаратурой через один
инфракрасный датчик дистанционного
управления.
4
Клеммы SPEAKERS
Цвета кабелей громкоговорителей должны
совпадать с цветами соответствующих клемм.
5
Гнездо DIGITAL IN3 (COAX)
Для прослушивания звука через коаксиальное
цифровое соединение, переключите вход на
Digital 3 COAX.
6
Гнезда AUDIO IN1 (ANALOG)
Для использования звука от внешнего
компонента пользуйтесь стереофоническим
аудиокабелем. Для прослушивания
аналогового звучания, переключите вход на
Analog 1 RCA.
7
Гнездо VIDEO OUT
Используйте для подключения к телевизору.
8
Контактный разъем HDMI OUT
Подключите к телевизору с разъемом HDMI.
9
Контактные разъемы HDMI IN1/2
Используйте высококачественное аудио/
видеосоединение с устройствами,
совместимыми с HDMI.
Для выбора данного входа, выберите HDMI 1
или HDMI 2.
10 AV CONNECTOR
Контактный разъем аудио/видеовыхода типа
SCART предназначен для подключения к
телевизору или другой аппаратуре с
контактным разъемом SCART.
Чтобы выбрать этот вход, выберите Analog 2
SCART.
11
Гнезда DIGITAL IN1/2 (OPTICAL)
Для прослушивания звука через оптическое
цифровое соединение, переключите вход на
Digital 1 OPT или Digital 2 OPT.
12
Клемма антенны AM LOOP
13
Гнездо антенны FM
OUT
AC IN
L
ANALOG
R
L
R
FRONT 4
L
R
AUDIO OUT
L
ANALOG
COAX
R
SPEAKERS
IN
CONTROL
SURROUND 8
SUB WOOFER 4
CENTER 4
AUDIO IN
DIGITAL IN
DIGITAL IN
ANTENNA
HDMI
OUT
IN 2
IN 1
VIDEO OUT
1
3
ANALOG
OPTICAL
AM
LOOP
FM
UNBAL
75
2
2
1
AV CONNECTOR
1
2
3
6
7
8
11
10
12 13
5
4
9
