39
03
Подключение оборудования
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до четырех независимых систем в отдельных
комнатах после того, как выполнены соответствующие подключения MULTI-ZONE.
В четырех зонах одновременно можно воспроизводить различные источники, или, в зависимости от
потребностей, можно также использовать одинаковый источник. Питание на основную и под-зоны пода-
ется раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны
включены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны при наличии отдельного телевизора, низкочастотного громкоговори-
теля и громкоговорителей для первичной (ZONE 2) под-зоны, и отдельного усилителя (и громкоговори-
телей) для вторичной (ZONE 3) под-зоны. Также потребуется отдельный усилитель, если терминалы
громкоговорителей не используются для первичной под-зоны (подробнее см.
Настройка MULTI-ZONE с
использованием терминалов громкоговорителей (ZONE 2)
на
стр. 40
).
Также, если другой ресивер в под-зоне оборудован входным терминалом HDMI, вход HDMI данного
аппарата также можно воспроизводить как HDZONE.
Здесь указаны три настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая
вас больше устраивает.
Важное предупреждение
!
Для использования многозонной функции требуется изменить настойки в ZONE Setup (
стр. 109
).
!
Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(
стр. 109
).
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые можно выводить на ZONE 2, ZONE 3 и HDZONE:
Под-зона
Доступные функции входа
ZONE 2
<a>
DVD
, SAT/CBL, DVR/BDR, VIDEO, INTERNET RADIO, MEDIA SERVER, FAVORITES,
iPod/USB
, USB-DAC (только SC-LX87), TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы, композитные видеосигналы и компонентные
видеосигналы.)
ZONE 3
<a>
DVD
, SAT/CBL, DVR/BDR, VIDEO, INTERNET RADIO, MEDIA SERVER, FAVORITES,
iPod/USB
, USB-DAC (только SC-LX87), TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы, композитные видеосигналы.)
HDZONE
(HDMI)
<b>
BD
, DVD, SAT/CBL, DVR/BDR, VIDEO, HDMI 1, HDMI 2, HDMI 3, HDMI 4,
HDMI 5
/MHL, HDMI 6, HDMI 7, HDMI 8
(Выводит аудио и видеосигналы HDMI)
a ! Для сигналов от входного терминала HDMI, цифровых аудиовходных терминалов (OPTICAL и COAXIAL) и входного
терминала COMPONENT VIDEO невозможно выполнить понижающее преобразование и воспроизведение в ZONE 2.
Сигнал только от входного терминала COMPONENT VIDEO можно выводить на терминал COMPONENT VIDEO ZONE
2 OUT
.
! Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 3.
! При выборе любого из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или ADAPTER PORT в основ-
ной зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно выбрать
входы, кроме указанных здесь входов.)
Одинаковое ограничение применяется при выборе входов выше для под-зоны.
!
Только SC-LX87: Невозможно выбрать один из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или
ADAPTER PORT
и вход USB-DAC одновременно в ZONE 2 и ZONE 3.
!
Только SC-LX87: AirPlay или DMR и входы USB-DAC невозможно выбрать одновременно для ZONE 2 и ZONE 3.
b ! Входы, которые могут переключаться различаются в зависимости от назначения терминалов HDMI IN 1 до IN 8. В
момент отгрузки с завода входные терминалы назначены на DVD, SAT/CBL, DVR/BDR, VIDEO, HDMI 5/MHL, HDMI 6,
HDMI 7
и HDMI 8, в порядке начиная с терминала HDMI IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL и COAXIAL) и
входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и выводиться на HDZONE.
! При выборе любого из входов HDMI 4, HDMI 6, HDMI 7 или HDMI 8 в основной зоне, можно будет выбрать только
тот вход, который выбран в основной зоне для HDZONE. (Можно выбрать входы, кроме указанных здесь входов.)
Одинаковое ограничение применяется при выборе входов выше для HDZONE.

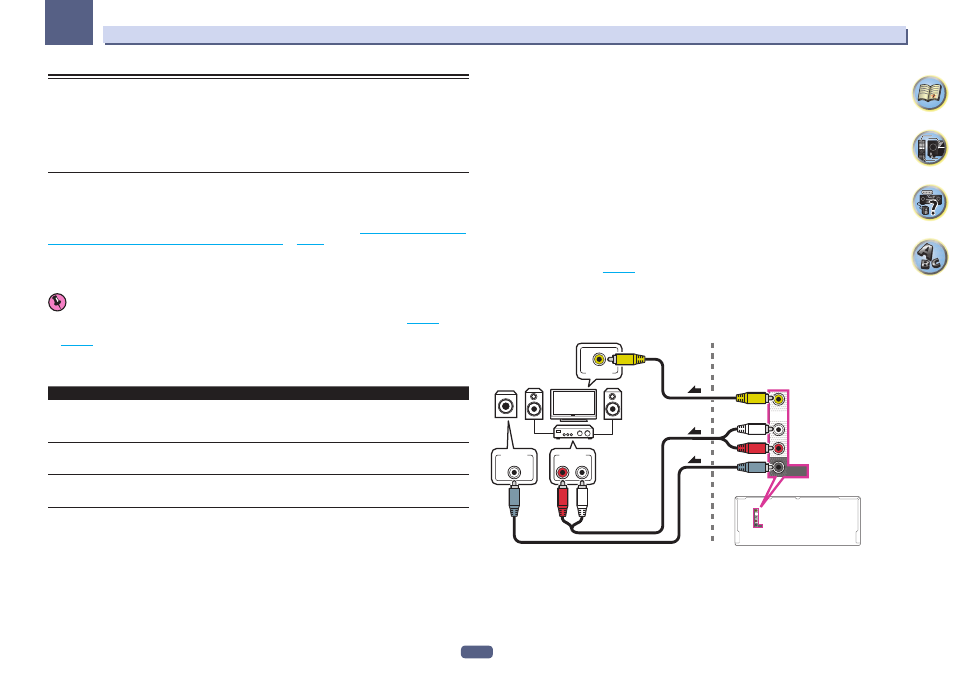

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите низкочастотный громкоговоритель к гнезду SUBWOOFER ZONE 2 OUT на
данном ресивере.
Когда подключен низкочастотный громкоговоритель, рекомендуется установить HPF (Фильтр высоких
частот) в ZONE Setup на ON (
стр. 109
).
3 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
Только SC-LX87:
!
COMPONENT VIDEO ZONE 2 OUT может использоваться для вывода чистого изображения.
!
Экран ГИП не отображается, если подключено только гнездо COMPONENT VIDEO ZONE 2 OUT.
ZONE 2
SUBWOOFER
ZONE 2
OUT
ZONE 2
SUBWOOFER
ZONE 2
OUT
R
L
AUDIO IN
LINE LEVEL
INPUT
VIDEO IN
3
2
1
Под-зона (ZONE 2)
Основная зона
