37
03
Подключение оборудования

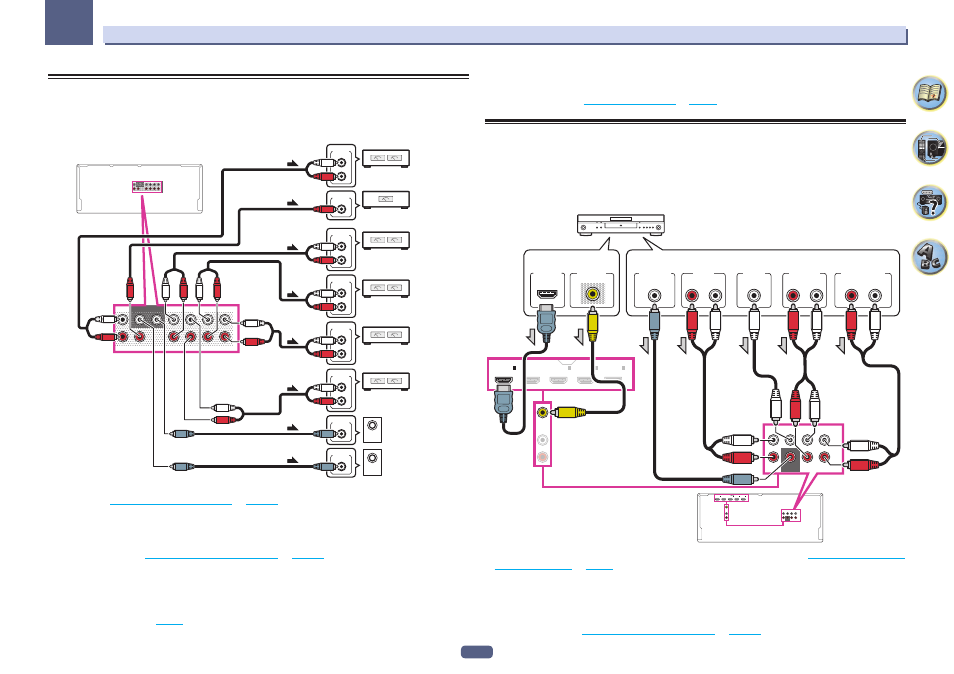

Подключение дополнительных усилителей
Мощности данного ресивера более, чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к каждому каналу системы при помощи выходов
предварительного усилителя. Для подключения усилителей для подъема мощности громкоговорителей,
выполните подключения, показанные ниже.
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
FRONT
CENTER
PRE OUT
F WIDE
L
R
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
FRONT
CENTER
PRE OUT
F WIDE
L
R
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
Усилитель
переднего канала
Усилитель
центрального канала (моно)
Усилитель канала
объемного звучания
Усилитель
переднего
верхнего канала
Усилитель заднего канала
объемного звучания
Активный
низкочастотный
громкоговоритель 1
Активный
низкочастотный
громкоговоритель 2
Усилитель
переднего
бокового канала
!
Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см.
Настройка громкоговорителей
на
стр. 100
) на LARGE.
!
Можно использовать дополнительный усилитель как на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном громкоговорителе. В этом случае подключите усили-
тель только к левому (SURROUND BACK L (Single)) терминалу.
!
Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от его конфи-
гурации, описанной в
Настройка акустической системы
на
стр. 103
.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
!
Чтобы было слышно звучание только от предварительных выходов переключите терминалы громко-
говорителей на SP: OFF (
стр. 82
) или просто отсоедините все громкоговорители, подключенные непо-
средственно к ресиверу.
Также можно прослушивать звучание только от предварительных выходов, переключив настройку
AMP
на OFF и установив режим предварительного усилителя для отключения усилителей мощности
для всех каналов (см.
Настройка аудиоопций
на
стр. 78
).
Подключение многоканальных аналоговых входов
Только SC-LX87
Проигрыватель Blu-ray Disc и проигрыватель DVD могут быть оснащены 5.1, 6.1 или 7.1-канальными
аналоговыми выходами (в зависимости от того, поддерживает-ли проигрыватель задние каналы объ-
емного звучания). Убедитесь в том, что проигрыватель настроен на вывод многоканального аналогового
аудио.
BD IN
DVD
IN
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
SUBWOOFER
MULTI CH IN
SURR BACK
SURROUND
CENTER
FRONT
L
R
BD IN
DVD
IN
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
SUBWOOFER
MULTI CH IN
SURR BACK
SURROUND
CENTER
FRONT
L
R
R
L
SURROUND
OUTPUT
R
L
FRONT
OUTPUT
CENTER
OUTPUT
SUBWOOFER
OUTPUT
R
L
SURROUND BACK
OUTPUT
VIDEO
VIDEO OUT
Проигрыватель DVD, др.
HDMI OUT
Выберите один
!
По инструкциям по воспроизведению многоканальных аналоговых входов см.
Выбор многоканальных
аналоговых входов
на
стр. 54
.
!
Если выход заднего канала объемного звучания только один, подключите его к гнезду SURR BACK L
на ресивере.
!
При использовании 5.1-канальной акустической системы, используйте громкоговорители объемного
звучания для канала объемного звучания, а не заднего объемного звучания.
!
Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от его конфи-
гурации, описанной в
Настройка акустической системы
на
стр. 103
.
