Подключение оборудования

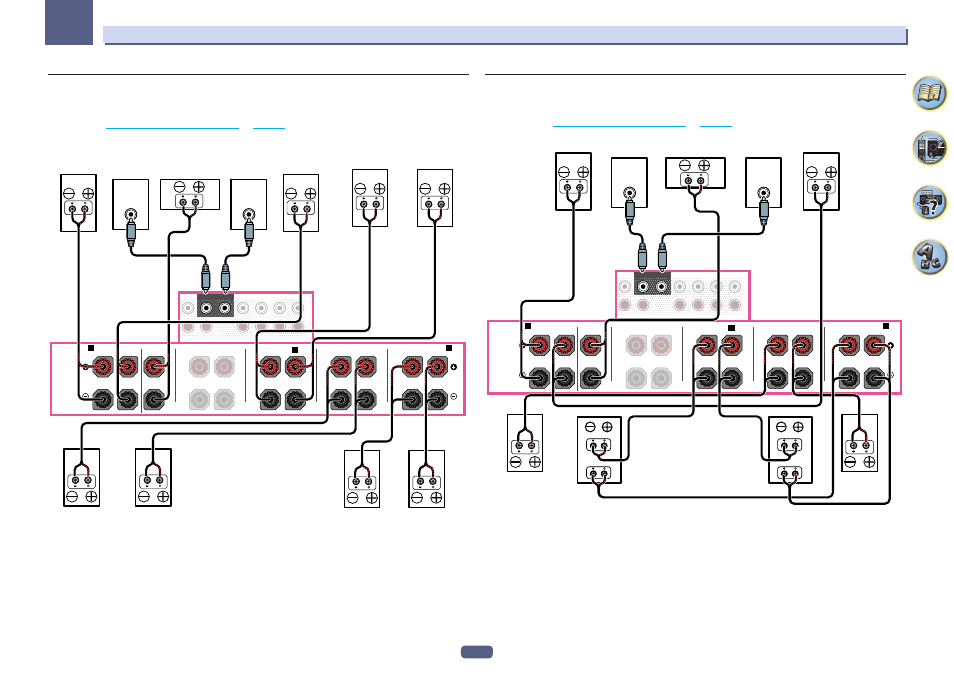

[G-1] Подключение 5.2-канальной системы объемного звучания и ZONE 2/
ZONE 3 (Multi Zone)
[G-2] Multi-ZONE Music
Для этого, см.
Настройка акустической системы
на
стр. 103
.
!
[G-1] Настройка Speaker System: 5.1ch + ZONE 2+3
!
[G-2] Настройка Speaker System: Multi-ZONE Music
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER
PRE OUT
F WIDE
L
R
SPEAKERS
FRONT
CENTER
A
A
B
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
R
L
R
L
R
L
R
L
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
ZONE 3 - Левый
ZONE 3 - Правый
Центральный
Низкочастотный
громкоговоритель
2
Низкочастотный
громкоговоритель
1
Передний
левый
Передний
правый
Левый
объемного звучания
Правый
объемного звучания
ZONE 2 - Правый
ZONE 2 - Левый
[H] Подключение 5.2-канальной системы объемного звучания и
двухполосного усиления Громкоговорителей B
!
Выберите ‹5.1ch + SP-B Bi-Amp› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 103
.
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER
PRE OUT
F WIDE
L
R
SPEAKERS
FRONT
CENTER
A
A
B
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
R
L
R
L
R
L
R
L
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Передний
правый
Центральный
Низкочастотный
громкоговоритель
2
Низкочастотный
громкоговоритель
1
Передний
левый
Громкоговоритель,
совместимый с
двухполосным усилением
Громкоговоритель B - правый
Громкоговоритель,
совместимый с
двухполосным усилением
Громкоговоритель B - левый
Левый
объемного
звучания
Правый
объемного
звучания
