16
02

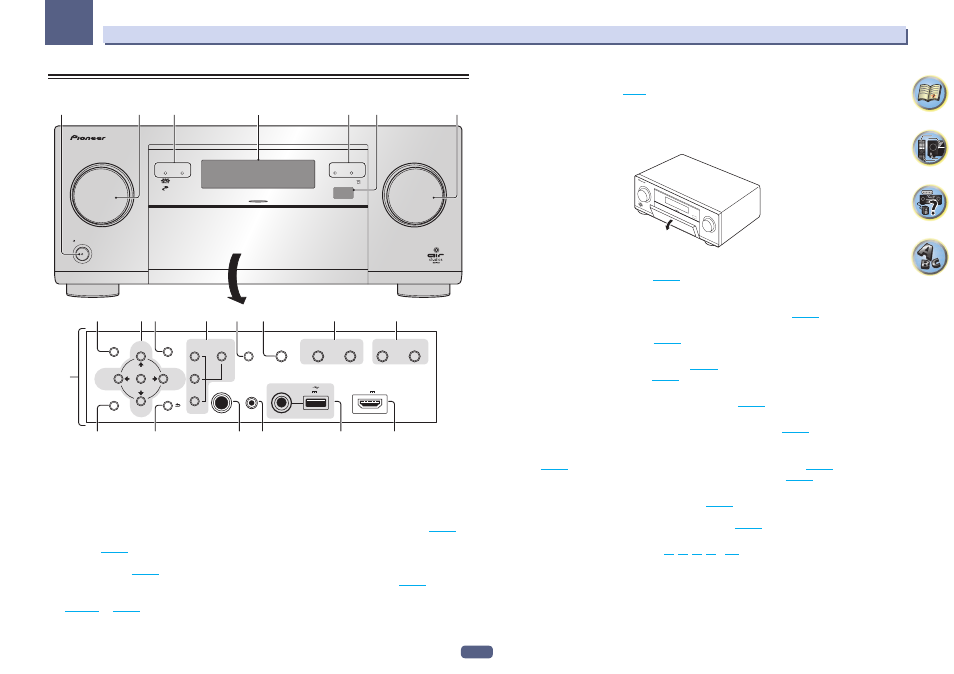

Органы управления и индикаторы
Передняя панель
PHONES
SPEAKERS MULTI-ZONE
CONTROL
ZONE 2
ON/OFF
ZONE 3
ON/OFF
HDZONE
ON/OFF
MCACC
SETUP MIC
ENTER
TUNE
TUNE (HDMI)
PRESET PRESET
VIDEO
PARAMETER
AUDIO
PARAMETER
with USB HDMI 5 INPUT/
MHL ( 5V 0.9 A )
AUTO/ALC/
DIRECT HOME THX BAND TUNER EDIT
iPod iPhone iPad
DIRECT CONTROL
HOME MENU RETURN
5V 2.1 A
MASTER VOLUME
STANDBY/ON
INPUT SELECTOR
iPod iPhone iPad HDMI ADVANCED MCACC FL OFF
1 2 4 3 5 6
7
8 9 10 12 11 13 15
16 17 19 18 20 21
3
14
1 u STANDBY/ON
Установка в режим ожидания или включение данного ресивера.
2 Peryлятор INPUT SELECTOR
Используйте для выбора функции входа.
3 Индикаторы
! ADVANCED MCACC – Высвечивается при установке EQ на ON в меню AUDIO PARAMETER ( стр. 78 ).
! FL OFF – Высвечивается при выборе «off» (ничего не отображается) в настройке режима освещения
дисплея ( стр. 85 ).
! HDMI – Мигает при подключении компонента, оборудованного HDMI; высвечивается, когда компо-
нент подключен ( стр. 32 ).
! iPod iPhone iPad – Высвечивается для обозначения подключения iPod/iPhone/iPad ( стр. 42 ).
4 Символьный дисплей
См. Дисплей на стр. 15 .
5 Датчик дистанционного управления
Принимает сигналы от пульта ДУ ( стр. 9 ).
6 Peryлятор MASTER VOLUME
7 Органы управления передней панели
Для доступа к органам управления на передней панели захватите пальцами за края дверцы и потяните
вперед.
MASTER VOLUME
STA NDB Y/ON
INPU T SELECTOR
8 AUDIO PARAMETER
Используйте для доступа к аудиоопциям ( стр. 78 ).
9 i/j/k/l (TUNE/PRESET) /ENTER
Для настройки Home Menu используйте кнопки со стрелками. TUNE i/j используются для поиска
радиочастот, а PRESET k/l для поиска предустановленных радиостанций ( стр. 57 ).
10 VIDEO PARAMETER
Используйте для доступа к видеоопциям ( стр. 80 ).
11 Органы управления MULTI-ZONE
Если были выполнены подключения MULTI-ZONE ( стр. 39 ), используйте данные органы управления для
управления под-зоной из основной зоны ( стр. 83 ).
12 SPEAKERS
Используйте для переключения терминала громкоговорителя ( стр. 82 ).
13 iPod iPhone iPad DIRECT CONTROL
Переключите вход ресивера на iPod и включите управление iPod на iPod ( стр. 55 ).
14 Кнопки режимов прослушивания
! AUTO SURR/ALC/STREAM DIRECT – Переключение режимов Автоматической настройки объемного
звучания ( стр. 62 ), Автоматического управления уровнем и Прямого потока ( стр. 64 ).
! HOME THX – Нажмите для выбора режима прослушивания Home THX ( стр. 63 ).
15 Органы управления TUNER
! BAND – Переключение радиодиапазонов AM и FM ( стр. 57 ).
! TUNER EDIT – Используйте вместе с TUNE i/j, PRESET k/l и ENTER для запоминания и присваи-
вания имен радиостанциям для последующего их вызова ( стр. 58 ).
16 HOME MENU
Используйте для доступа к Home Menu (стр. 51 , 48 , 74 , 95 и 103 ).
17 RETURN
Нажмите для подтверждения и выхода из текущего экрана меню.
18 Гнездо PHONES
Используйте для подключения наушников. При подключении наушников звучание не будет воспроизво-
диться через громкоговорители.
