7 Установка аппарата
Примечания
Прежде чем окончательно устанавливать дисплей, временно соедините кабели и убедитесь в том, что все
соединено правильно и что аппарат и система работают должным образом.
Чтобы обеспечить правильную установку, пользуйтесь только комплектующими, прилагаемыми к аппарату.
Использование нештатных комплектующих может привести к неисправностям.
Если установка требует сверления отверстий или внесения иных изменений в конструкцию автомобиля,
проконсультируйтесь у ближайшего дилера.
Установите дисплей в таком месте, где он не будет мешать водителю и не нанесет травм пассажиру в слу
чае внезапной остановки автомобиля, например, в чрезвычайных обстоятельствах.
Не устанавливайте дисплей в местах, где он может (I) загораживать обзор водителю; (II) препятствовать ра
боте любой из систем управления или безопасности автомобиля, в том числе воздушных подушек и кнопок
аварийной световой сигнализации; (III) ухудшать способность водителя безопасно управлять автомобилем.
Если угол установки превышает 60° от горизонтали, дисплей не сможет обеспечить оптимальное качество
своей работы.
Монтажные узы «Front»/»Rear» стандарта DIN
Данный дисплей может быть надлежащим образом установлен с использованием монтажного
узла «Front» [Передний] (традиционный передний монтажный узел стандарта DIN) или «Rear»
[Задний] (задний монтажный узел стандарта DIN, использующий нарезные отверстия на боко
вых сторонах корпуса дисплея). Подробнее смотрите ниже в разделах, отображающих методы
установки.

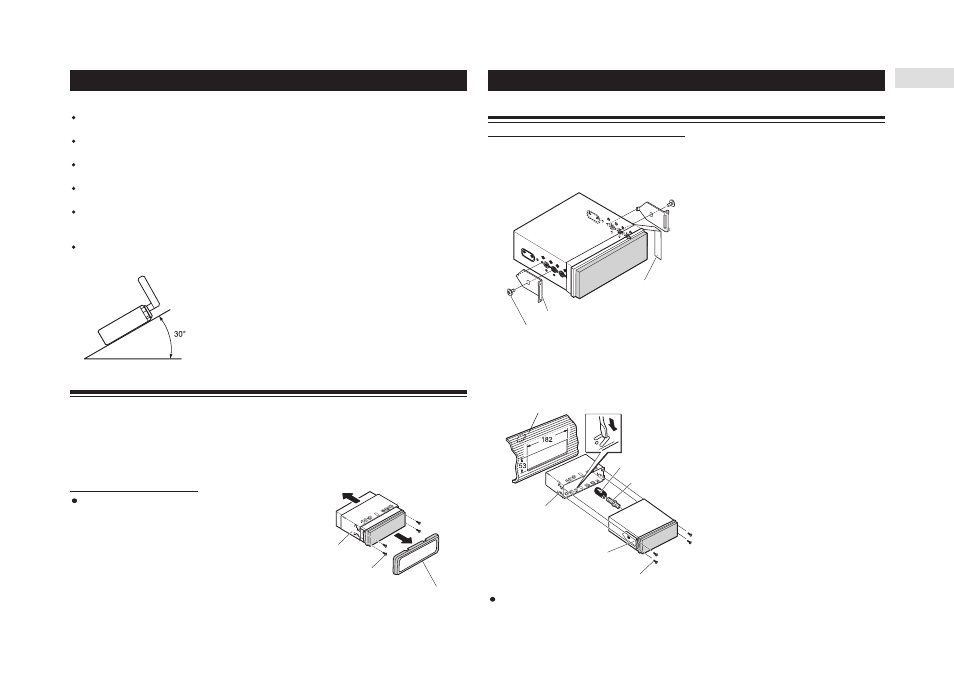

Перед установкой дисплея
Снимите рамку и обойму.
Тяните рамку наружу, чтобы снять ее, затем отвинтите
винты (2 х 3 мм), чтобы снять обойму. (Когда будете
снова устанавливать рамку на место, ориентируйте ее
стороной с канавкой вниз и закрепите на месте.)
Обойма
Винт (2 х 3 мм)
Рамка
Передний монтажный узел стандарта DIN
Установка при помощи резиновой втулки
1. Выберите положение боковых кронштейнов
В случае установки в неглубокой нише измените положение боковых кронштейнов. Наклей
те изоляционную ленту на части, выступающие из приборной консоли автомобиля.
2. Установите дисплей в приборную консоль.
Вставив обойму в приборную консоль, затем выберите подходящие лапки в соответствии с
толщиной материала консоли и отогните их. (С помощью верхних и нижних лапок установи
те дисплей как можно прочнее. Для закрепления согните лапки под углом 90 градусов.)
После установки дисплея снова установите на место рамку.
Изоляционная лента
Боковой кронштейн
Винт (5 х 6 мм), устанавливаемый заподлицо с поверхностью
Приборная консоль
Обойма
Боковой кронштейн
Винт (2 х 3 мм)
Винт
Резиновая втулка
