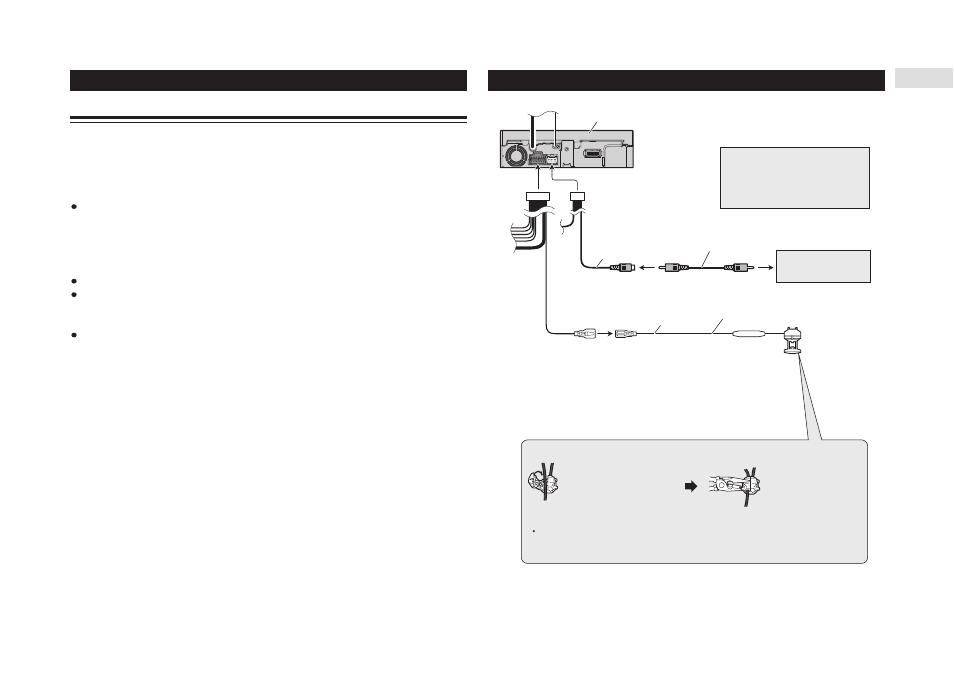

Подключение устройств
Подключение видеокамеры заднего обзора
В случае использования данного аппарата вместе с видеокамерой заднего обзора возможно ав
томатическое переключение на видеосигналы от камеры заднего обзора, когда переключатель
передач устанавливается в положение «REVERSE (R)» [Задний ход].
ПРЕДУПРЕЖДЕНИЕ:
ИСПОЛЬЗУЙТЕ ЭТОТ ВХОД ТОЛЬКО ДЛЯ КАМЕРЫ ЗАДНЕГО ОБЗОРА С ЗЕР
КАЛЬНО ПЕРЕВЕРНУТЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ ВИДЕОКАМЕРЫ
ДРУГОГО ТИПА МОЖЕТ ПРИВЕСТИ К ТРАВМАМ ИЛИ УЩЕРБУ.
ПРЕДОСТЕРЕЖЕНИЯ:
На экране может отображаться зеркально перевернутое изображение.
Функция камеры заднего обзора позволяет использовать данный дисплей для
слежения за прицепом или въезда задним ходом на тесное место стоянки. Не
пользуйтесь этой функцией в развлекательных целях.
На экране заднего обзора объекты могут выглядеть более или менее удаленны
ми, чем они находятся на самом деле.
Данный аппарат
20 см
8 см
Видеовход 2
(«VIDEO 2/BACK CAMERA INPUT»)
Фиолетовый/белый
Из двух проводов, подключенных к задним под
фарникам, выберите и подключите к данному ап
парату тот, в котором изменяется напряжение,
когда переключатель передач находится в поло
жение «REVERSE (R)» [Задний ход]. Это соедине
ние позволяет данному аппарату определять,
движется ли автомобиль вперед или назад.
Метод соединения
1. Зажмите провод.
2. Крепко обожмите
остроносыми плоскогубцами.
Примечание:
В случае подключения видеокамеры заднего обзора необходимо настроиться на значение «AV INPUT2» в
меню «SETUP» [Настройка].
Резистор
предохранителя
Удлинительный провод (прилагается)
Камера заднего обзора
К видеовходу
Кабель RCA
(продается отдельно)
ПРЕДОСТЕРЕЖЕНИЕ
Компания Pioneer рекомендует пользо
ваться видеокамерой, которая подает
на выход зеркально перевернутое изоб
ражение, иначе экранное изображение
может выглядеть перевернутым.
