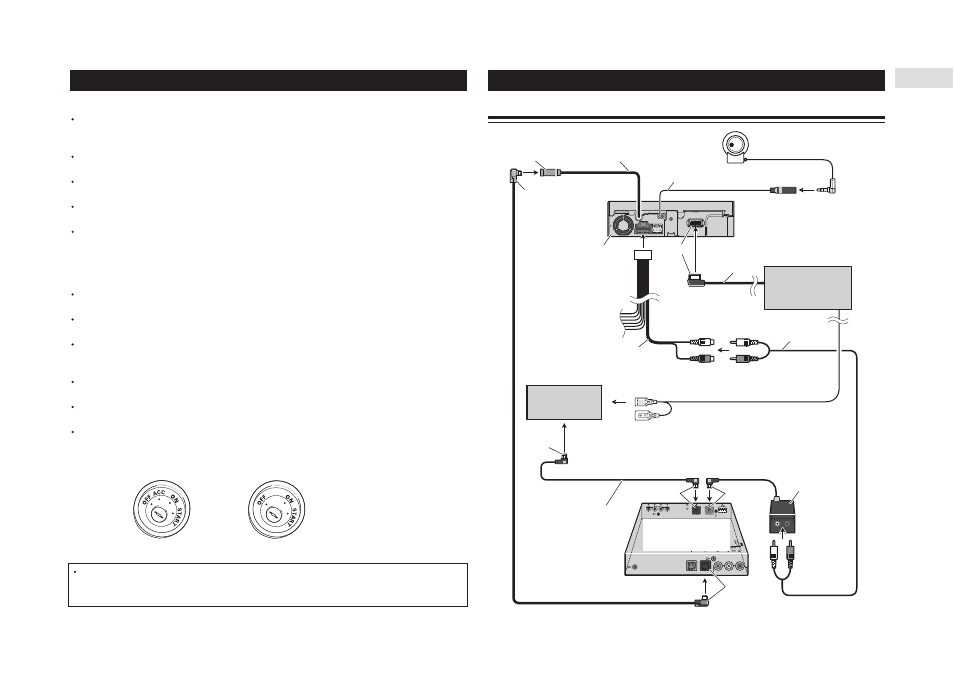

4 Подключение устройств
Примечания:
Этот аппарат предназначен для автомобилей с 12 вольтным аккумулятором и заземлением типа
«минус на массе». Прежде чем устанавливать его в автомобиль с жилым кузовом для загородного
отдыха, грузовик или автобус, проверьте напряжение аккумулятора.
Во избежание короткого замыкания в электрической системе автомобиля обязательно отсоедини
те отрицательный ( ) кабель аккумулятора перед установкой аппарата.
Обратитесь к инструкциям за сведениями о подключении усилителя мощности и других устройств,
затем надлежащим образом выполните соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмо
тайте их изолентой в тех местах, где они проложены вплотную к металлическим частям автомобиля.
Прокладывайте и закрепляйте провода таким образом, чтобы они не могли соприкасаться с движу
щимися частями, такими как рычаг переключения передач, стояночный тормоз или механизм пере
мещения сидений. Не прокладывайте провода в местах, которые могут сильно нагреваться, напри
мер, поблизости от выпускной отдушины обогревателя. Если изоляция провода расплавляется или
истирается, появляется опасность короткого замыкания на массу (на корпус автомобиля).
Не пропускайте желтый провод сквозь отверстие в моторный отсек для подключения к аккумулято
ру. Это повредит изоляцию и вызовет очень опасное короткое замыкание.
Не замыкайте провода накоротко. Если Вы сделаете это, защитный контур не сможет действовать
должным образом.
Никогда не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы подать пи
тание на другую аппаратуру. Допустимая токовая нагрузка провода будет превышена, что приведет
к его перегреву.
Для замены используйте только предохранитель с номиналом, указанным на гнезде для предохра
нителя.
Если гнездо штыревого разъема типа RCA на данном аппарате использоваться не будет, не снимай
те колпачок, прикрепленный к концу этого соединителя.
При установке данного аппарата в автомобиль, у которого на замке зажигания нет позиции «ACC»
[Аксессуары], красный провод следует подключить к клемме, связанной с операциями замка зажи
гания «ON/OFF» [Включено/Выключено]. Если это не сделано, аккумулятор может разрядиться, ког
да Вы покинете автомобиль на несколько часов.
Провода данного дисплея и других устройств могут иметь различные цвета, даже если выполняют
одну и ту же функцию. При подключении дисплея к другим устройствам сверяйтесь с прилагае
мыми к аппаратуре инструкциями и соединяйте провода, имеющие одинаковую функцию.
Позиция «ACC» Нет позиции «ACC»
Соединение с головным блоком Pioneer
АС путеуказания
(например, CD TS37GP)
(продается отдельно)
Выход на АС путеуказания
(«GUIDE SP OUTPUT»)
Если Вы используете данный аппарат с на
вигационным блоком (например, AVIC
900DVD), то обязательно подключите акус
тическую систему устных указаний пути к
предусмотренному на дисплее разъему вы
хода на АС путеуказания.
Кабель RCA
(продается отдельно)
Навигационный блок
(например, AVIC 900DVD)
(продается отдельно)
Межформатный соеди
нитель для перехода от
RCA к IP BUS (напри
мер, CD RB10)
(продается отдельно)
Кабель шины AV BUS
(прилагается к TV тюнеру)
Кабель шины IP BUS
(прилагается к TV тюнеру)
TV тюнер скрытой установки
(например, GEX P6400TVP)
(продается отдельно)
Черный
Синий Черный
К входу шины IP BUS (синему) Синий
Головной блок
(продается отдельно)
Желтый/черный
Аудиовыход
(«AUDIO OUTPUT»)
15 см
Желтый Данный аппарат
Синий
Вход шины AV BUS (синий) 40 см
26 контактный кабель
