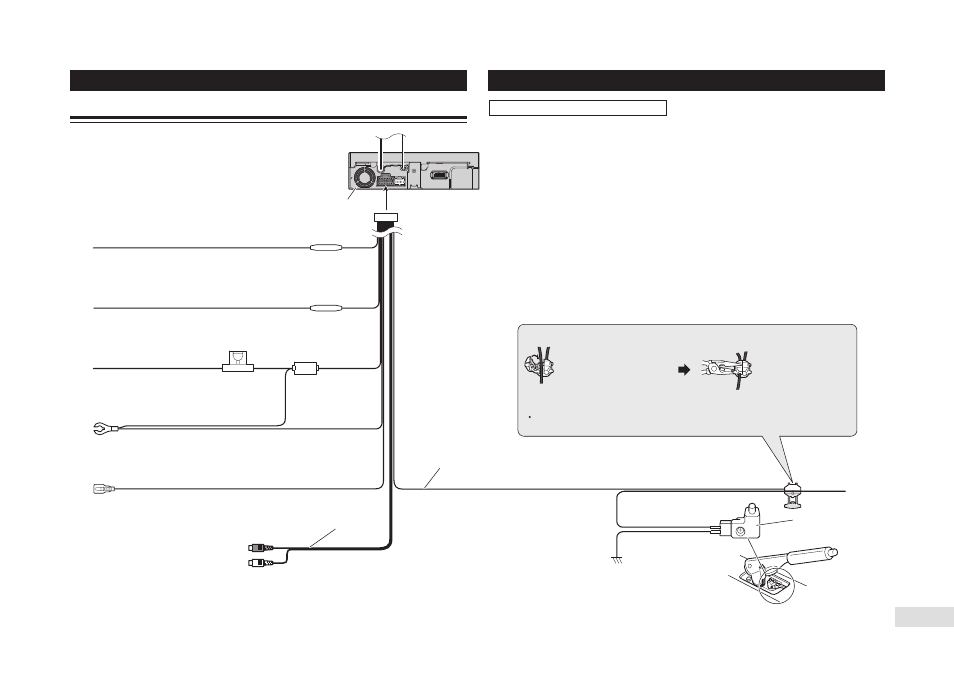

Подключение устройств
Подключение провода питания
Данный аппарат
Резистор
предохранителя
Резистор
предохранителя
Красный
К клемме, управляемой ВКЛЮЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ
замка зажигания (12 В пост. тока)
Оранжевый/белый
К клемме выключателя освещения
Гнездо предохранителя
Желтый
К клемме, которая всегда находится под напряжением
независимо от положения замка зажигания.
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Фиолетовый/белый
Смотрите раздел «Подключение видеокамеры заднего обзора».
Аудиовыход
(«AUDIO OUTPUT»)
15 см
Полюс заземления
Полюс источника питания
Выключатель стояночного
тормоза
Светло зеленый
Используется для определения состояния «ON/OFF» [Включен/Выключен] стояночного тормоза.
Этот провод необходимо подключить к полюсу источника питания выключателя стояночного тормоза.
Примечание
Позиция выключателя стояночного тормоза зависит от модели автомобиля.
Посмотрите в Руководстве пользователя или наведите справки по месту покупки.
Метод соединения
1. Зажмите провод.
2. Крепко обожмите
остроносыми плоскогубцами.
ПРЕДУПРЕЖДЕНИЕ:
СВЕТЛО ЗЕЛЕНЫЙ ПРОВОД У РАЗЪЕМА КОНТУРА ПИТАНИЯ ПРЕДНАЗНАЧЕН ДЛЯ ОП
РЕДЕЛЕНИЯ СОСТОЯНИЯ СТОЯНОЧНОГО ТОРМОЗА И ДОЛЖЕН БЫТЬ ПОДКЛЮЧЕН К
ПОЛЮСУ ИСТОЧНИКА ПИТАНИЯ ВЫКЛЮЧАТЕЛЯ СТОЯНОЧНОГО ТОРМОЗА. НЕНАДЛЕ
ЖАЩЕЕ ПОДКЛЮЧЕНИЕ ИЛИ ИСПОЛЬЗОВАНИЕ ЭТОГО ПРОВОДА МОЖЕТ НАРУШАТЬ
СООТВЕТСТВУЮЩИЙ ЗАКОН И ПРИВЕСТИ К СЕРЬЕЗНОЙ ТРАВМЕ ИЛИ ПОЛОМКЕ.
Данный аппарат согласован с новыми цветами проводов.
