Koble til en DVD-spiller uten HDMI-utgang

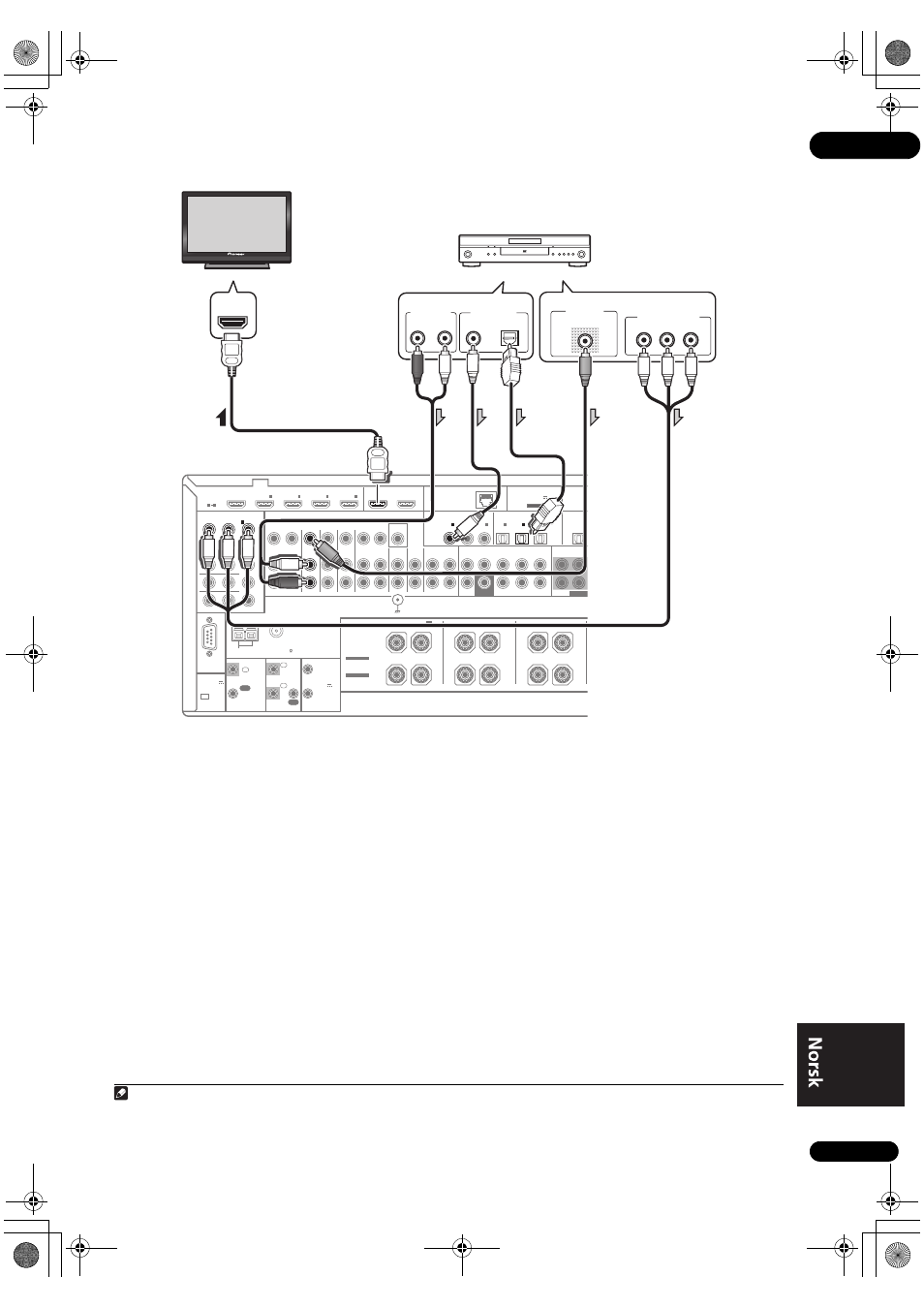

Dette diagrammet viser koblinger med en TV (med HDMI-inngang) og en DVD-spiller (eller annen
avspillingskomponent uten HDMI-utgang) til receiveren.
• Dersom du ønsker å lytte til lyden fra TVen gjennom
receiveren, kobler du sammen receiver og TV med
lydkabler (side 20).
1
• Hvis du bruker en optisk digital-lydkabel må du
fortelle receiveren hvilken digitalinngang du har
koblet spilleren til (se Inngangsoppsettsmenyen i
Bruksanvisning på CD-ROM).
