Выполнение подключений MULTI-ZONE
Данные подключения возможны при наличии отдельного
телевизора и громкоговорителей для первичной (ZONE 2)
под-зоны, и отдельного телевизора и отдельного усилителя
(и громкоговорителей) для вторичной (ZONE 3) под-зоны.
Также потребуется отдельный усилитель, если Настройка
MULTI-ZONE с спользованием терминалов
громкоговорителей (ZONE 2) ниже не используется для
первичной под-зоны. На данной системе имеются две
настройки первичной под-зоны. Выберите ту, которая вас
больше устраивает.
Опции прослушивания MULTI-ZONE
На следующей таблице отображены сигналы,
выводящиеся на ZONE 2 и ZONE 3
1
:

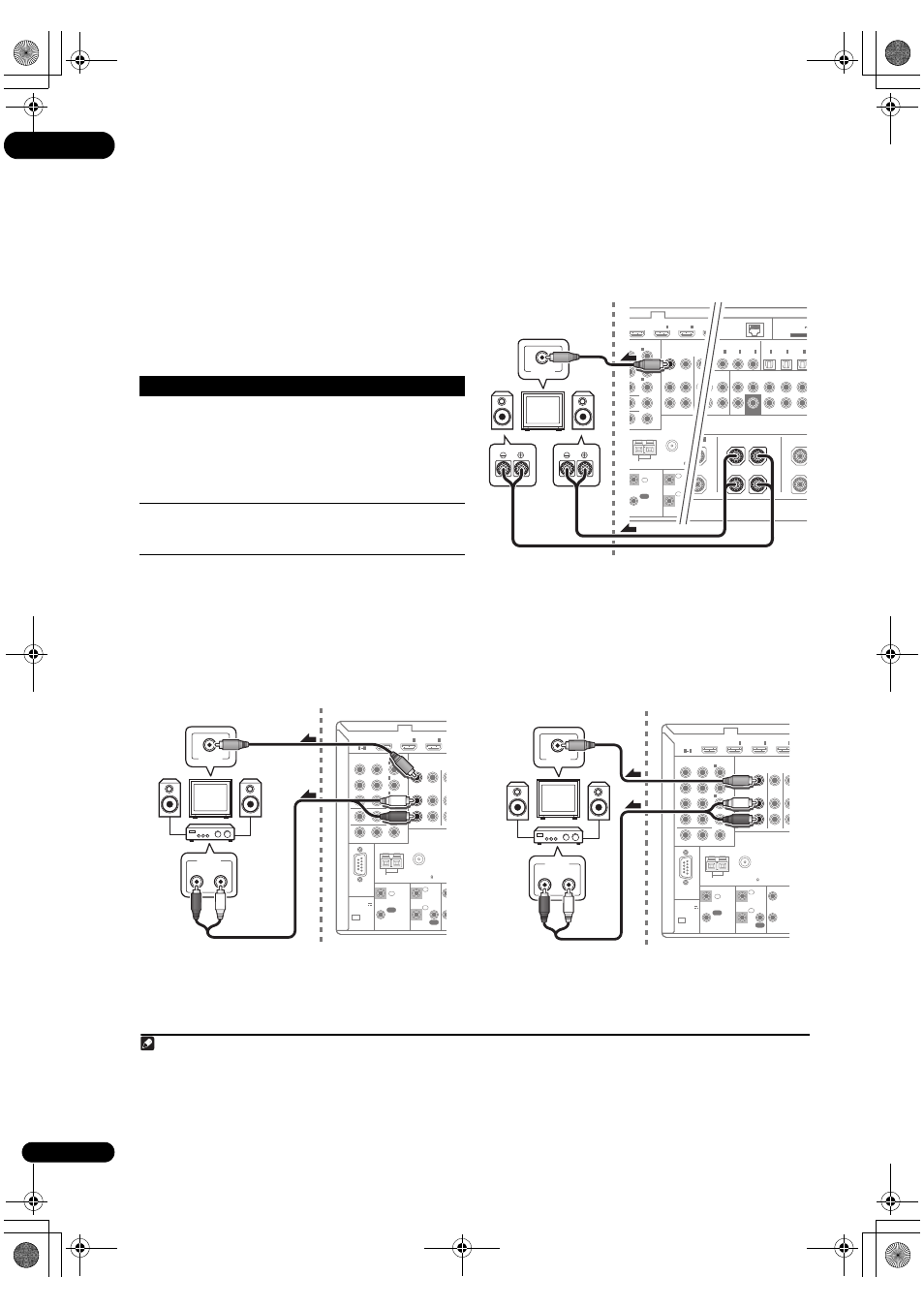

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
•
Подключите отдельный усилитель к гнездам
AUDIO ZONE 2 OUT и телевизионный монитор к
гнезду VIDEO ZONE 2 OUT
2
на данном ресивере.
Требуется пара громкоговорителей, подключенных к
усилителю под-зоны, как показано на следующей
иллюстрации.
Настройка MULTI-ZONE с спользованием терминалов
громкоговорителей (ZONE 2)
Для использования данной настройки, нужно выбрать
ZONE 2 в Настройка акустической системы на стр. 111.
•
Подключите телевизионный монитор к гнездам
VIDEO ZONE 2 OUT на данном ресивере.
2
Требуется пара громкоговорителей, подключенных к
терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
•
Подключите отдельный усилитель к гнездам
AUDIO ZONE 3 OUT и телевизионный монитор к
гнезду VIDEO ZONE 3 OUT на данном ресивере.
Требуется пара громкоговорителей, подключенных к
усилителю под-зоны, как показано на следующей
иллюстрации.
Под-зона
Доступные функции входа
ZONE 2
DVD, TV/SAT, DVR/BDR, VIDEO, HOME MEDIA
GALLERY (только SC-LX83), INTERNET RADIO
(только SC-LX73), iPod/USB, CD, CD-R/TAPE,
TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы,
композитные видеосигналы и компонентные
видеосигналы (только SC-LX83).)
ZONE 3
Также, как и ZONE 2 выше.
(Выводит аналоговые аудиосигналы и
композитные видеосигналы.)
Примечание
1 Для входов INTERNET RADIO (только SC-LX73), HOME MEDIA GALLERY (только SC-LX83) и iPod/USB, невозможно одновременно
использовать одинаковый вход ZONE 2 и ZONE 3.
2 Только SC-LX83:
• COMPONENT VIDEO ZONE 2 OUT может использоваться для вывода чистого изображения.
• Экран ГИП не отображается, если подключено только гнездо COMPONENT VIDEO ZONE 2 OUT.
• Функция преобразования видеосигналов не срабатывает для ZONE 2. Выполните композитное видео и компонентное видеоподключения
между одинаковыми типами входных и выходных гнезд.
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR OUT
ZONE 2 OUT
IN
Y
ANTENNA
FM UNBAL 75
AM LOOP
ZONE2
OUT
ZONE3
OUT
D
P
R
P
B
1
IN
BD
IN
1
IN
2
1
4
(DVD)
IN
2
(DVR/BDR)
IN
3
(VIDEO)
CONTROL
CU-RF100
IR
IN
IN
IN
OUT
OUT
1
2
(OUTPUT 5 V
150 mA MAX)
R
L
AUDIO IN
VIDEO IN
Основная зона
Под-зона (ZONE 2)
ENT VIDEO
NABLE
MONITOR OUT
ZONE 2 OUT
IN
ANTENNA
FM UNBAL 75
AM LOOP
ZONE2
OUT
ZONE3
OUT
DVD
IN
P
R
P
B
1
IN
BD
IN
1
IN
2
(DVD)
IN
2
(DVR/BDR)
IN
3
(VIDEO)
CONTROL
IR
1
T
IN
IN
IN
OUT
OUT
1
2
1
2
(
1
T
1
COAXIAL
OPTICAL
ASSIGNABLE
ASSIGNABLE
CD-R/TAPE
IN
CD
IN
DEO
OUT
OUT 2
IN
1
(DVD)
IN
1
(TV/SAT)
IN
2
(DVR/BDR)
IN
FRONT
CENTER SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN
2
(CD)
IN
3
(CD-R)
SUBWOOFER
LAN (10/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER POR
PRE OU
L
CAUTION:
SPEAKER IMPEDANCE 6
Ω - 16 Ω .
ATTENTION:
ENCEINTE D'IMPEDANCE DE 6
Ω - 16 Ω .
SURROUND BACK
(Single)
B
HT/WIDE/
L
R
L
R
SU
VIDEO IN
R
L
Основная зона
Под-зона (ZONE 2)
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR OUT
ZONE 2 OUT
IN
Y
ANTENNA
FM UNBAL 75
AM LOOP
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/
I
P
R
P
B
1
IN
BD
IN
1
IN
2
IN
3
1
4
(DVD)
IN
2
(DVR/BDR)
IN
3
(VIDEO)
CONTROL
CU-RF100
IR
12 V
TRIG
IN
IN
IN
OUT
OUT
1
2
1
2
(OUT
12 V
TOTA
150 m
(OUTPUT 5 V
150 mA MAX)
R
L
AUDIO IN
VIDEO IN
Основная зона
Под-зона (ZONE 3)
