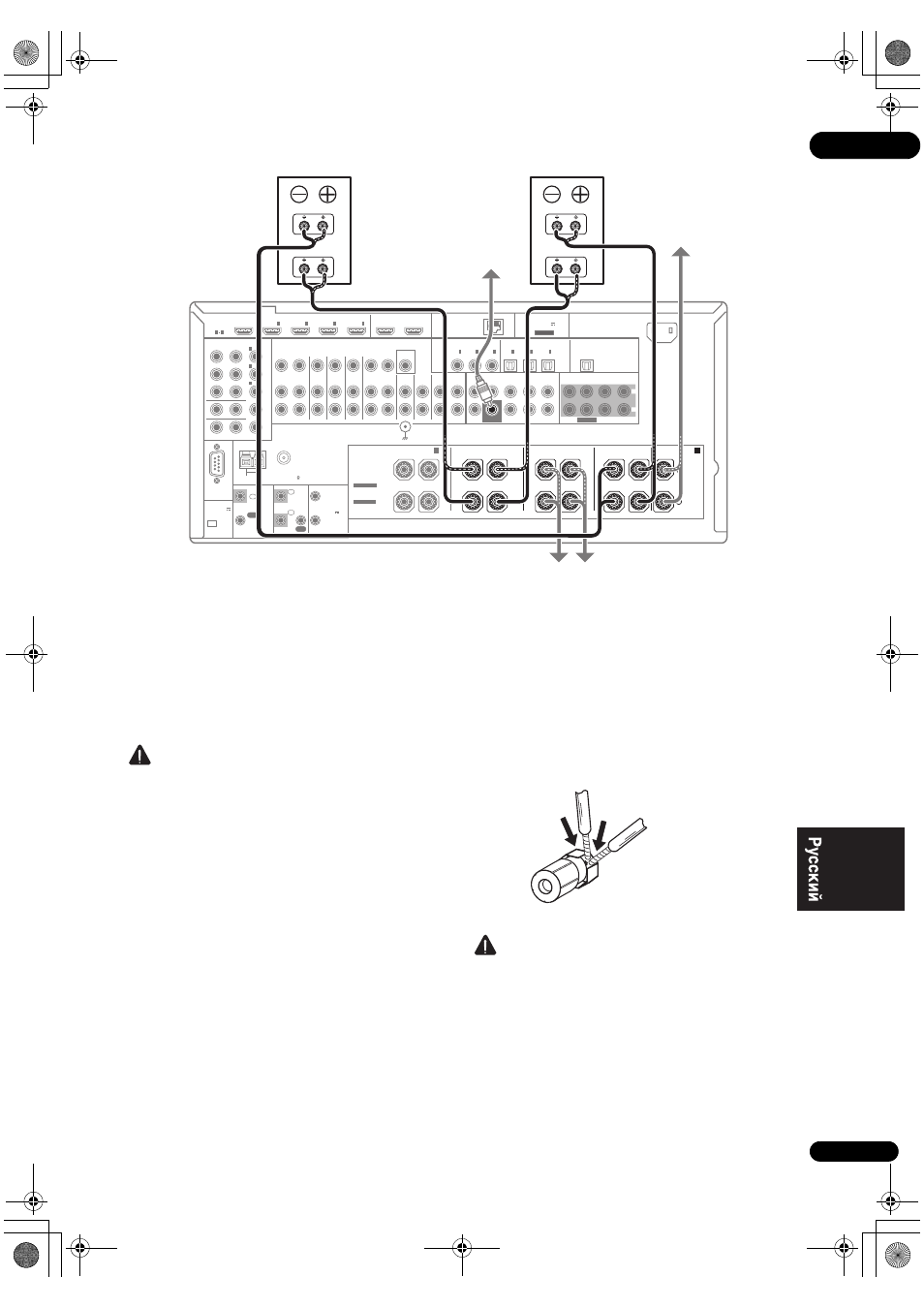

Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении
высокочастотной головки и низкочастотной головки
громкоговорителей к различным усилителям для
лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть
совместимы с двухполосным усилением (иметь
отдельные терминалы для высоких и низких частот), и
повышение качества звучания будет зависеть от типа
используемых громкоговорителей.
ПРЕДУПРЕЖДЕНИЕ
• Большинство громкоговорителей с терминалами
High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При
двухполосном усилении громкоговорителей данные
пластины необходимо удалить во избежание
серьезных повреждений усилителя. Для получения
дополнительной информации см. руководство для
громкоговорителя.
• Если используемые громкоговорители имеют
съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не
снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение
громкоговорителей
Громкоговорители также могут подключаться с
помощью двухпроводного подключения, если они
поддерживают двухполосное усиление.
• При использовании данных подключений, настройка
Speaker System не производит никакого эффекта.
•
Для двухпроводного подключения
громкоговорителя подключите два кабеля
громкоговорителя к терминалу громкоговорителя
на ресивере.
ПРЕДУПРЕЖДЕНИЕ
• Не подключайте различные громкоговорители к
одному и тому же терминалу таким образом.
• Также, при выполнении двухпроводного
подключения, учитывайте меры предосторожности
для двухполосного усиления, показанные слева.
RS-232C
HDMI
ASSIGNABLE
COAXIAL
COMPONENT VIDEO
ASSIGNABLE
OPTICAL
ASSIGNABLE
ASSIGNABLE
MONITOR OUT
ZONE 2 OUT
IN
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75
AM LOOP
AC IN
IN
CD
IN
VIDEO
MONITOR
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
PHONO
IN
OUT
IN
P
R
P
B
1
IN
BD
IN
1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
1
4
(DVD)
IN
2
(DVR/BDR)
IN
3
(VIDEO)
IN
1
(DVD)
IN
1
(TV/SAT)
IN
2
(DVR/BDR)
IN
OUT
FRONT
CENTER SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN
2
(CD)
IN
3
(CD-R)
CONTROL
CU-RF100
IR
12 V
TRIGGER
IN
IN
IN
OUT
OUT
1
2
1
2
(OUTPUT
12 V
TOTAL
150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
(OUTPUT 5 V
150 mA MAX)
SPEAKERS
MULTI CH IN
SIGNAL
GND
FRONT
CENTER
SUBWOOFER
SURROUND SURR BACK
L
R
CAUTION:
SPEAKER IMPEDANCE 6
Ω - 16 Ω .
ATTENTION:
ENCEINTE D'IMPEDANCE DE 6
Ω - 16 Ω .
A
SURROUND BACK
(Single)
B
R
FRONT HEIGHT/WIDE/
L
R
L
R
L
R
L
SURROUND
FRONT
CENTER
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
High
Low
High
Low
Передний левый
Низкочастотный
громкоговоритель
Центр.
Правый объемного звучания
Передний правый
Левый объемного звучания
Громкоговоритель,
совместимый с
двухполосным
усилением
Громкоговоритель,
совместимый с
двухполосным
усилением
