Подключение телевизора и компонентов воспроизведения

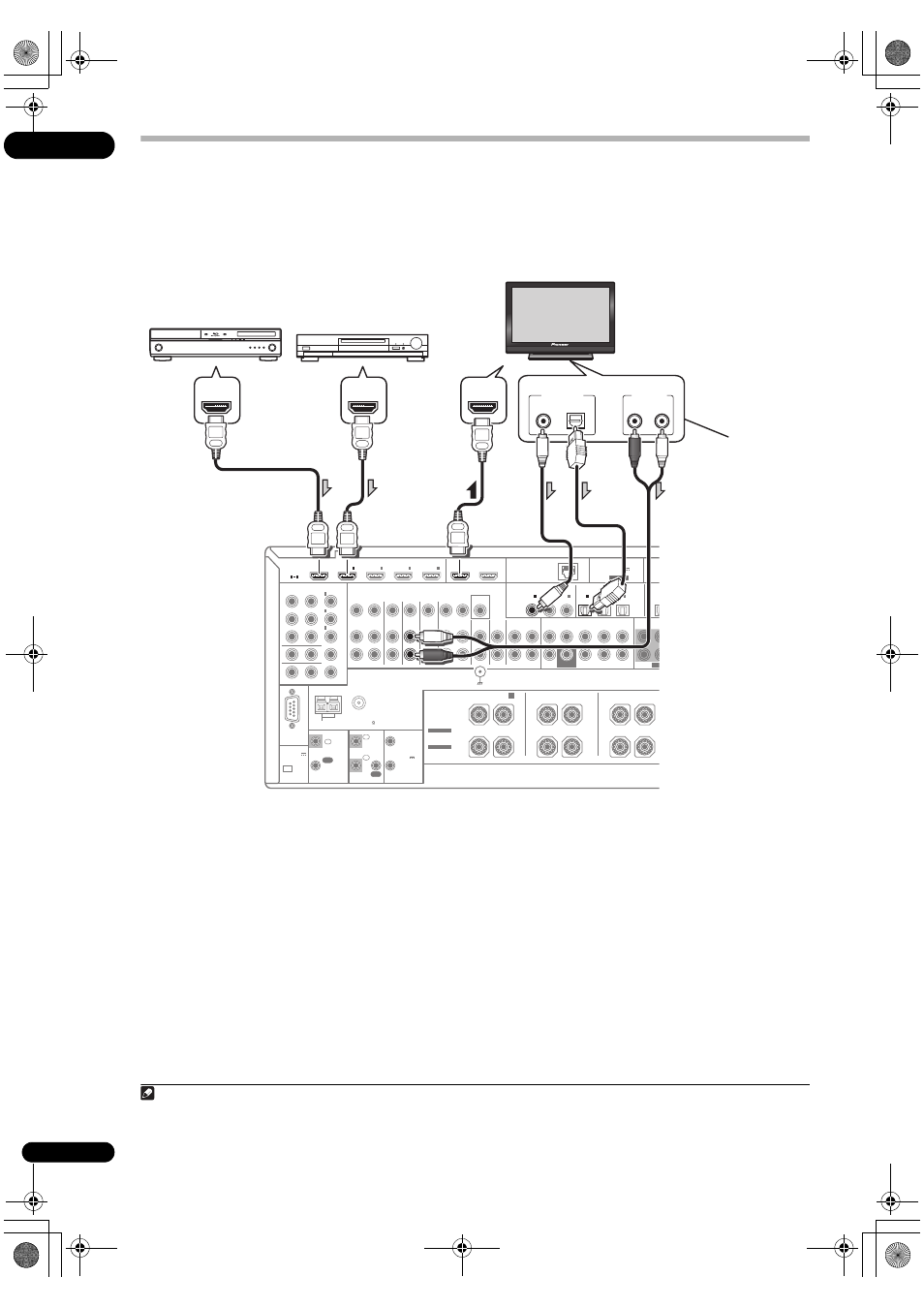

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray дисков (BD), др.), его можно
подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через HDMI, можно использовать
удобные функции Control через HDMI (см. Функция Control через HDMI в инструкциях по эксплуатации на CD-ROM).
• При подключении к монитору, совместимому с
HDMI/DVI, через терминал HDMI OUT 2,
переключите настройку выхода HDMI на HDMI OUT
2 или HDMI OUT ALL. См. Настройка выхода HDMI
в инструкциях по эксплуатации на CD-ROM.
• Для компонентов приема также доступны
подключения, в дополнение к подключениям HDMI
(см. Подключение проигрывателя DVD без выхода
HDMI на стр. 21).
• Для прослушивания звучания телевизора через
ресивер, подключите ресивер и телевизор через
аудиокабели.
