Установка акустической системы

Для наиболее полного использования возможностей
объемного звучания ресивера подключите все
громкоговорители: передние, центральный, объемного
звучания, задний громкоговоритель объемного звучания,
а также низкочастотный громкоговоритель. И хотя такая
схема идеальна, можно выполнить и другие
конфигурации: без подключения низкочастотного или
центрального громкоговорителя, или даже без
подключения громкоговорителей объемного звучания.

Вообще необходимы только передние громкоговорители
(правый и левый). Учтите, что основные
громкоговорители объемного звучания всегда нужно
подключать в паре, однако задний громкоговоритель
объемного звучания может быть подключен отдельно (к
контактам левого громкоговорителя объемного
звучания). Можно использовать громкоговорители с
номинальным сопротивлением от 6 ом до 16 ом (если
предполагается использование громкоговорителей с
сопротивлением менее 8 ом, см. раздел Изменение
сопротивления громкоговорителей
на стр. 56).

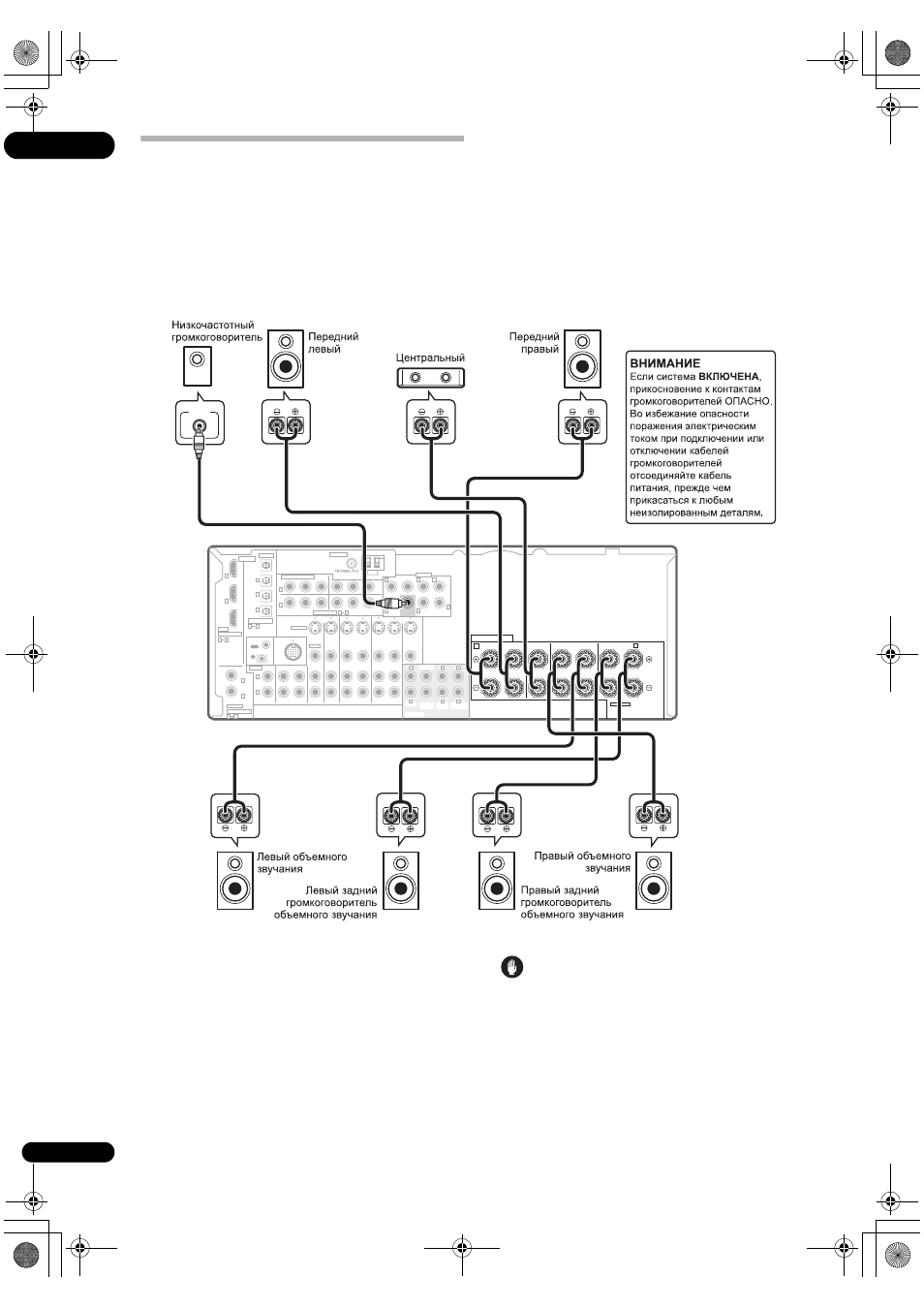

Подключение громкоговорителей

Подсоединение каждого громкоговорителя к ресиверу
предусматривает подключение к положительному (+) и
отрицательному (–) контактам. Убедитесь в том, что они
совпадают с разъемами на самих громкоговорителях.

Предупреждение

Оголенные концы провода громкоговорителя

должны быть обязательно скручены и вставлены в
контакт громкоговорителя до конца. В случае
прикосновения оголенного провода
громкоговорителя к задней панели питание в
качестве меры предосторожности может
отключиться.
