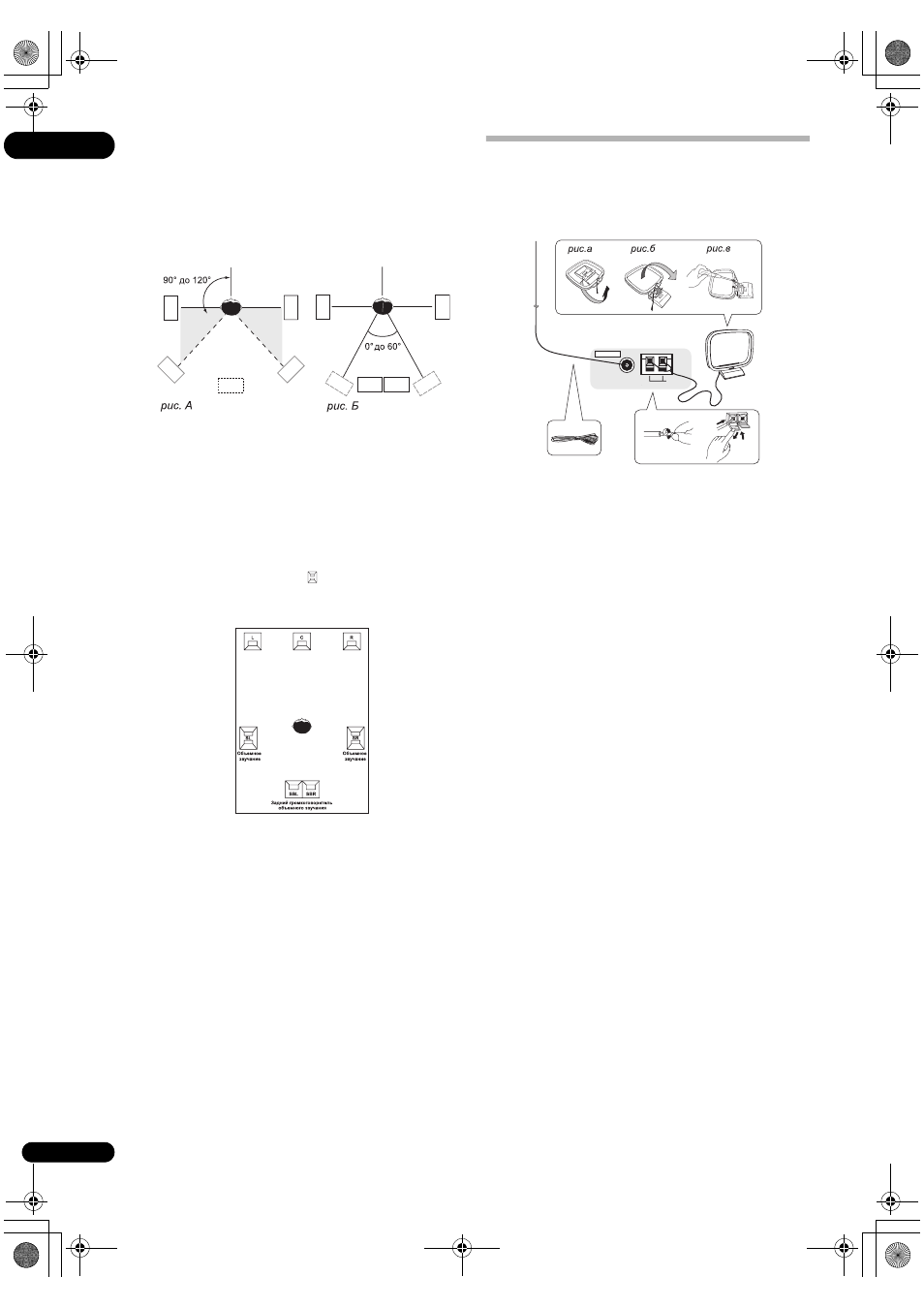

На схемах ниже показаны рекомендуемые варианты
размещения громкоговорителей объемного звучания и
задних громкоговорителей объемного звучания. На
первой схеме (рис. A) показано размещение с одним
подключенным задним громкоговорителем объемного
звучания (или без него). На второй схеме (рис. Б)
показано размещение с двумя задними
громкоговорителями объемного звучания.

Если используются два задних громкоговорителя

объемного звучания, THX рекомендует разместить их
на одинаковом расстоянии от точки прослушивания
(см. ниже).

Настройка системы громкоговорителей THX

Если в распоряжении имеется полная система
громкоговорителей THX, следуйте инструкциям на схеме
ниже. Обратите внимание, что громкоговорители
объемного звучания (символ обозначает
громкоговорители с двухполюсным излучением) должны
звучать под углом, параллельном слушателю.

Если имеются два громкоговорителя, THX

рекомендует размещать их на равном расстоянии до
места прослушивания для следующих режимов THX:
THX Select2 CINEMA, THX MUSICMODE и THX
GAMES MODE
.

См. также раздел THX Audio Setting (Настройка THX
Audio)
на стр. 45 для установки настроек,
обеспечивающих наилучшее звучание при
использовании режима Home THX (стр. 28).

Подключение антенн

Подключите рамочную антенну АМ и проволочную
антенну FM, как показано ниже. Для улучшения приема и
качества звука подключите внешние антенны (см. раздел
Подключение внешних антенн ниже).

1

Снимите предохранительные щитки с контактов

антенны AM.

2

Откройте защитные выступы, вставьте по

одному проводу в каждый разъем до конца, затем
отпустите выступы для фиксации проводов
антенны AM.

3

Прикрепите рамочную антенну AM к

специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).

Чтобы установить антенну AM на стене или другой

поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (рис. в), а затем
закрепите антенну на стойке. Убедитесь в качестве
приема.

4

Установите антенну AM на плоскую

поверхность и в направлении наилучшего приема.
5

Подключите проволочную антенну FM таким же

образом, как рамочную антенну AM.
Чтобы улучшить прием, полностью вытяните
проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна
свешивалась или спутывалась.

LS

LS

RS

RS

SB

LS

RS

SBL

SBL

SBR

SBR

AM LOOP

FM UNBAL 75

ANTENNA

3

1

2

4

5
