Подключение телевизора и
проигрывателя дисков DVD

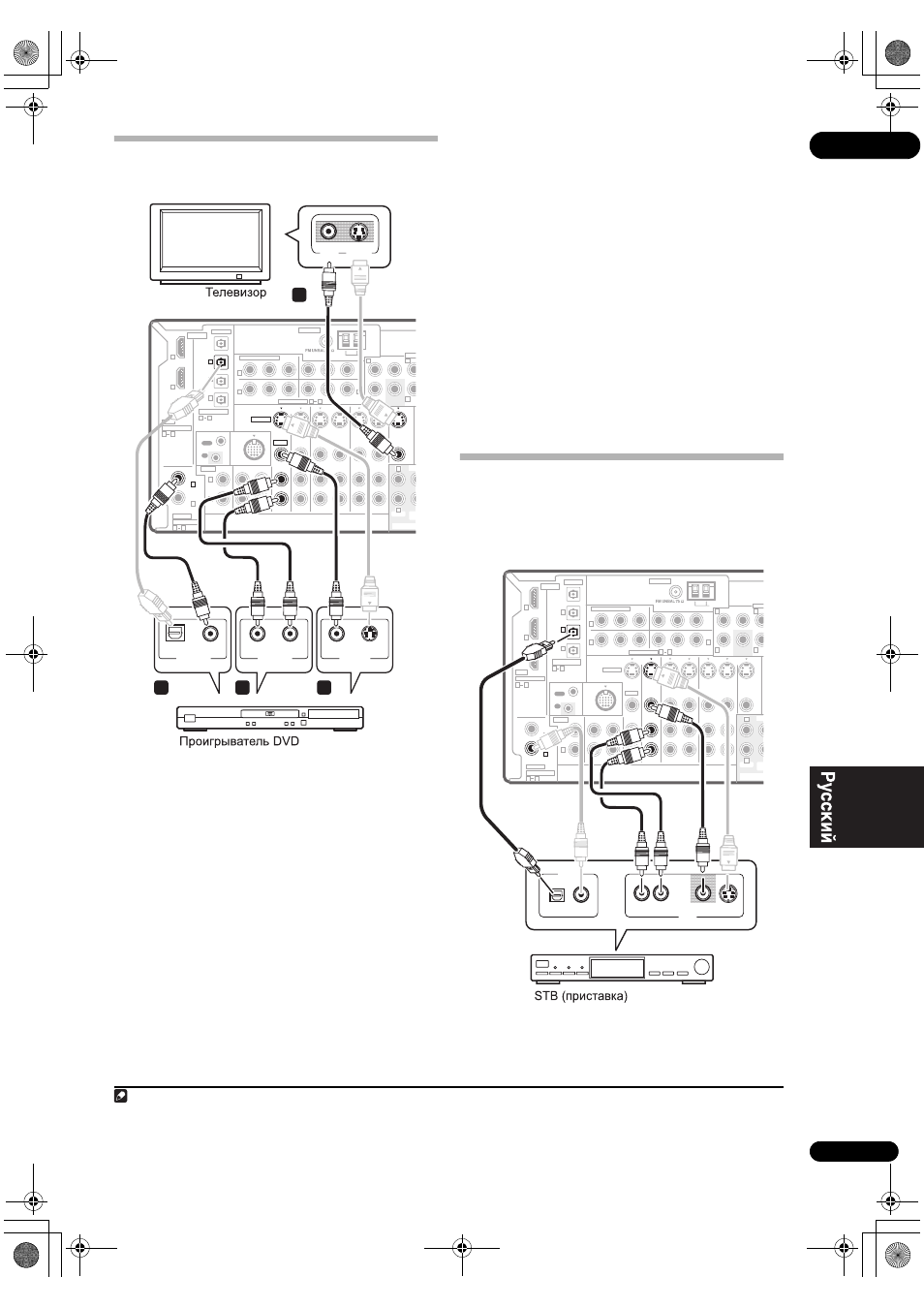

На схеме показана базовая установка данного ресивера с
телевизором и проигрывателем дисков DVD при помощи
соединения S-video или композитного соединения.
Различные телевизоры и проигрыватели дисков DVD
могут предлагать различные возможности подключения.
Если используемый телевизор/или проигрыватель дисков
DVD имеет компонентные видеовходы и выходы, см.
также раздел Использование разъемов компонентного
видео на стр. 14. Если в используемом проигрывателе
дисков DVD предусмотрены многоканальные
аудиовыходы, см. раздел Подключение многоканальных
аналоговых входов на стр. 47.
1
Подключите видеоразъем MONITOR OUT к
видеовходу телевизора.
Для подключения к композитному видеогнезду, или для
высококачественных видеосигналов, используйте
стандартный видеокабель с RCA/фоновым гнездом, для
подключения к S-video гнезду, используйте S-video
кабель.
2
Подключите выход композитного видео или
S-video проигрывателя DVD к входу DVD/LD VIDEO
или DVD/LD S-VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-video.
3
Подключите цифровой аудиовыход
коаксиального типа
1
проигрывателя DVD к входу
COAXIAL 1 (DVD/LD) этого ресивера.
Используйте коаксиальный кабель, предназначенный для
цифрового звука.
4
Подключите стереофонические аудиовыходы
на проигрывателе DVD ко входам DVD/LD AUDIO.
Подключите с помощью стереофонического кабеля RCA
с аудиоштекером.
• Если на используемом проигрывателе дисков DVD
имеются многоканальные видеовыходы, вместо этого
можно использовать их. См. раздел Подключение
многоканальных аналоговых входов на стр. 47.
Подключение спутникового/кабельного
ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые ресиверы являются примерами так
называемых «приставок».
CD
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
IN
MONITOR
OUT
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR/VCR2
TV/SAT
CONTROL
iPod
IN
AUDIO
ANTENNA
AM LOOP
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
VIDEO
S-VIDEO
PRE O
COMPONENT VIDEO
OUT
HDMI
ASSIGNABLE
ASSIGNABLE
OUT
(TV/SAT)
(DVD/LD)
(CD)
(DVR/
VCR1)
IN
IN
OUT
1
IN
1
1
(TV/SAT)
IN
2
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
R
R
L
L
L
OUT
IN
2
1
2
1
ASSIGNABLE
3
1
CEN
CENTER
MULTI CH IN
FRONT
FRONT
SUR
ROU
SUB
WO
SUB
WOOFER
VIDEO
IN
S-VIDEO
IN
S-VIDEO
OPTICAL
DIGITAL OUT
VIDEO OUT
COAXIAL
AUDIO L
R
ANALOG OUT
VSX-1017AV
3
1
2
4
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов ресивера с помощью
оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню Input Assign (Назначение
входов) на стр. 52).
CD
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
IN
MONITOR
OUT
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR/VCR2
TV/SAT
CONTROL
iPod
IN
AUDIO
ANTENNA
AM LOOP
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
VIDEO
S-VIDEO
PRE O
COMPONENT VIDEO
OUT
HDMI
ASSIGNABLE
ASSIGNABLE
OUT
(TV/SAT)
(DVD/LD)
(CD)
(DVR/
VCR1)
IN
IN
OUT
1
IN
1
1
(TV/SAT)
IN
2
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
R
R
L
L
L
OUT
IN
2
1
2
1
ASSIGNABLE
3
1
CEN
CENTER
MULTI CH IN
FRONT
FRONT
SUR
ROU
SUB
WO
SUB
WOOFER
DIGITAL OUT
AV OUT
VIDEO
S-VIDEO
AUDIO L
R
VSX-1017AV
