Использование ресивера с плазменным
дисплеем Pioneer
При наличии плазменного дисплея Pioneer для его
подключения к данному устройству можно использовать
кабель SR+
1
. В результате можно будет пользоваться
различными удобными функциями, такими как
автоматическое переключение видеовхода плазменного
дисплея при смене входного сигнала.
2
Внимание
• Если плазменный дисплей Pioneer подключен с
помощью кабеля SR+, то для управления функциями
ресивера потребуется направить пульт
дистанционного управления на датчик плазменного
дисплея. В этом случае, если плазменный дисплей
будет отключен, то управлять ресивером с помощью
пульта дистанционного управления будет
невозможно.
• Прежде, чем можно будет использовать
дополнительные функции SR+, необходимо сделать
несколько настроек на ресивере. Для получения более
подробных инструкций см. разделы Меню Input
Assign (Назначение входов) на стр. 52 и Параметры
настройки SR+ для плазменных дисплеев Pioneer на
стр. 54.
•

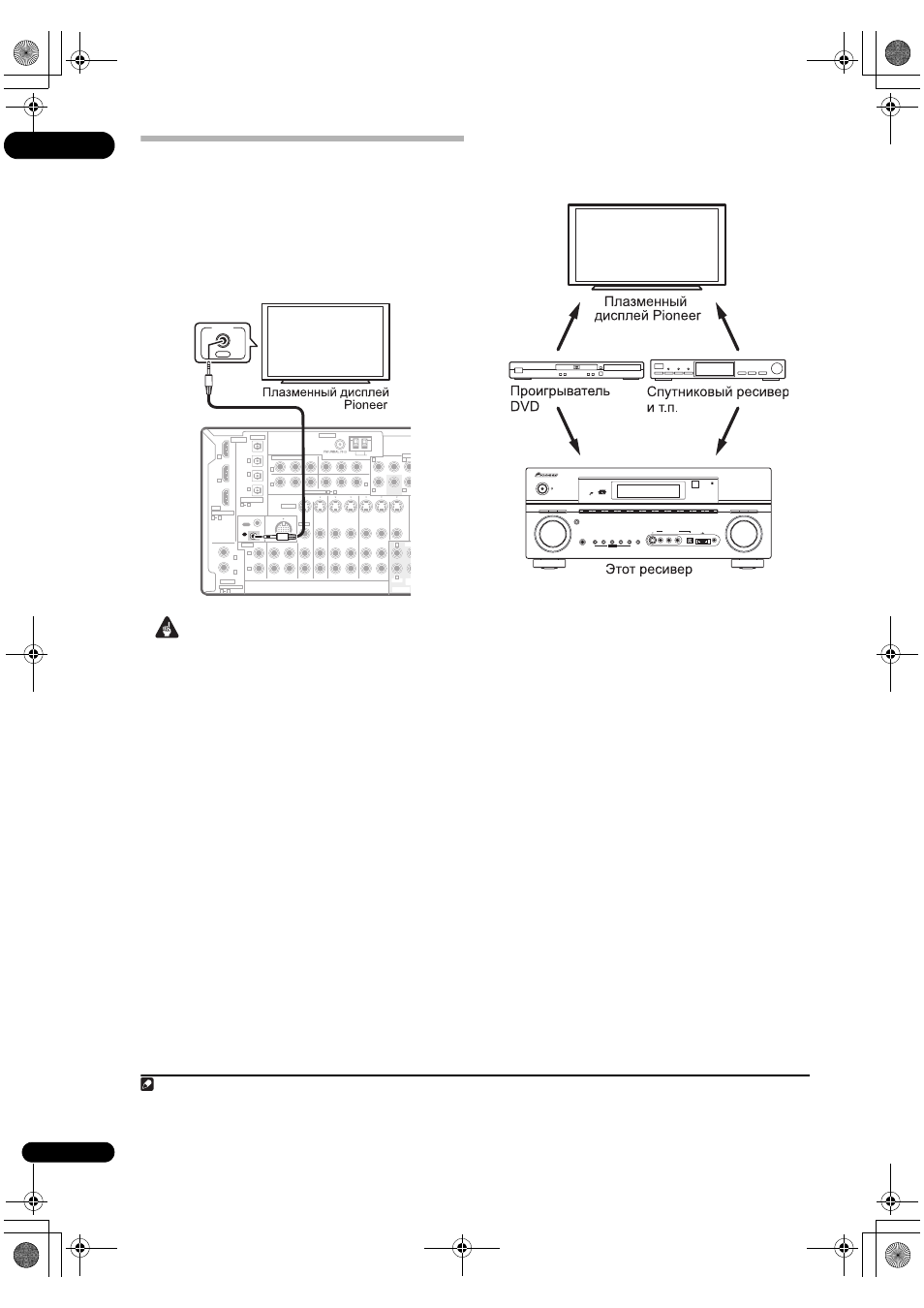

С помощью миниразъемного кабеля SR+ с 3
кольцами, подключите гнездо CONTROL IN
данного ресивера к гнезду CONTROL OUT
плазменного дисплея.
Для оптимального использования функций SR+ следует
подключить компоненты-источники сигнала
(проигрыватель DVD и т.д.) немного иначе по сравнению
с тем, как описано в данном разделе. Подключите
видеовыходы каждого компонента непосредственно к
плазменному дисплею, а аудиовыходы (аналоговые и/или
цифровые) – к ресиверу.
Примечание
1 Кабель SR+ с мини-разъемом с 3 кольцами можно заказать в компании Pioneer, номер изделия по каталогу ADE7095. Для получения дополнительной
информации о приобретении кабеля SR+ обратитесь в службу поддержки Pioneer (для подключения также можно использовать имеющийся в продаже мини-
разъем для головных телефонов с 3 кольцами).
2 Данный ресивер совместим со всеми плазменными дисплеями Pioneer, оснащенными системой SR+, выпускаемыми с 2003 года.
CD
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
IN
MONITOR
OUT
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR/VCR2
TV/SAT
CONTROL
iPod
IN
AUDIO
ANTENNA
AM LOOP
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
VIDEO
S-VIDEO
PRE O
COMPONENT VIDEO
OUT
HDMI
ASSIGNABLE
ASSIGNABLE
OUT
(TV/SAT)
(DVD/LD)
(CD)
(DVR/
VCR1)
IN
IN
OUT
1
IN
1
1
(TV/SAT)
IN
2
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
R
R
L
L
L
OUT
IN
2
1
2
1
ASSIGNABLE
3
1
CEN
CENTER
MULTI CH IN
FRONT
FRONT
SUR
ROU
SUB
WO
SUB
WOOFER
OUT
CONTROL
VSX-1017AV
MULTI JOG
MASTER
VOLUME
ENTER
VSX-1017AV
STANDBY
/
ON
PHONES
DVD/LD
PHASE
CONTROL
TV / SAT
DVR / VCR 1
DVR / VCR 2
VIDEO/GAME
CD
CD-R / TAPE / MD
FM/AM
LISTENING
MODE
PTY
SEARCH
EON
MODE
SYSTEM
SETUP
TUNING/
STATION
TUNER
EDIT
SPEAKERS
RETURN
TONE
MULTI JOG
SOUND
RETRIEVER
MULTI CH
IN
SB ch
PROCESSING
SIGNAL
SELECT
USB
iPod
MCACC
SETUP MIC
DIGITAL IN
AUDIO
R
L
VIDEO
VIDEO/GAME INPUT
S - VIDEO
USB
AUDIO/VIDEO MULTI-CHANNEL RECEIVER
VIDEO
INPUT 1
VIDEO
INPUT 2
TV/SAT
AUDIO IN
DVD/LD
AUDIO IN
