Подключение
15
Ru

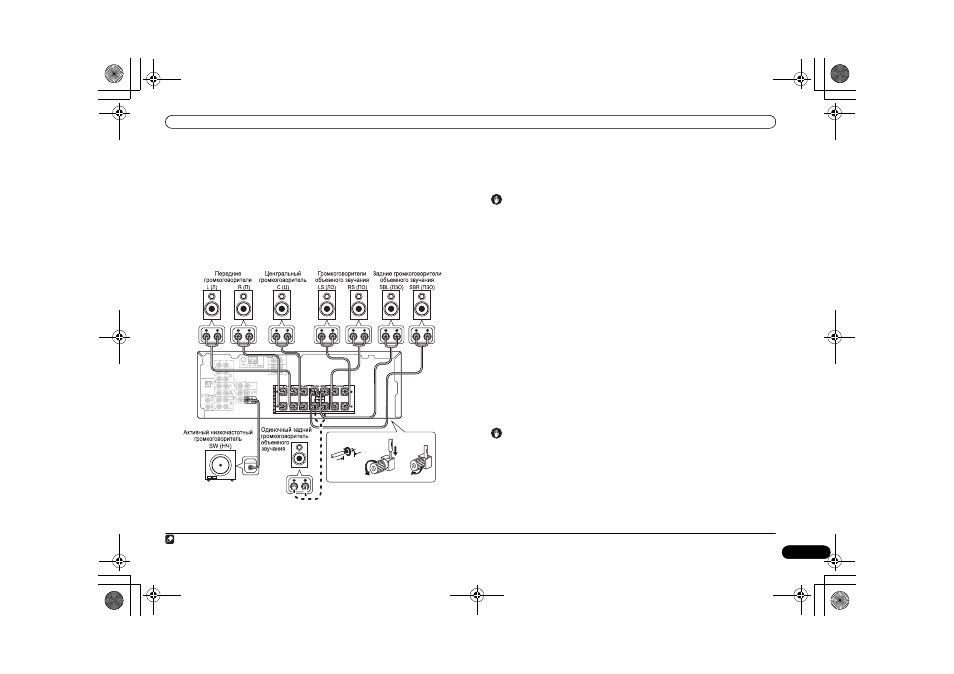

Подсоединение громкоговорителей (VSX-515)
Ниже показана полная схема установки восьми громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого конкретного помещения план установки может быть
другим. Подключите имеющиеся громкоговорители, как показано ниже. Ресивер будет
работать при подключении только двух стереофонических громкоговорителей (на схеме -
передние громкоговорители), но рекомендуется подключать не менее трех громкоговорителей,
а для получения объемного звучания лучше использовать полную схему. Если низкочастотный
громкоговоритель не используется, то выберите для параметра настройки громкоговорителей
значение LARGE (Большой) (см. раздел Настройка громкоговорителей на стр. 31).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый
громкоговоритель - к левому. Также убедитесь, что положительный и отрицательный (+/–)
разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.
1 Можно
использовать громкоговорители с номинальным сопротивлением от 6 до 16 Ω (если
предполагается использование громкоговорителей с сопротивлением менее 8 Ω, см. раздел
Изменение сопротивления громкоговорителей на стр. 39).
Подключайте устройство к сети переменного тока только после завершения всех соединений.
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте оголенный провод.
3 Зажмите контакт.
Контакты громкоговорителей
Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены
в контакт громкоговорителя до конца. В случае контакта оголенного провода
громкоговорителя с задней панелью при включении питания, питание может отключиться в
качестве меры предосторожности. Для подключения громкоговорителей к ресиверу
используйте провод хорошего качества.
Предупреждение
• Если система включена, прикосновение к контактам громкоговорителей опасно. Чтобы
избежать опасности поражения электрическим током, при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания.
Советы по расположению громкоговорителей
Обычно при изготовлении громкоговорителей учитывается их предстоящее расположение.
Одни предназначены для напольного размещения, наилучшее звучание других достигается их
расположением на стойках. Некоторые следует располагать у стен, другие - на расстоянии от
них. Приведенные здесь рекомендации предназначены для получения наилучшего качества
звучания громкоговорителей, однако, для максимального использования возможностей
громкоговорителей следует выполнять указания по расположению, приведенные их
изготовителем.
• Расположите передние левый и правый громкоговорители на одинаковом расстоянии от
телевизора.
• В случае расположения громкоговорителей около телевизора рекомендуется использовать
громкоговорители магнитозащищенного типа, чтобы избежать возможных помех, таких
как изменение цвета изображения при включении телевизора. Если громкоговорителей
магнитозащищенного типа нет и на экране телевизора заметно искажение цветов,
отодвиньте громкоговорители от телевизора.
• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук
центрального канала исходил от экрана телевизора.
• По возможности, располагайте громкоговорители объемного звучания немного выше
уровня ушей.
• Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя,
чем передние и центральные. В противном случае может произойти ослабление эффекта
объемного звучания.
• Для получения наилучшего качества объемного звучания установите громкоговорители,
как показано ниже. Для предотвращения несчастных случаев и улучшения качества
звучания выполняйте надежную установку всех громкоговорителей.
Предупреждение
• Если центральный громкоговоритель размещен над телевизором, обязательно закрепите
его с помощью специального материала или любым другим подходящим способом, чтобы
избежать травмы или повреждений в результате падения громкоговорителя с телевизора,
вызванного внешними сотрясениями, например землетрясением.
• Проверьте, чтобы оголенные провода от громкоговорителей не касались задней панели -
это может вызвать автоматическое выключение ресивера.
Примечание
1 Если используется только один задний громкоговоритель объемного звучания, подключите его положительный провод к контакту (+) правого канала, а отрицательный провод - к контакту (–) левого канала
(см. рисунок).
INPUT
VSX-515
10 MM
1 2 3
