Подключение
13
Ru
О декодере WMA9 Pro
Только для модели VSX-515
Это устройство имеет встроенный декодер
Windows Media
® Audio 9 Professional (WMA9
Pro), поэтому возможно воспроизведение
аудиосигнала с кодированием WMA9 Pro при
помощи коаксиального или оптического
цифрового соединения при подключении к
проигрывателю, совместимому с WMA9 Pro. Однако подключенный ПК, проигрыватель DVD,
приставка и т.д. должны выводить аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.
Microsoft, Windows Media® и логотип Windows являются торговыми марками или
зарегистрированными торговыми марками корпорации Microsoft в США и/или других
странах.
Подключение других видеокомпонентов
Ресивер оборудован аудио/видеовходами и
выходами, пригодными для подключения
аналоговых или цифровых устройств для
видеозаписи, включая видеомагнитофоны, DVD-
рекордеры и HDD-рекордеры.
1
Соедините аудио/видеовыходы
рекордера соответственно со входами DVR/
VCR AUDIO и VIDEO данного ресивера.
Для соединения аудиовходов/выходов
используйте стереофонический аудиокабель, а
для видеовходов/выходов – стандартный
видеокабель RCA или кабель S-video.
2
Соедините аудио/видеовходы рекордера
соответственно со выходами DVR/VCR AUDIO
и VIDEO данного ресивера.
Для соединения аудиовходов/выходов
используйте стереофонический аудиокабель, а
для видеовходов/выходов – стандартный
видеокабель RCA или кабель S-video.
3
Если используемый видеокомпонент
оборудован цифровым аудиовыходом,
соедините его с цифровым аудиовходом
этого ресивера.

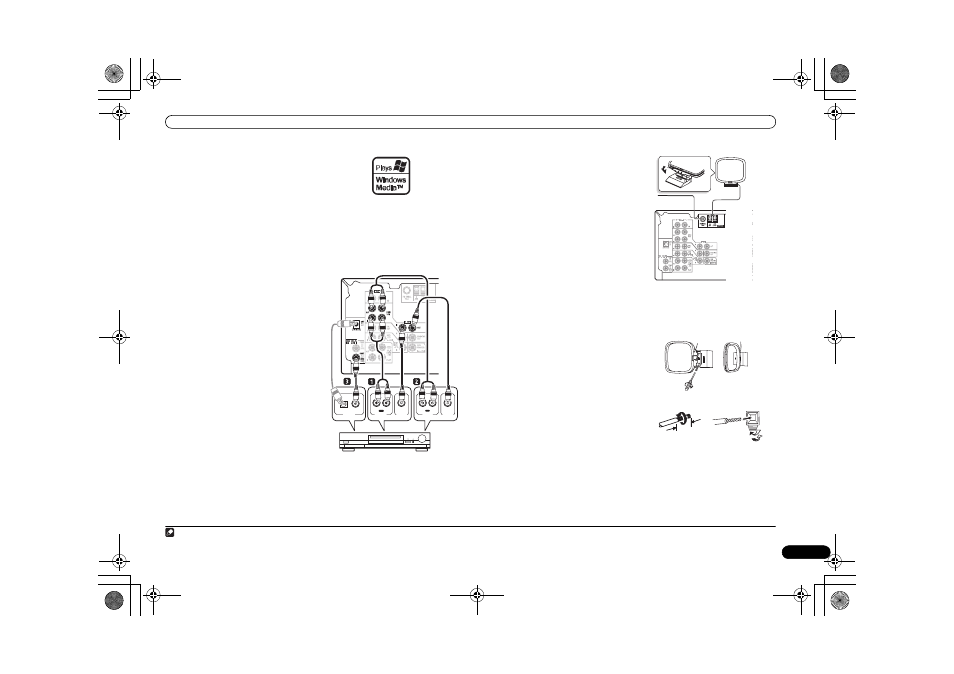

Ниже показан пример подключения рекордера ко
входу DIGITAL COAX 1 (DVD/LD).
1
* На рисунке показана модель VSX-515, но
соединения для модели VSX-415 аналогичны.
Подключение антенн
Проволочная антенна FM
Подключите проволочную антенну FM и полностью вытяните ее в вертикальном направлении
вдоль оконной рамы или в другом подходящем месте, где обеспечивается хороший прием.
Рамочная антенна АМ.
Соберите антенну и подключите ее к ресиверу.
Закрепите антенну (если нужно) и расположите
ее в направлении, обеспечивающем наилучший
прием
Разъемы антенны с фиксаторами
Скрутите оголенные жилы провода и вставьте их
в отверстие, а затем зажмите фиксатором.
Примечание
1 Если используемый видеокомпонент не имеет цифрового аудиовыхода, пропустите этот шаг. Если он имеет только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью
оптического кабеля. При настройке ресивера следует назначить для ресивера оптический вход, к которому подключен компонент (для модели VSX-415 см. раздел Параметры цифрового входа на стр. 28, а для
модели VSX-515 см. раздел Меню назначения входов на стр. 33).
ɗɬɨɬɪɟɫɢɜɟɪ
9&5'95ɩɪɨɢɝɪɵɜɚɬɟɥɶ/'ɢɬɞ
$)')4!,
/04)#!, #/!8)!,
!5$)/ 6)$%/
2 , 0,!9 /54
6)$%/
2 ,
!5$)/
). 2%#
Подключите рамочную антенну АМ и
проволочную антенну FM, как показано ниже.
Для улучшения приема и качества звука
подключите внешние антенны (см. раздел
Использование внешних антенн). Всегда
выключайте ресивер и отключайте его из
электророзетки перед выполнением любых
подключений или переключений.
Ɋɚɦɨɱɧɚɹ
ɚɧɬɟɧɧɚ
$Ɇ
ɉɪɨɜɨɥɨɱɧɚɹ
ɚɧɬɟɧɧɚ)0
00
