Подключение
14
Ru

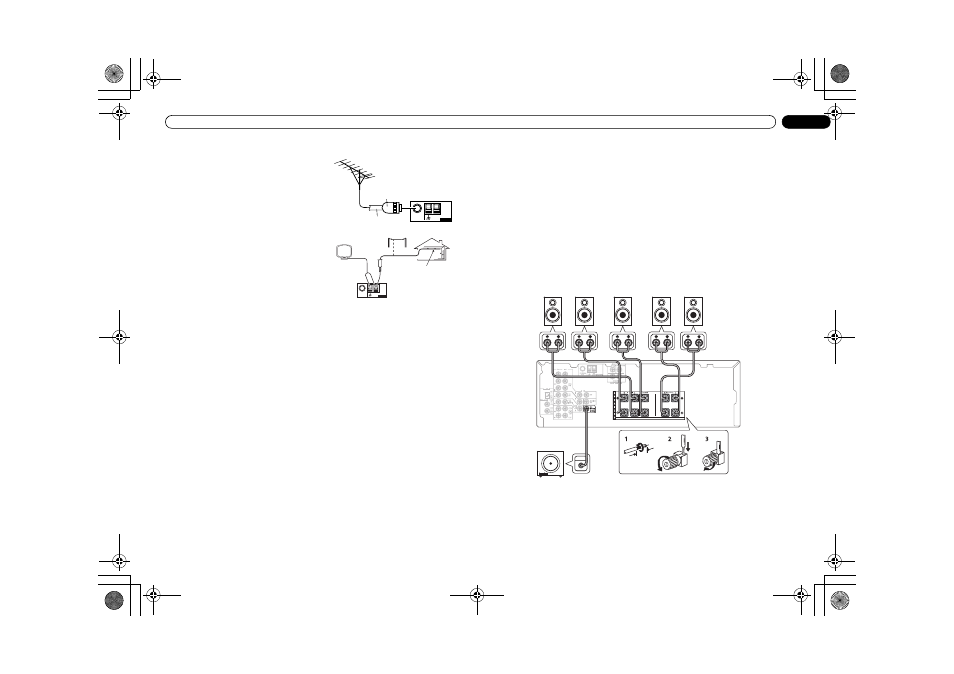

Использование внешних антенн
Улучшение качества приема FM.
Для подключения внешней антенны FM
используйте разъем PAL
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции
длиной 5 - 6 м к гнезду AM антенны, не
отсоединяя прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
Подсоединение громкоговорителей (VSX-415)
Ниже показана полная схема установки шести громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого конкретного помещения план установки может быть
другим. Подключите имеющиеся громкоговорители, как показано ниже. Ресивер будет
работать при подключении только двух стереофонических громкоговорителей (на схеме –
передние громкоговорители), но рекомендуется подключать не менее трех
громкоговорителей, а для наивысшего качества звучания лучше использовать полную схему.
Если низкочастотный громкоговоритель не используется, то выберите для параметра
настройки громкоговорителей значение "большой" (см. раздел Настройка громкоговорителей
на стр. 26).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый
громкоговоритель - к левому. Также убедитесь, что положительный и отрицательный (+/–)
разъемы ресивера совпадают с соответствующими разъемами громкоговорителей. Можно
использовать громкоговорители с номинальным сопротивлением от 6 до 16
Ω (если
предполагается использование громкоговорителей с сопротивлением менее 8
Ω, см. раздел
Изменение сопротивления громкоговорителей на стр. 39).
Подключайте устройство к сети переменного тока только после завершения всех соединений.
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте оголенный провод.
3
Зажмите контакт.
!-
,//0
&-
!.4%..!
Ɉɞɧɨɤɨɧɬɚɤɬɧɵɣ
ɪɚɡɶɟɦ3$/
7ɤɨɚɤɫɢɚɥɶɧɵɣɤɚɛɟɥɶ
!-
,//0
&-
!.4%..!
ɇɚɪɭɠɧɚɹɚɧɬɟɧɧɚ
ȼɧɭɬɪɟɧɧɹɹɚɧɬɟɧɧɚ
ɩɪɨɜɨɞɫɜɢɧɢɥɨɜɨɣ
ɢɡɨɥɹɰɢɟɣ
±0
INPUT
VSX-415
Передние
громкоговорители
L (Л)
R (П)
C (Ц)
LS (ЛО)
RS (ПО)
Громкоговорители
объемного звучания
Центральный
громкоговоритель
Активный низкочастотный
громкоговоритель
SW (НЧ)
10 MM
