Подключение
12
Ru

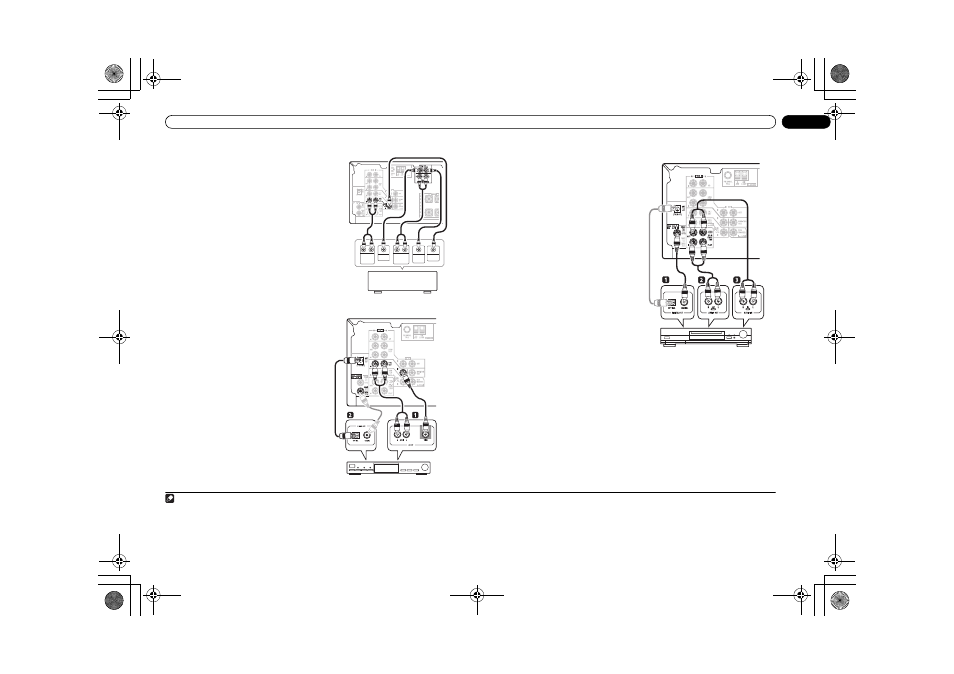

Подключение многоканальных аналоговых выходов
Для воспроизведения стандартов DVD Audio и SACD
используемый проигрыватель DVD может иметь 5.1-
канальные аналоговые выходы. В этом случае их
можно подключить к многоканальным входам
ресивера, как показано ниже.
1
* На рисунке показана модель VSX-515, но соединения
для модели VSX-415 аналогичны.
Подключение спутникового
ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
наземные цифровые ресиверы являются
примерами так называемых "приставок".
1
Соедините аудио/видеовыходы
приставки со входами TV/SAT AUDIO и VIDEO
этого ресивера.
2
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
Соедините оптический цифровой
аудиовыход приставки со входом ресивера
DIGITAL OPT 1 (TV/SAT).
Для соединения используйте оптический
кабель.
3
* На рисунке показана модель VSX-515, но
соединения для модели VSX-415 аналогичны.
Подключение других аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента.
4
Для подключения
проигрывателей CD-R, MD, DAT, кассетного
магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
1
Если используемый компонент имеет
цифровой аудиовыход, соедините его с
цифровым аудиовходом ресивера, как
показано.
В примере показано коаксиальное подключение
к гнезду цифрового входа CD при помощи
коаксиального цифрового аудиокабеля.
2
Если необходимо, соедините аналоговые
аудиовыходы компонента со свободными
аудиовходами ресивера.
Это соединение понадобится для компонентов,
не имеющих цифрового выхода, или если
необходима запись с цифрового компонента.
Используйте стереофонический аудиокабель
RCA, как показано.
3
Если подключается рекордер/
магнитофон, соедините аналоговые
аудиовыходы (REC) с аналоговыми
аудиовходами рекордера/магнитофона.
В примере показано аналоговое подключение к
гнезду аналогового выхода CD-R/TAPE/MD с
помощью стереофонического аудиокабеля RCA.
* На рисунке показана модель VSX-515, но
соединения для модели VSX-415 аналогичны.
Примечание
1 Многоканальный вход можно использовать, только если выбран режим DVD 5.1 ch (см. на стр. 25).
2 Если ко входам TV/SAT уже подключен телевизор, просто выберите другой вход. Однако следует назначить для ресивера вход, к которому подключена приставка (для модели VSX-415 см. раздел Параметры
цифрового входа на стр. 28, а для модели VSX-515 см. раздел Меню назначения входов на стр. 33).
3 Если приставка не имеет цифрового аудиовыхода, пропустите этот шаг. Если она имеет только коаксиальный цифровой выход, ее можно подключить к одному из коаксиальных входов этого ресивера, но
следует назначить для ресивера вход, к которому подключена приставка (для модели VSX-415 см. раздел Параметры цифрового входа на стр. 28, а для модели VSX-515 см. раздел Меню назначения входов на
стр. 33).
#%.4%2
/54054
35"
7//&%2
/54054
6)$%/
/54054
3522/5.$
/54054
&2/.4
/54054
2
,
2
,
'9'ɦɧɨɝɨɤɚɧɚɥɶɧɵɣ
ɞɟɤɨɞɟɪɫɦɧɨɝɨɤɚɧɚɥɶɧɵɦɢ
ɚɧɚɥɨɝɨɜɵɦɢɜɵɯɨɞɚɦɢ
ɗɬɨɬɪɟɫɢɜɟɪ
ɗɬɨɬɪɟɫɢɜɟɪ
67%ɩɪɢɫɬɚɜɤɚ
4 Учтите, что необходимо подключить цифровые компоненты к гнездам аналогового аудио, если требуется выполнить запись с цифровых компонентов (например, минидиска) на аналоговые компоненты или
наоборот.
ɗɬɨɬɪɟɫɢɜɟɪ
ɍɫɬɪɨɣɫɬɜɨ&'50''$7ɤɚɫɫɟɬɧɵɣ
ɦɚɝɧɢɬɨɮɨɧɢɬɞ
