9.3 Датчики

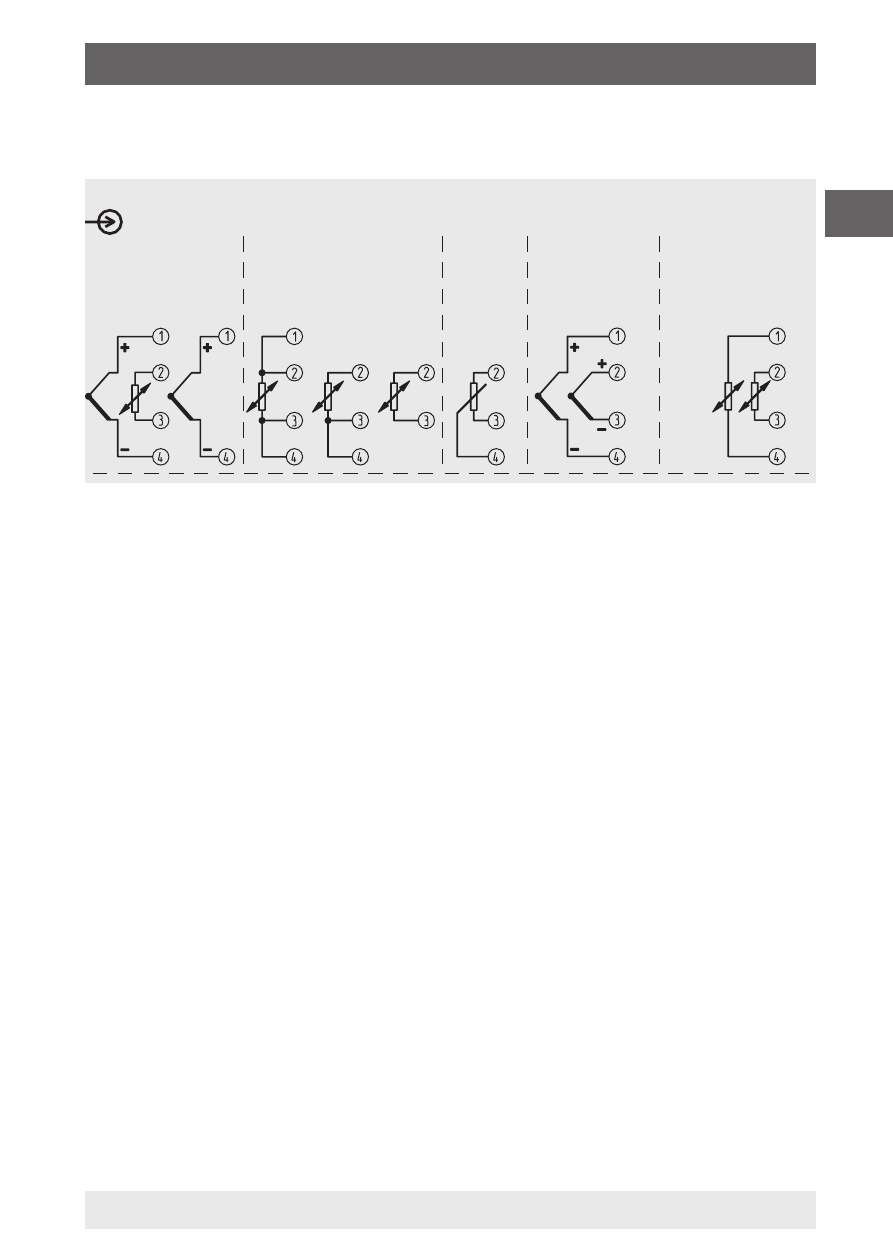

9.3.1 Схематическое представление, конфигурация
Термопара Термометр
сопротивления
датчик сопротивления
при соединении
4-х 3-х 2-х проводов
КХС с внешним
Pt100
Bход
Сенсор 1
Сенсор 2
Сенсор 1
Сенсор 2
9.3.2 Термометр сопротивления (RTD) и датчик сопротивления
Можно подключить термометр сопротивления RTD (например,
по EN 60751) или любой датчик сопротивления при помощи 2-х,
3-х или 4-х проводного метода соединения, или подключить
два идентичных термометра сопротивления с одинаковым
измерительным диапазоном по двухпроводной схеме.
Сконфигурируйте вход преобразователя соответственно
используемому методу подключения. В противном случае не
будут использованы все возможности компенсации линии
присоединения, и, как следствие, возможно возникновение
дополнительных ошибок при измерении (см. раздел
6.3 "Конфигурирование").
9.3.3 Термопары (TC)
Возможно подключение одной или двух идентичных термопар.
Проследите за правильным подключением полярности
термопары. При необходимости удлините соединение между
термопарой и преобразователем, используя только тепловой
или компенсационный кабель, подходящий для данного типа
термопары.
Сконфиругируйте вход преобразователя соответственно
используемому типу термопары и типу компенсации температуры
холодного спая, иначе возможно возникновение ошибок при
измерении (см. раздел 6.3 "Конфигурирование").
Двойная
термопара
двойной датчик
мВ
По
тенциоме
тр
Двойной термометр
сопротивления
Двойной датчик
сопротивления
подключение
2+2- проводное
