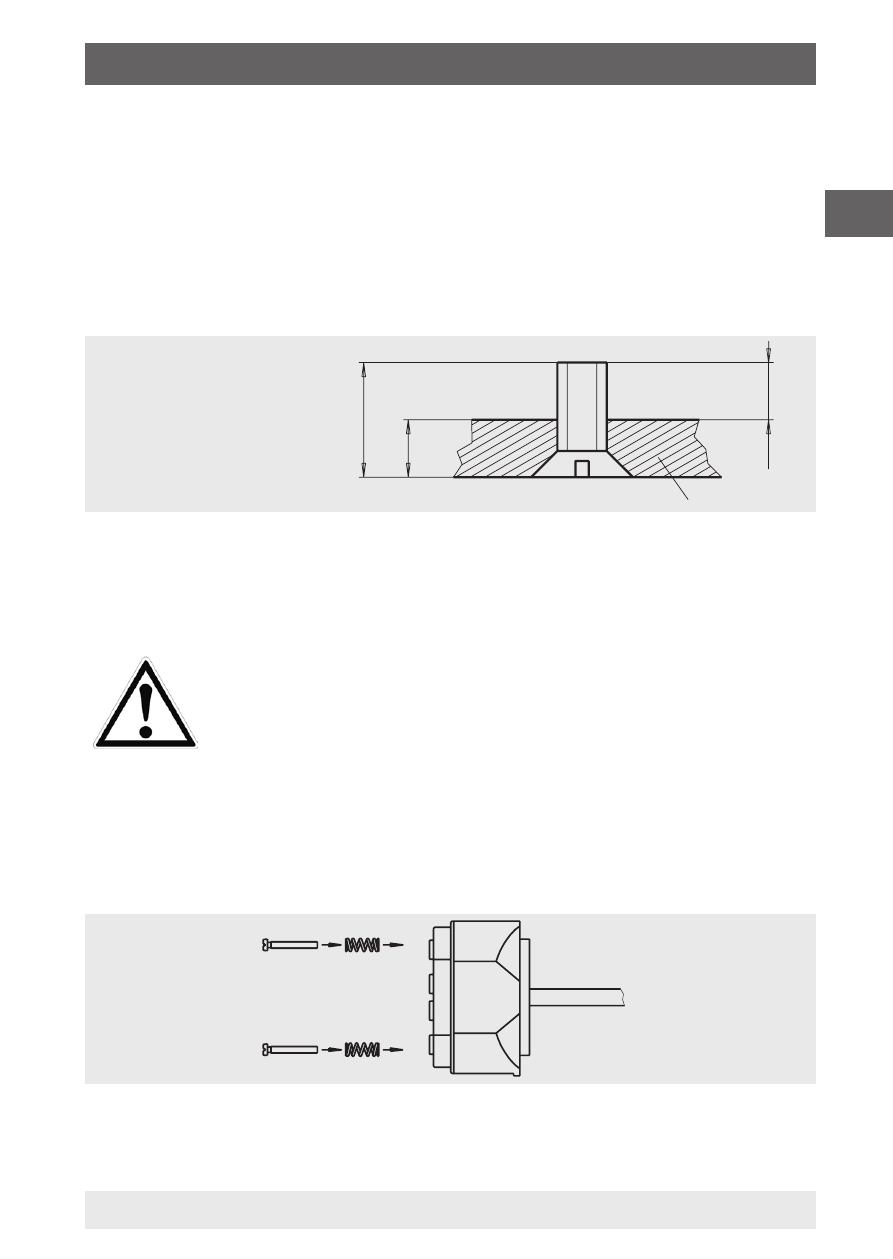

Монтаж на измерительной вставке
Смонтировать преобразователь на круглой пластине
измерительной вставки при помощи двух винтов с потайной
головкой M3 согласно EN ISO 2009. Предназначенные для этого
вставки с резьбой впрессованы в нижнюю сторону корпуса. При
условии правильного закрепления винтами с потайной головкой
допустимая длина винта может быть рассчитана следующим
образом:
Проверить длину винта перед креплением преобразователя
к измерительной вставке: вставить винт в круглую пластину и
убедиться, что длина составляет 4 мм!
CAUTION!
Не превышайте максимально допустимую длину винтов!
Преобразователь будет поврежден, если винты будут
вкручены в дно преобразователя больше, чем на 4 мм.
Установка в соединительную головку
Вставить измерительную вставку со смонтированным
преобразователем в защитную гильзу и зафиксировать в
соединительной головке при помощи винтов в нажимных пружинах.
3173801.C
l
макс.
= s + 4 мм
с_
l
макс.
Длина винта в мм
s Толщина круглой
пластины в мм
3173801.B
мак
с.
4
Круглая пластина
l
s
6. Ввод в эксплуатацию, работа
