Пример монтажа:
3173801.A
6.2 Монтаж
6.2.1 Преобразователь для монтажа в головку термометра
(модель T32.1S)
Преобразователи модели T32.1S рассчитаны на монтаж на
измерительной вставке внутри присоединительной головки DIN
В-формы с увеличенным местом для монтажа. Соединительные
провода измерительной вставки должны иметь длину около 50 мм
и быть изолированными.
Для устройств с более высокими требованиями к
электромагнитной совместимости рекомендуется использование
экранированного кабеля между преобразователем температуры
и датчиком, в особенности в комбинации с длинной проводкой до

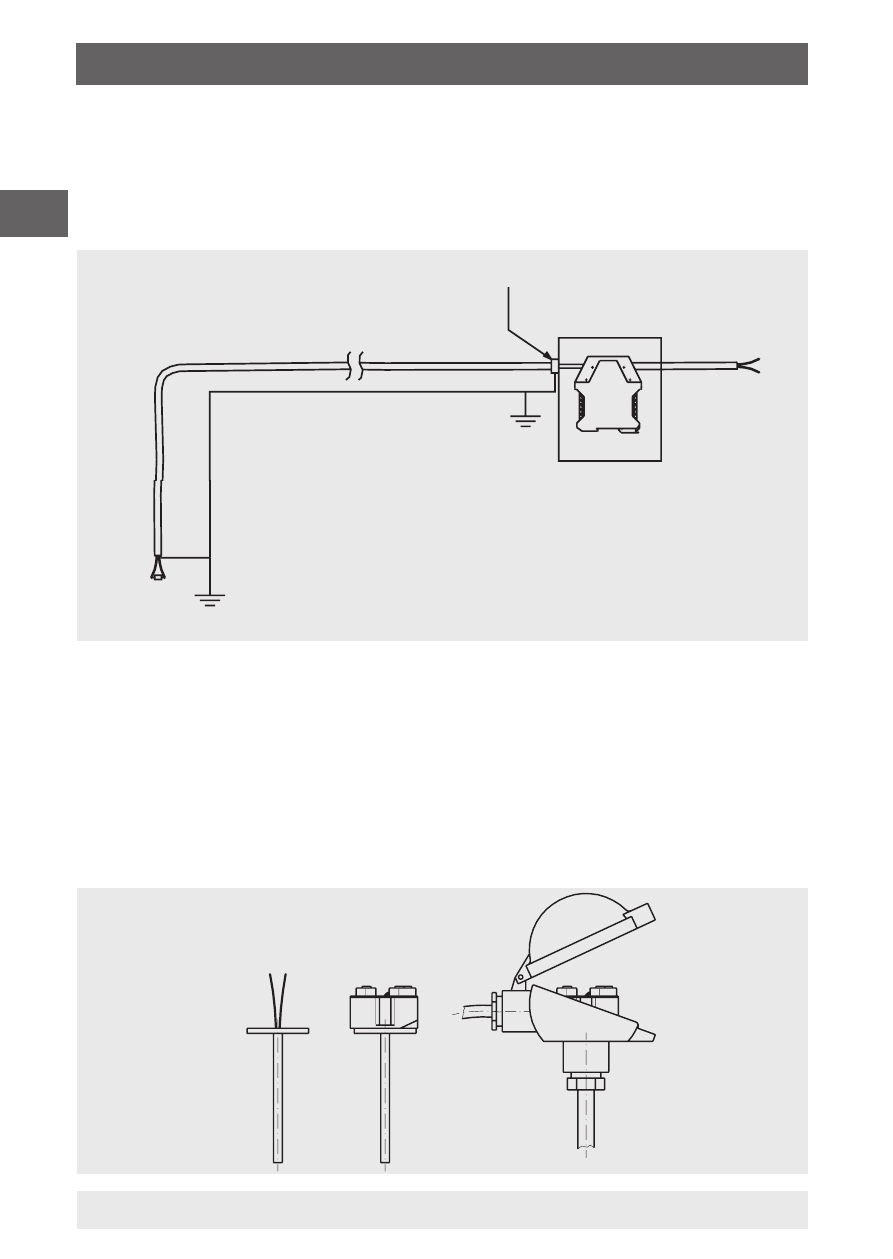

датчика. На схеме представлен типичный пример.
заземленный
Заземлённый экран
Провод датчика
Эквипотенциальное соединение
T32.xS
Полевой корпус/
распределительный щит
Термопары дополнительно заземлить здесь!
Датчик
Заземление преобразователя
температуры модели T32.xS см. в
правилах техники безопасности на на
странице 9.
