6. Ввод в эксплуатацию, работа
В опасных зонах использовать только те преобразо-
ватели температуры, которые сертифицированы для
этих опасных зон. Сертификат и маркировка указана
на наклейке продукта.

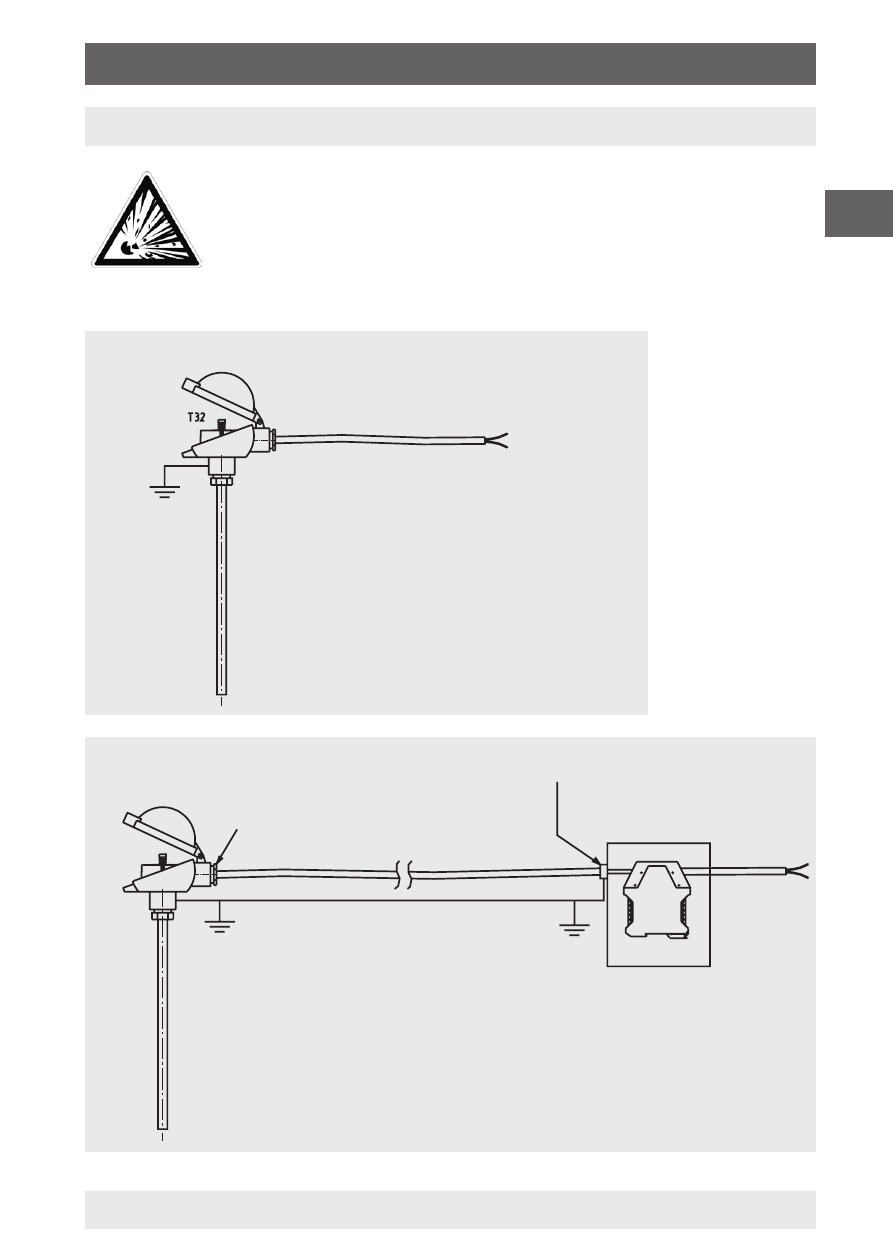

6.1 Заземление
Соединительная головка BSS
заземленный
Токовая петля
Соединительная головка BSS
заземленный
Заземлённый экран
Защитная гильза с
датчиком
заземленный
Провод датчика
Эквипотенциальное соединение
T32.xS
Полевой корпус/
распределительный щит
Термопары дополнительно заземлить здесь!
Преобразователь
температуры модели T32.1S
может использоваться
только с заземленными
термометрами!
Заземление преобразователя
температуры модели T32.xS см. в
правилах техники безопасности на на
странице 9.
