6.5 Конфигурирование VPPM-...C1
Изменение диапазона давления и конфигурирование отображения
заданного значения
1. Чтобы активировать режим EDIT, нажмите кнопку EDIT.
Только при активированной защитной блокировке – мигает [lock]:
2. Нажимайте кнопку UP/DOWN, пока не будет настроен выбранный код
безопасности, и подтвердите выбор кнопкой EDIT.
Замигает [Out].
3. Нажимайте кнопку Up/DOWN, пока на дисплее не замигает [In], затем
нажмите кнопку EDIT.
Замигает [min].
Изменение диапазона давления:
4. С помощью кнопок UP/DOWN настройте минимальное значение давления,
затем нажмите кнопку EDIT.
Замигает [max].
5. С помощью кнопок UP/DOWN настройте максимальное значение
давления, затем нажмите кнопку EDIT.
Замигает текущий тип отображения заданного значения.
– Мигает [mA] или [V], в зависимости от варианта VPPM-...C1,
– либо мигает символ процента [%],
– либо мигает [kPa], [psi] или [bar], в зависимости от настроенной в меню
SPEC единицы измерения.
Конфигурирование отображения заданного значения
6. С помощью кнопок UP/DOWN выберите желаемый тип индикации, затем
нажмите кнопку EDIT.
VPPM-...C1 снова находится в режиме RUN.
Fig. 19
Конфигурирование коммутационного выхода (Out)
Предупреждение
В зависимости от набора функций установки/системы манипуляции с состоя-
ниями сигналов могут привести к тяжелым травмам или значительному мате-
риальному ущербу.
• Необходимо учитывать, что изменение характеристик режима переключе-
ния коммутационных выходов в режиме EDIT вступает в силу немедленно.
• Установите нужный режим переключения коммутационного выхода D3.

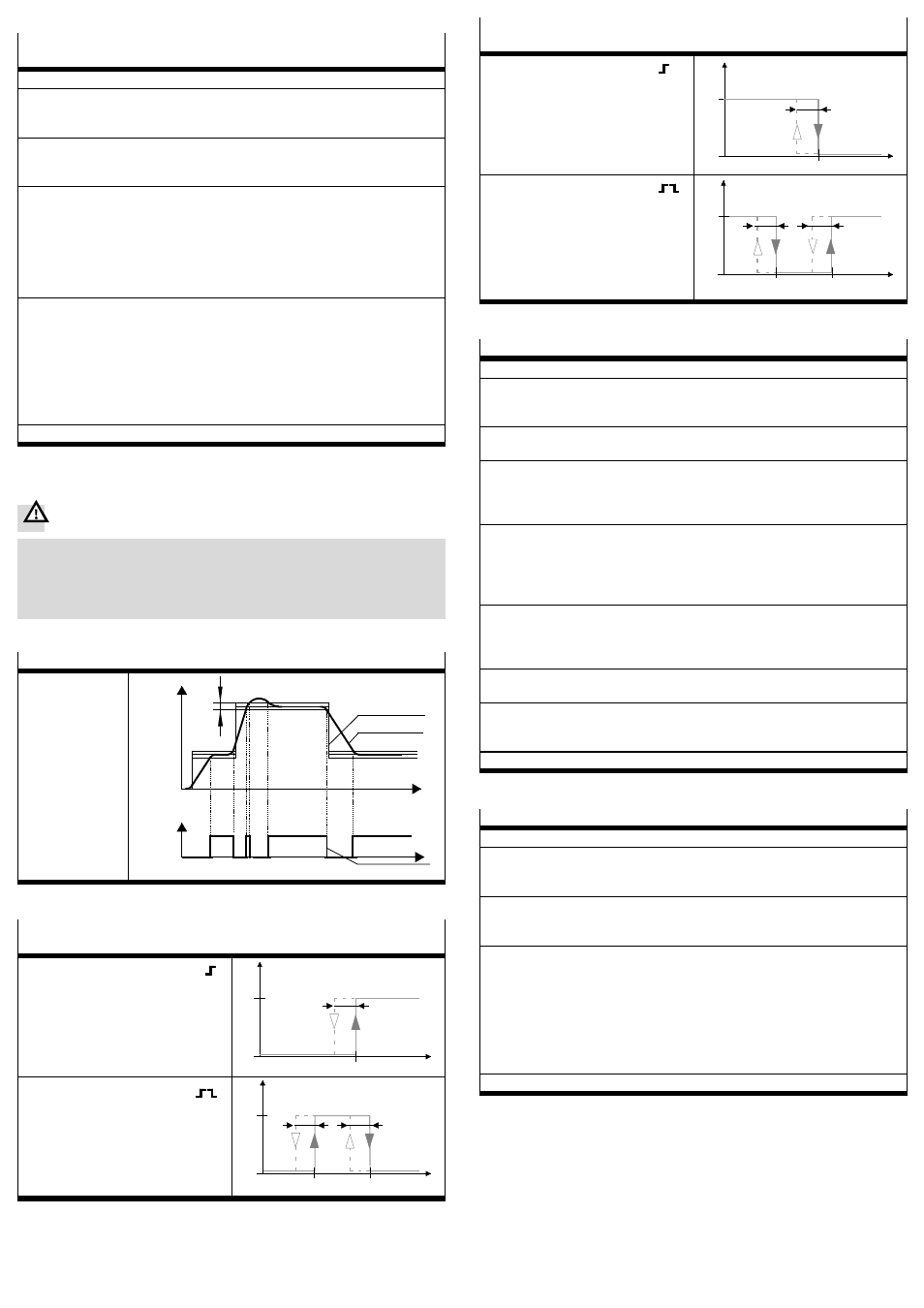

Точки переключения (SP... ) и гистерезис (Hy)
Для настройки
SP.O.
SP.O.-сигнал
U [В]
p [бар]
t
t
Гистерезис
Фактическое
значение
Заданное
значение
Fig. 20
Точки переключения (SP... ) и гистерезис (Hy) для настройки NO (замыкате-
ля)
Для настройки
однопорогового компаратора
P
1
0
Hy
OUT
SP
Для настройки
двухпорогового компаратора
Hy
Hy
P
1
0
OUT
SP min
SP max
Fig. 21
Точки переключения (SP... ) и гистерезис (Hy) для настройки NC (размыка-
теля)
Для настройки
однопорогового компаратора
P
1
0
SP
Hy
OUT
Для настройки
двухпорогового компаратора
P
1
0
OUT
SP min
SP max
Hy
Hy
Fig. 22
Конфигурирование коммутационного выхода
1. Чтобы активировать режим EDIT, нажмите кнопку EDIT.
Только при активированной защитной блокировке: мигает [lock]
2. Нажимайте кнопку UP/DOWN, пока не будет настроен выбранный код
безопасности, и подтвердите выбор кнопкой EDIT.
Замигает [Out].
3. Нажмите кнопку EDIT.
Замигает текущий режим переключения.
4. Выберите нужный режим переключения (однопороговый, двухпороговый
компаратор или SP.O.) кнопкой UP/DOWN и подтвердите выбор кнопкой
EDIT.
Для функции переключения однопорогового или двухпорогового компарато-
ра:
Мигает [SP] или [SP] [
min
].
5. Настройте точку переключения (SP или SP
min
) кнопкой UP/DOWN и под-
твердите кнопкой EDIT.
Для функции переключения двухпорогового компаратора:
Мигает [SP] [
max
].
6. Настройте точку переключения (SP
max
) кнопкой UP/DOWN и подтвердите
кнопкой EDIT.
Мигает [HY].
7. Настройте гистерезис (HY) кнопкой UP/DOWN и подтвердите кнопкой EDIT.
Мигает [NO] или [NC].
8. Настройте характеристику переключения (NO/NC) кнопкой UP/DOWN и
подтвердите кнопкой EDIT.
VPPM-...C1 снова находится в режиме RUN.
Fig. 23
Принудительное переключение (Forcing) входа
1. Чтобы активировать режим EDIT, нажмите кнопку EDIT.
Только при активированной защитной блокировке: мигает [lock]
2. Нажимайте кнопку UP/DOWN, пока не будет настроен выбранный код
безопасности, и подтвердите выбор кнопкой EDIT.
Замигает [Out].
3. Нажимайте кнопку Up или DOWN, пока на дисплее не замигает [Force],
затем нажмите кнопку EDIT.
Мигает [Force].
4. Нажатием кнопок UP или DOWN можно изменять предварительно задан-
ное значение.
Осторожно
Обратите внимание: новое настроенное заданное значение принимается
контроллером немедленно.
5. Нажатием кнопки EDIT выполняется выход из режима Forcing (Force Mode).
Снова действуют аналоговые значения напряжения или силы тока входа.
VPPM-...C1 снова находится в режиме RUN.
Fig. 24
