• Проверьте использование следующих опций на VPPM-... C1:
– Измерение фактического значения напряжения или сипы тока.
• Убедитесь в том, что кабели уложены без защемлений, перегибов и растяже-
ний.
• Пользуйтесь кабелем заводской сборки со штекерным разъемом фирмы
Festo (принадлежности
www.festo.com/catalogue). Так обеспечивается
соблюдение заданной степени защиты IP65 и ЭМС.
• Если применяется экранированный кабель, заземлите экран на удаленном
от VPPM-...C1 конце кабеля.
Примечание
При подключении соединительного кабеля Y типа NEBV-M12G8-KD-..-M12G5
к модулям входов/выходов CPX гальваническая развязка модулей
входов/выходов больше не обеспечивается!
• Выполните кабельное подключение VPPM-...C1 согласно соответствующей
схеме электроподключения:

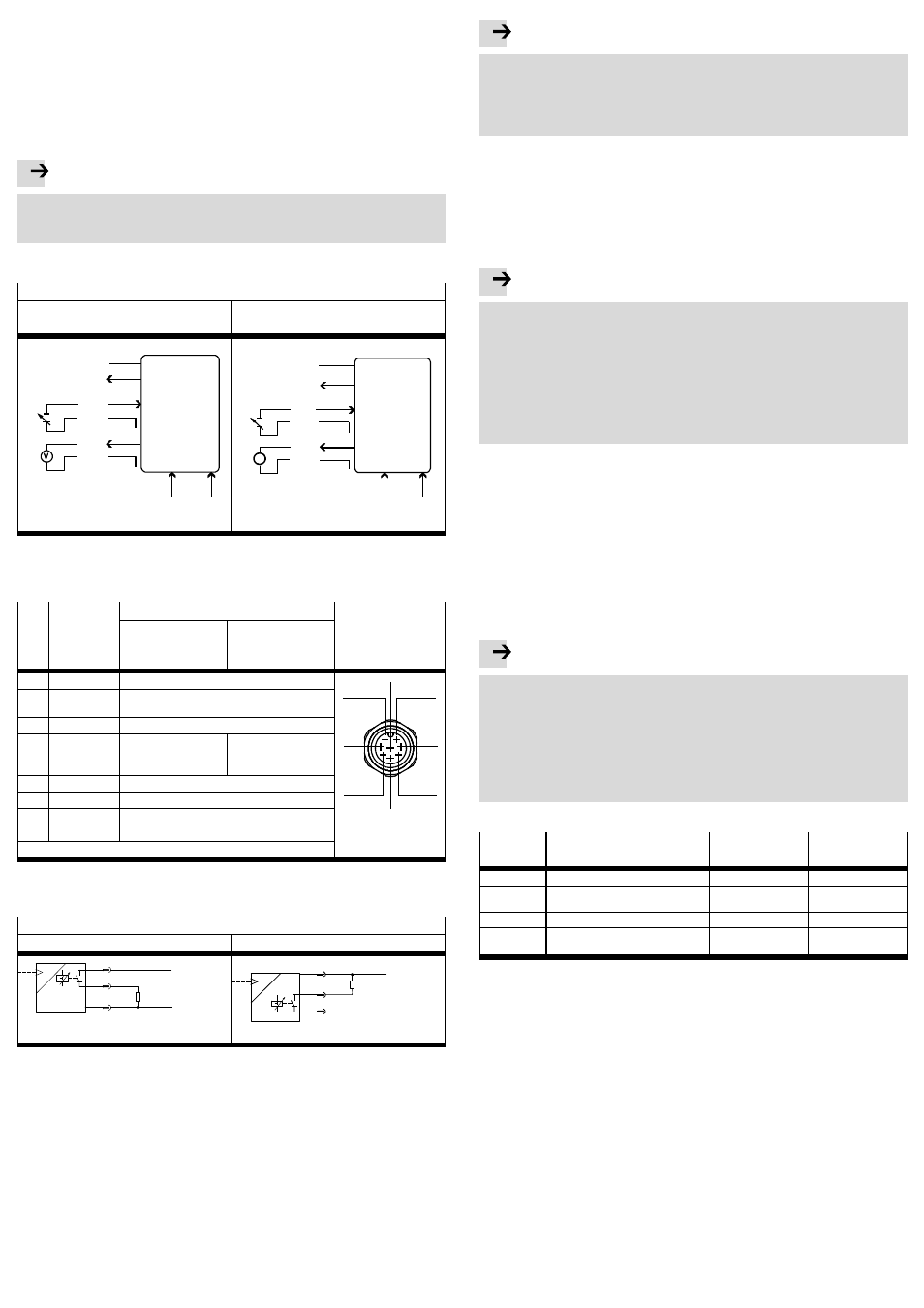

Схемы электроподключения VPPM-...C1
Вариант управления по напряжению
(тип VPPM-...-V1...C1)
Вариант управления по току
(тип VPPM-...-A4...C1)
W-
8
4
3
D1
ext in
D2
ext in
1
5
7
X
GND
6
W+
D3
out
U
v
0...10 В
2
Контакт
A
7
8
4
3
D1
ext in
D2
ext in
1
5
X
GND
6
w-
D3
out
U
v
4...20 мА
Контакт
w+
2
Fig. 11
• Отдельные контакты на электрическом разъеме назначены следующим об-
разом:
Кон-
такт
Цвет
кабеля
1)
Обозначения подключения
Штекер M12
Управление по
напряжению, тип
VPPM-...-V1...C1
Управление по
току, тип
VPPM-...-A4...C1
1
белый (WH)
Дискретный вход D1
1
3
2
4
5
6
7
8
2
коричневый
(BN)
Напряжение питания +24 В пост. тока
3
зеленый (GN)
Аналоговый вход W- (- заданное значение)
4
желтый (YE)
Аналоговый вход W+
(+ заданное
значение) 0 ... 10 В
Аналоговый вход W+
(+ заданное
значение) 4 ... 20 мА
5
серый (GY)
Дискретный вход D2
6
розовый (PK)
Аналоговый выход X (фактическое значение)
7
синий (BU)
GND, заземление питания
8
красный (RD)
Дискретный выход D3
2)
PE, экранирующая оплетка на резьбе
1)
При использовании соединительной розетки с кабелем согласно принадлежностям. Момент
затяжки составляет макс. 0,5 Н·м.
Fig. 12
Схемы электрических соединений VPPM-..., коммутационный выход
PNP
NPN
8
7
2
PNP
P
BN
RD
BU
0 В
+24 В
R
L
RD
R
L
2
8
7
NPN
P
BN
BU
0
В
+24 В
Fig. 13
6
Ввод в эксплуатацию
6.1 Быстрый ввод в эксплуатацию с заводскими настройками
VPPM-...C1 поставляется со следующими заводскими настройками:
• Режим переключения:
однопороговый компаратор
• Точка переключения
40 % FS (полной шкалы – Full Scale)
Точка переключения активна только при выборе компаратора (однопорого-
вого или двухпорогового).
• Гистерезис:
0,5 % FS
• Характеристика переключения: NO (normally open – замыкающий контакт)
Если вы намерены использовать заводские настройки, но хотите установить
другую точку переключения для “Out”, действуйте следующим образом:
Примечание
После включения рабочего напряжения VPPM-...C1 автоматически находится
в режиме RUN (ВЫПОЛНЕНИЕ) (основное положение). Если вы не уверены,
находится ли VPPM-...C1 в режиме RUN, удерживайте кнопку EDIT нажатой в
течение 3 с. После этого VPPM-...C1 окажется в режиме RUN. Точки переклю-
чения можно настроить в ручном режиме.
Точка переключения устанавливается вручную следующим образом:
1. Чтобы активировать режим EDIT, нажмите кнопку EDIT. Замигает [Out].
2. Нажмите кнопку EDIT 2 раза. Замигает SP.
3. Измените отображаемое пороговое значение кнопками UP или DOWN.
4. Удерживайте кнопку Edit нажатой в течение 3 с. После этого VPPM-...C1 ока-
жется в режиме RUN.
6.2 Подготовка ко вводу в эксплуатацию
Примечание
• Убедитесь в том, что VPPM-...C1 находится на достаточном расстоянии от
источников высокочастотного излучения (например, от радиоприборов,
радиотелефонов или других приборов, излучающих помехи). Так вы избе-
жите повышения допусков выходного давления (данные по ЭМС
Техни-
ческие характеристики).
• VPPM-...C1 интерпретирует сигналы заданного значения, находящиеся на
уровне ниже 1 % Full scale (полной шкалы), как 0 В (
таблица “Диапазон
выходного давления”). В этом случае рабочее давления устанавливается
на давление окружающей среды.
При первом вводе в эксплуатацию возникает режим RUN. В нем показывается
текущее измеренное значение. За счет кратковременного нажатия кнопки
DOWN отображается заданное значение.
Из другого режима можно перейти в режим RUN следующим образом:
– Нажмите и удерживайте кнопку EDIT в течение 3 с.
– Окончание времени контроля (предел времени
раздел “Структура меню”)
Для подготовки ко вводу в эксплуатацию выполните следующие действия:
• Включите подачу рабочего напряжения. VPPM-...-C1 находится в режиме
RUN.
• Проверьте функционирование VPPM-...C1
Для настройки режима регулирования с помощью дискретных входов или дис-
плея соблюдайте указания, приведенные ниже.
Примечание
Выбор режима регулирования посредством дискретных входов D1 и D2 име-
ет приоритет перед заводскими наборами параметров в VPPM-...C1.
• Если вы намерены выбрать режим регулирования с помощью заводских
наборов параметров, убедитесь в том, что на дискретные входы D1 и D2
подается 0-сигнал.
• Нужный заводской набор параметров можно выбрать в меню EDIT
VPPM-...C1 (
Fig. 25). При поставке с предприятия-изготовителя предва-
рительно выбран набор параметров Set 2 (универсальное регулирование).
• Если режим регулирования должен выбираться посредством дискретных
входов, подайте к дискретным входам D1 и D2 следующие сигналы:
Набор па-
раметров
Режим регулирования
Вход D1
1)
PIN 1 (контакт 1)
Вход D2
1)
PIN 5 (контакт 5)
1
быстрое регулирование
1
0
2
универсальное регулирование
(заводская настройка)
0
1
3
точное регулирование
1
1
...
выбор нужного набора парамет-
ров с помощью дисплея VPPM-...C1
0
0
1) 1 = 24 В пост. тока/0 = 0 В пост. тока
Fig. 14
