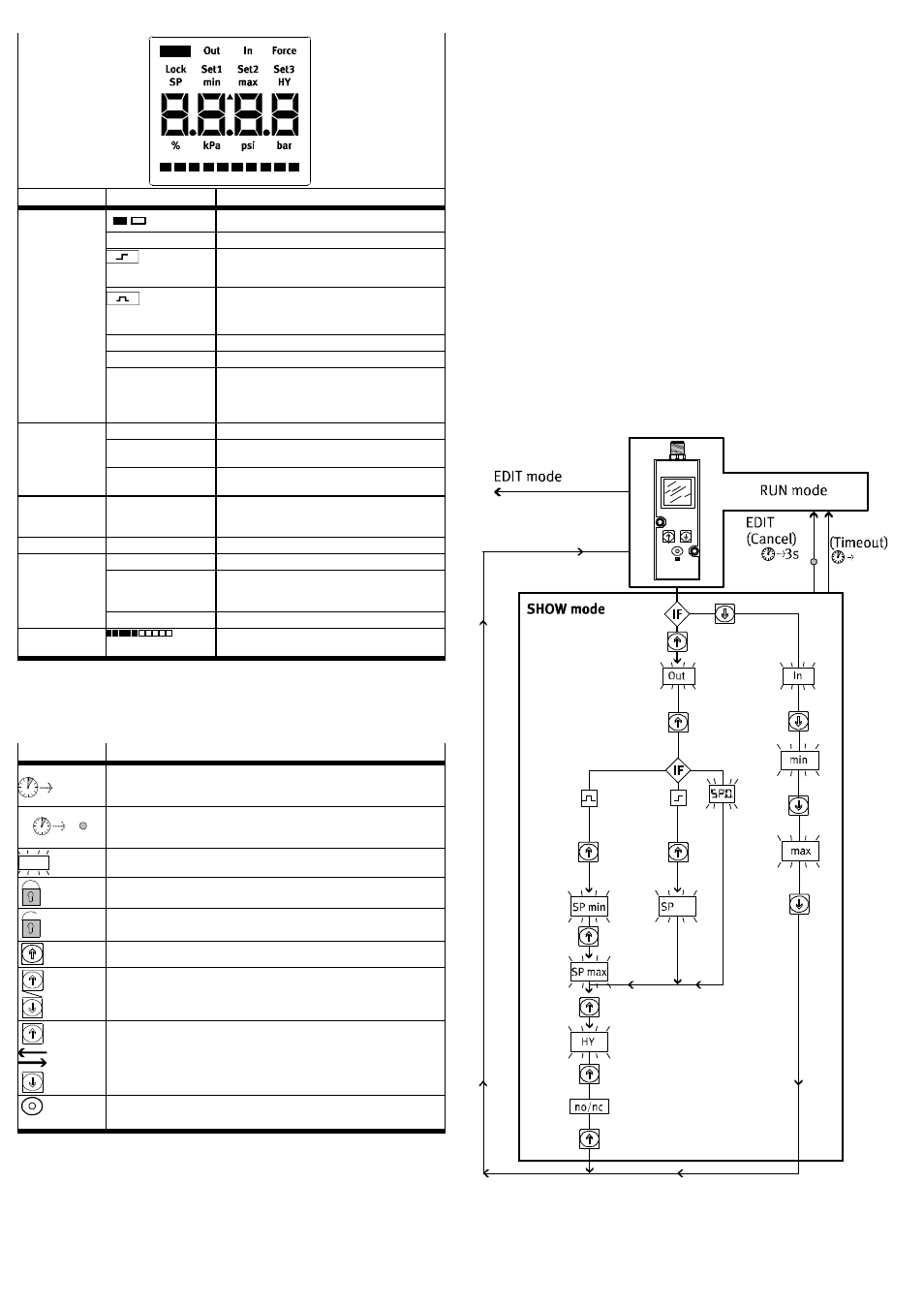

6.3 Символы на дисплее VPPM-...C1
Уровень меню Символ
Описание
Out (Выход)
/
Выход переключателя задан / не задан
[Out]
Коммутационный выход
[SP]
Однопороговый компаратор
Точка переключения
[SP max]
[SP min]
Двухпороговый компаратор
Верхняя точка переключения
Нижняя точка переключения
SP.O.
SetPoint OK
[HY]
Гистерезис
[NO]
[NC]
Замыкатель (normally open – нормально
открытый)
Размыкатель (normally closed – нормально
замкнутный)
In (Вход)
[In]
Вход
[min]
[max]
Нижнее значение давления
Верхнее значение давления
[mA] или [V]
1)
, [%],
[bar], [psi], [kPa]
2)
Единицы измерения входа
Force
(Принудительное
переключение)
[Force]
Ручной ввод заданного значения
Set...
[Set 1], [Set 2], [Set 3]
Заводские наборы параметров
SPEC
[SPEC]
Специальное меню
[LOCK]
Код безопасности активирован (блокировка для
защиты от несанкционированного
программирования)
[kPa], [psi], [bar]
Единицы измерения давления, переключаемые
Индикация давления в виде столбчатой
диаграммы
1) В зависимости от варианта VPPM-…C1
2) В зависимости от настроенной единицы измерения в меню SPEC
Fig. 15
6.4 Символы для представления структуры меню
Символ
Расшифровка
80s
(Timeout)
Автоматический возврат в основное состояние (режим RUN) по истечении
времени контроля (здесь: например, через 80 секунд).
(Timeout – предел времени)
3s
EDIT (Cancel)
Чтобы с помощью ручного управления вернуться в основное состояние
(режим RUN), удерживать кнопку EDIT нажатой в течение 3 секунд.
(Cancel – отмена)
Out
Символ на дисплее мигает (здесь: Out).
Код безопасности активирован (lock – блокировка для защиты от
несанкционированного программирования).
Код безопасности не активирован (lock)
Нажмите кнопку (здесь кнопку UP = ВВЕРХ)
Нажимайте кнопку UP или DOWN для настройки значений или выбора
функций
Нажимайте кнопку UP или DOWN для переключения между функциями в
меню
Edit
Нажмите кнопку EDIT
Fig. 16
Режим RUN
Режим RUN отображает текущее значение давления выхода (Out). За счет крат-
ковременного нажатия кнопки DOWN отображается заданное значение входа
(In).
Режим SHOW (
Fig. 17)
Если VPPM-...-C1 находится в режиме RUN, после двукратного нажатия кнопки
UP или DOWN активируется режим SHOW.
После выбора выхода (Out) с каждым следующим нажатием кнопки UP после-
довательно отображаются текущие настройки коммутационного выхода (Out).
После выбора входа (In) при нажатии кнопки DOWN друг за другом отображают-
ся значение минимального давления и значение максимального давления
входа [In].
Режим SHOW отображает следующие настройки и значения:
Настройки для [Out] :
– Функция переключения [однопороговый/двухпороговый компаратор/SP.O.]
– Точка переключения [SP] или [SP min] и [SP max]
– Гистерезис [HY]
– Характеристика переключения [NO/NC]
• Нажмите несколько раз последовательно кнопку UP и проверьте текущие
значения и настройки [Out]. После отображения характеристики переключе-
ния при повторном нажатиии кнопки UP происходит возврат в режим RUN.
Настройки для [In] :
– Минимальное значение давления [min]
– Максимальное значение давления [max]
• Нажмите несколько раз последовательно кнопку DOWN и проверьте текущие
значения и настройки [In]. После отображения максимального давления при
повторном нажатиии кнопки DOWN происходит возврат в режим RUN.
10s
1)
1) В зависимости от настройки [Out] в меню EDIT
Fig. 17
