Монтаж захвата
Примечание
Слабый отвод выделяющегося тепла из-за монтажа в ограниченном про-
странстве.
Материальный ущерб или нарушения в работе.
•
Монтировать HGPLE, обеспечив достаточно свободного пространства
для отвода тепла.
1. Вставить 2 центрирующие втулки ZBH-9 в посадочные гнезда захвата.
2. Расположить захват с помощью центрирующих втулок на установочной поверхности.
3. Выбирать крепежные винты в зависимости от типа крепления (
Fig. 3).
4. Затянуть крепежные винты с соответствующим моментом затяжки до упора (
Tab. 2).
Прямое крепление
Крепление с переходным комплектом
сверху
снизу
сверху и снизу

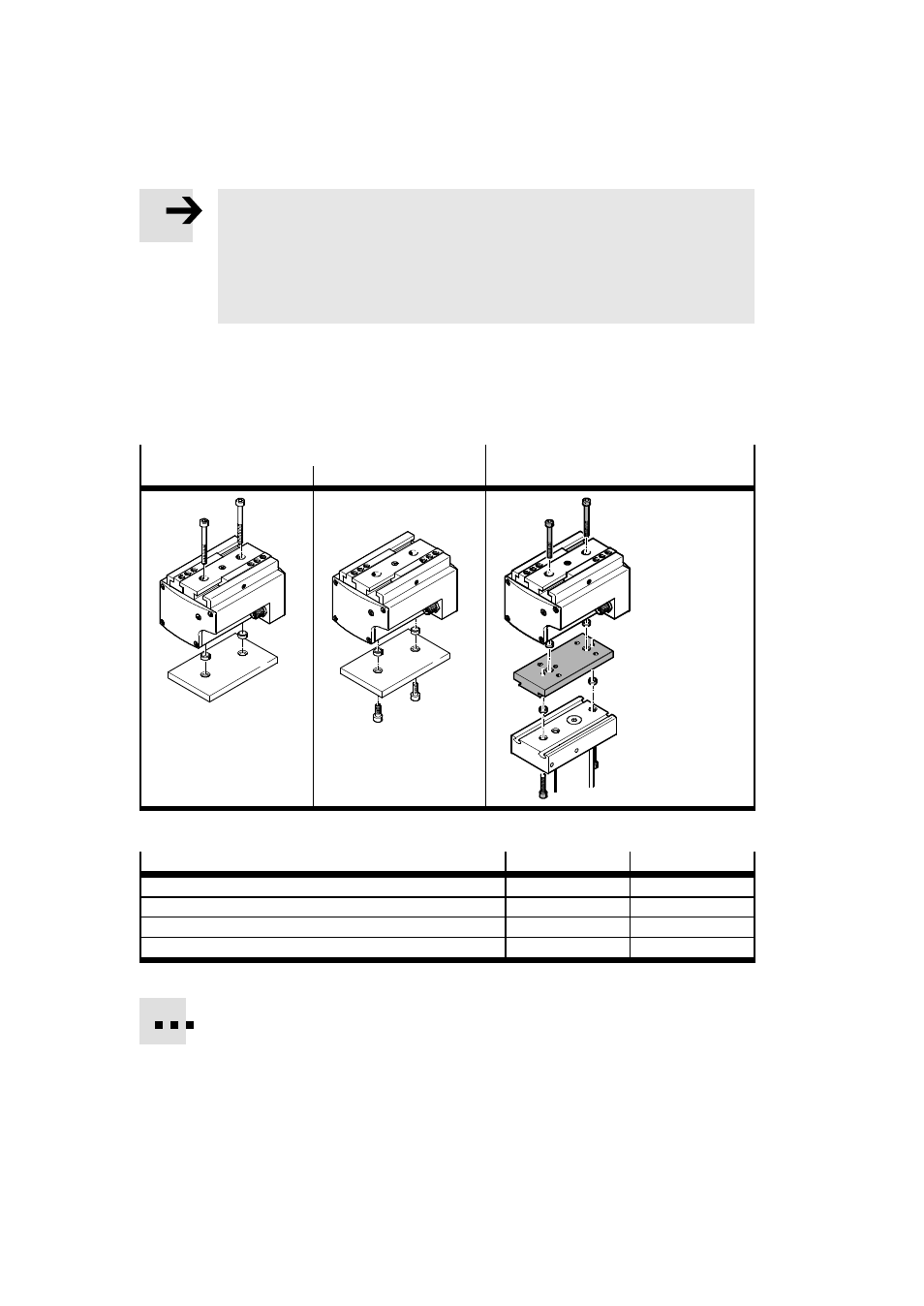

Fig. 3
Типы крепления
Типоразмер
14
25
Винты для крепления сверху
M4
M5
Момент затяжки
[Н·м]
3
6
Винты для крепления снизу
M5
M6
Момент затяжки
[Н·м]
6
10
Tab. 2
Переходные комплекты (
www.festo.com/catalogue)
