HGPLE
10 Festo – HGPLE – 1405a Русский
– слишком слабые губки захвата
– неверная геометрия губок захвата
– слишком малое ограничение тока SFC-DC.
После этого снова выполнить тестовый запуск.
5. При удовлетворительных результатах завершить тестовый запуск.
7 Управление и эксплуатация
HGPLE во время работы управляется SFC-DC ( описание контроллера мотора).
Предупреждение
Внезапное быстрое перемещение нагрузок.
Защемление и материальный ущерб.
• Убрать посторонние предметы из зоны перемещения.
• Обеспечить защиту (ограждение) зоны перемещения с помощью специальных
средств (например, защитной решетки).
• Прикасаться к изделию только после его полной остановки.
Ослабить зажатие механических элементов губок захвата
1. Обесточить контроллер мотора.
Недостаточно только прервать подачу раз-
решающего сигнала к контроллеру мотора.
2. Защитить (заблокировать) контроллер мото-
ра от случайного повторного включения.
3. Убрать запорный винт
5.
Для HGPLE-14: Снять защитный колпачок.
4. С помощью шестигранного ключа повернуть
находящуюся внутри зубчатую цилиндриче-
скую передачу до ослабления зажатия:
5

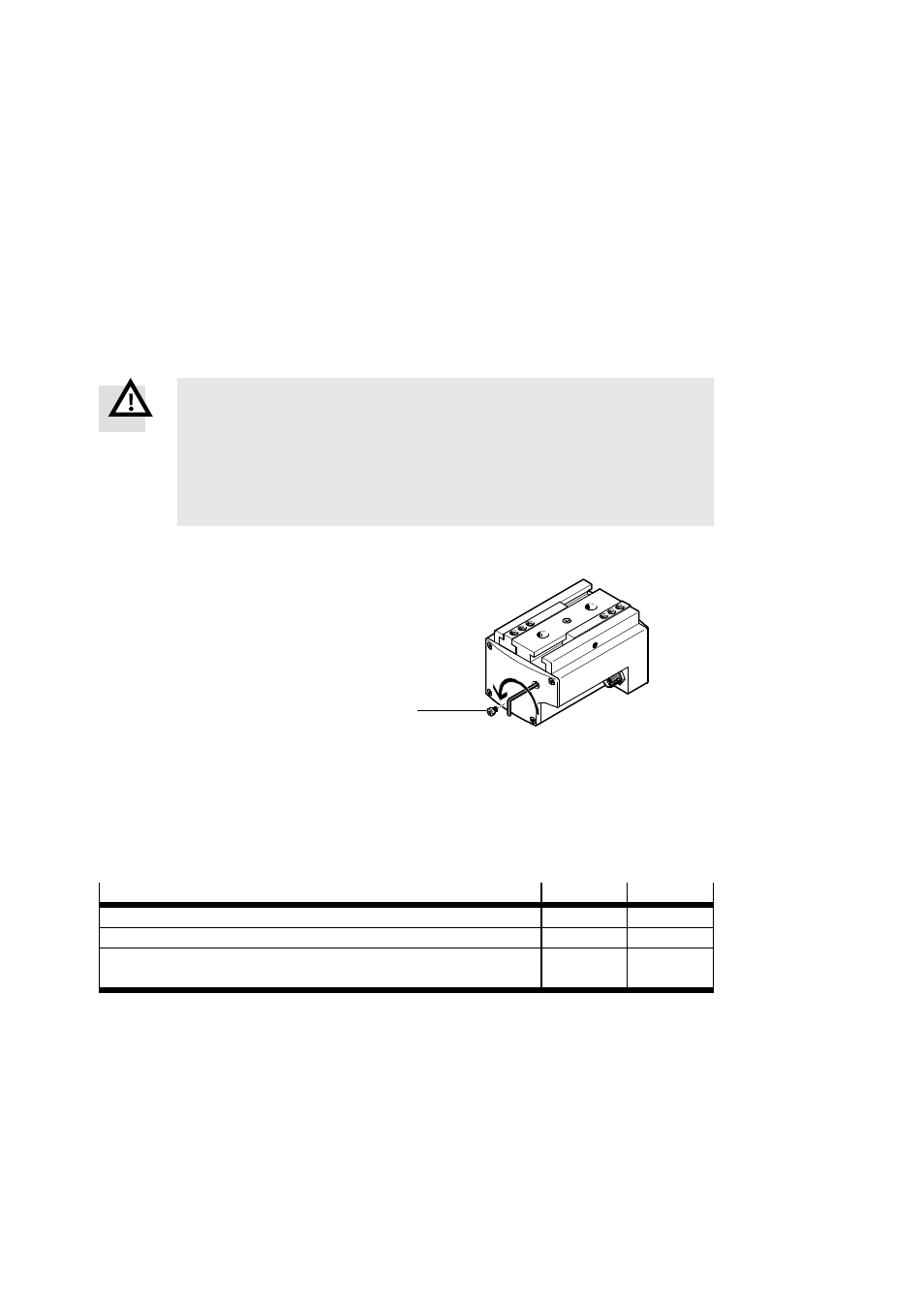

Fig. 5
– против часовой стрелки (захват снаружи)
– по часовой стрелке (захват внутри)
Макс. допустимый крутящий момент для ослабления зажатия ( Tab. 4).
5. Снова вкрутить запорный винт 5 (момент затяжки Tab. 4).
Для HGPLE-14: Установить защитный колпачок.
Типоразмер 14 25
Шестигранный ключ SW2 SW2,5
Момент затяжки для запорного винта
5
[Н·м] – 1,2
Макс. допустимый крутящий момент для ослабления зажа-
тия
[Н·м] 1,5 3,0
Tab. 4
