EGC-BS-KF, EGC-HD-BS
8
Festo – EGC-BS-KF, EGC-HD-BS – 1205d Русский
•

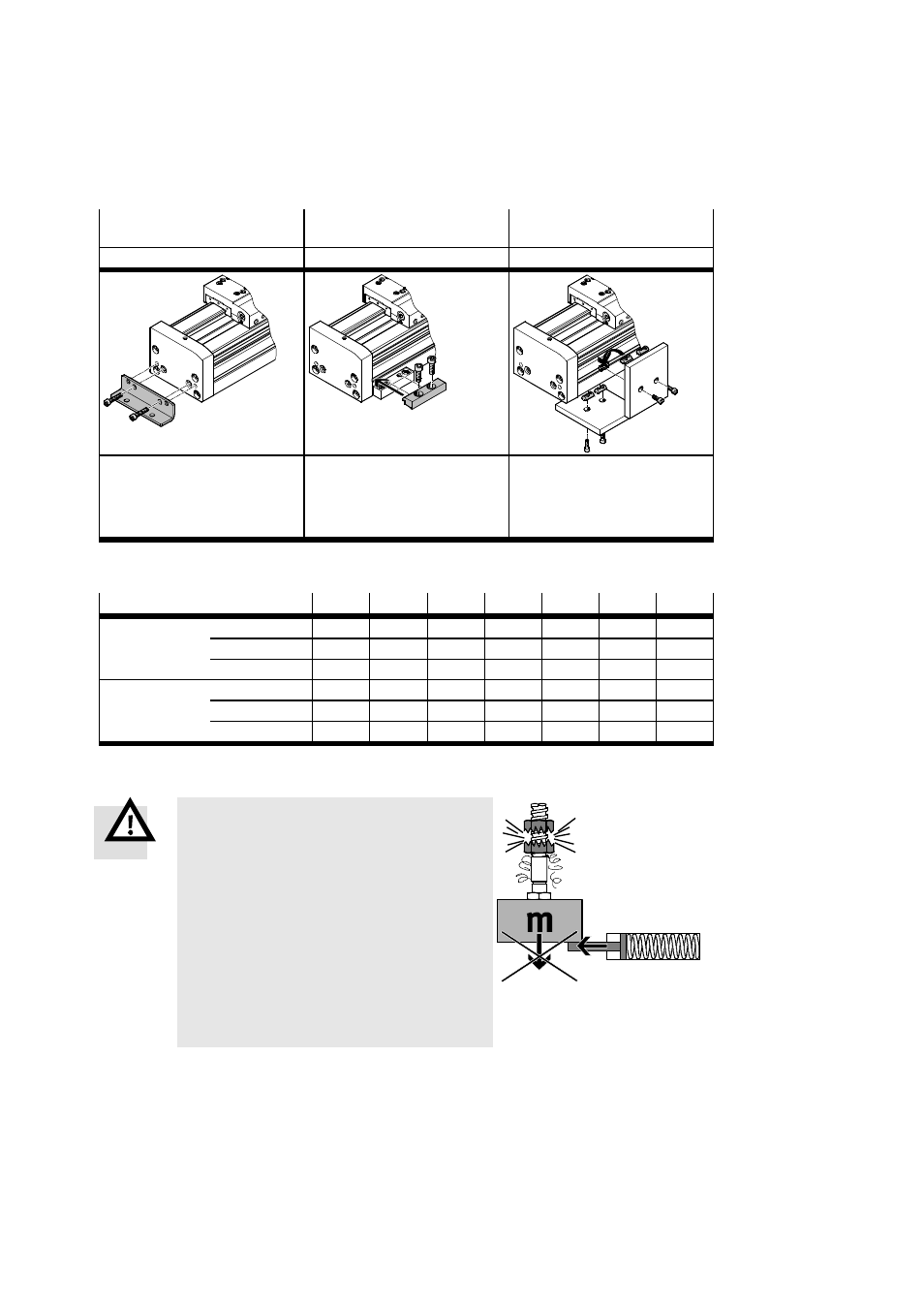

Закрепите EGC, как описано далее.
•
Выберите соответствующие принадлежности из нашего каталога (
www.festo.com/catalogue).
Крепление на лапах
Профильное крепление
Крепление с пазовыми вкла-
дышами
HPE (только для EGC-...-BS-KF) MUE
NST
Крепление на лапах с помо-
щью резьбы и центрирующих
элементов
7 ( Fig. 1) в
передних крышках
Профильное крепление в пазу
крепежной поверхности
8
Крепление с пазовыми вкла-
дышами в пазу
aJ. При пово-
роте вкладыши входят в паз по
всей длине профиля
Tab. 1
•
Равномерно закрутите крепежные винты с указанным ниже моментом затяжки.
Типоразмер
70
80
120
125
160
185
220
Винт
HPE
M5
M5
M8
–
–
M10
–
MUE
M5
M5
M8
M5
M5
M8
M8
NST
M5
M5
M8
M5
M5
M8
M8
Момент затяжки HPE
[Н·м]
5,9
5,9
24
–
–
47
–
MUE
[Н·м]
5
5
20
5
5
20
20
NST
[Н·м]
5,9
5,9
24
5,9
5,9
24
24
Tab. 2
При установке в вертикальном или наклонном положении:
Предупреждение
Опасность травм и материального ущерба!
В случае сбоя питания или поломки шпиндель-
ной гайки рабочая нагрузка падает вниз.
•
Убедитесь в том, что используются только мо-
торы со встроенным подпружиненным удер-
живающим тормозом.
•
Проверьте, не требуются ли меры дополни-
тельной внешней защиты от повреждения в
результате поломки шпиндельной гайки
(например, муфты безопасности, срезаемые
штифты или аварийный демпфер).
Fig. 5
