EGC-BS-KF, EGC-HD-BS
32
Festo – EGC-BS-KF, EGC-HD-BS – 1205d Svenska
•

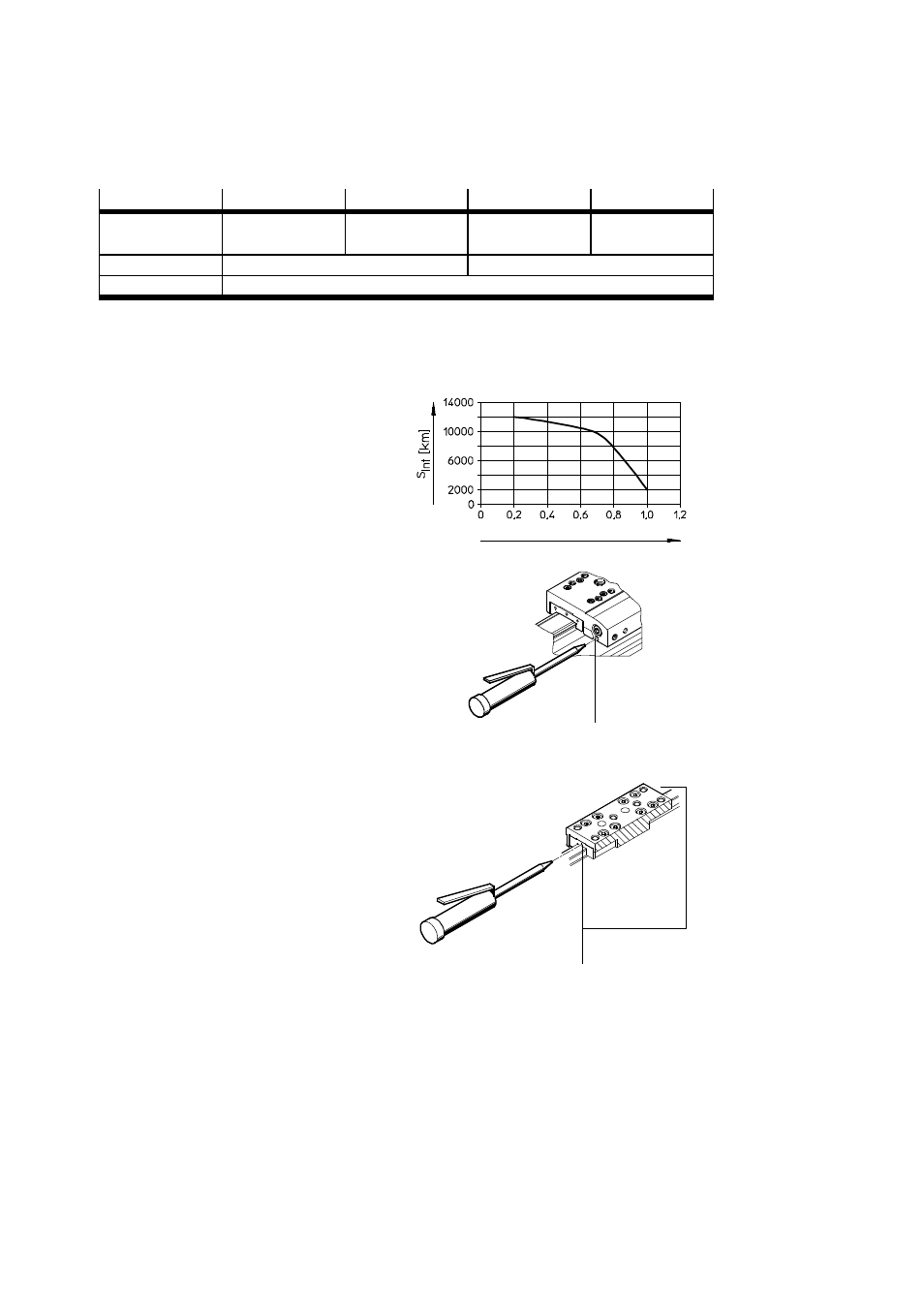

Fetta in följande komponenter:
Kulskruv
Rullstyrning
Täckband
Styrskena
Smörjpunkt
(
Fig. 1)
Smörjnippel
aA
Smörjhål
aC
Yta
3
Yta
4
Smörjintervall
(
Fig. 12)
Vid behov
1)
Fett
2)
Rullagerfett
1)
Eller om det inte längre finns något synligt fettskikt på komponenten
2)
Fettspruta, munstycksrör och fett (
“Tillbehör”)
Tab. 7
För infettning av
Kulskruv:
1. Beräkna belastningsjämförelsefaktorn f
v
med
hjälp av formeln för kombinerade belastningar
(
12 Tekniska data) och använd smörjinter-
vallet S
int
i (
Fig. 12).
Fig. 12
fv
2. Fetta in EGC via smörjnippel
aA.
3. Kör hela rörelsesträckan under infettningen så
att fettet fördelas jämnt på insidan.
Fig. 13
aA
För infettning
Rullstyrning (inte möjligt för EGC-...-GP/GQ):
1. Beräkna belastningsjämförelsefaktorn f
v
med
hjälp av formeln för kombinerade belastningar
(
kapitel 12 “Tekniska data”) och använd
smörjintervallet S
int
i (
Fig. 12).
2. Fetta in rullstyrningen på båda sidor via alla
smörjhål
aC.
3. Kör hela rörelsesträckan under infettningen så
att fettet fördelas jämnt på insidan.
Fig. 14
aC
