EGC-BS-KF, EGC-HD-BS
14
Festo – EGC-BS-KF, EGC-HD-BS – 1205d Русский
•

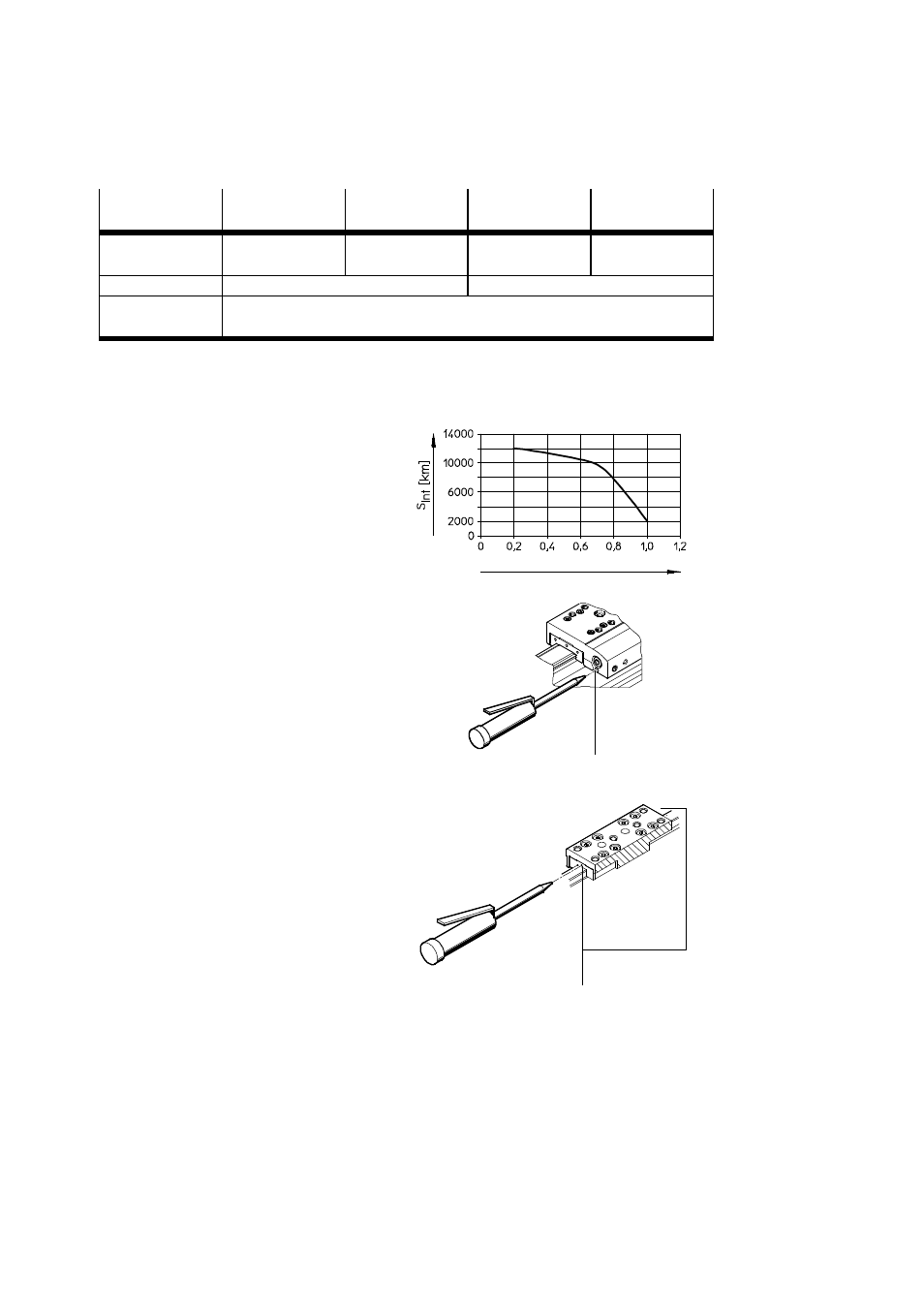

Смажьте следующие части:
Шарико-винтовая
передача
Направляющая
качения
Уплотнительная
лента
Направляющий
рельс
Место смазки
(
Fig. 1)
Пресс-масленка
aA
Смазочное отвер-
стие
aC
Поверхность
3
Поверхность
4
Интервал смазки
(
Fig. 12)
При необходимости
1)
Консистентная
смазка
2)
Консистентная смазка для подшипников качения
1)
Или если на поверхности детали уже не видно слоя консистентной смазки
2)
Смазочный шприц, трубки с распылителем и консистентная смазка (
“Принадлежности”)
Tab. 7
Для смазки
Шарико-винтовая передача:
1. Рассчитайте сравнительный коэффициент
нагрузки f
v
по формуле для комбинирован-
ных нагрузок (
12 “Технические характе-
ристики”) и по результату определите интер-
вал смазки S
int
(
Fig. 12).
Fig. 12
fv
2. Смажьте EGC через пресс-масленку
aA.
3. Во время смазывания пройдите полный путь
перемещения, чтобы консистентная смазка
равномерно распределилась во внутреннем
пространстве.
Fig. 13
aA
Для смазки
Направляющая качения (невозможно для EGC-...-GP/GQ):
1. Рассчитайте сравнительный коэффициент
нагрузки f
v
по формуле для комбинирован-
ных нагрузок (
Глава 12 “Технические
характеристики”) и по результату определите
интервал смазки S
int
(
Fig. 12).
2. Смажьте направляющую качения с обеих
сторон с помощью всех смазочных отвер-
стий
aC.
3. Во время смазывания пройдите полный путь
перемещения, чтобы консистентная смазка
равномерно распределилась во внутреннем
пространстве.
Fig. 14
aC
