EGC-BS-KF, EGC-HD-BS
Festo – EGC-BS-KF, EGC-HD-BS – 1205d Svenska 25
5 Montering
5.1 Mekanisk montering
• Rör inte de skruvar och gängstift som inte uttryckligen ska
ändras enligt bruksanvisningen.
• Montera motorn på axeln enligt monteringsanvisningen till den
motormonteringssats som rekommenderas i katalogen.

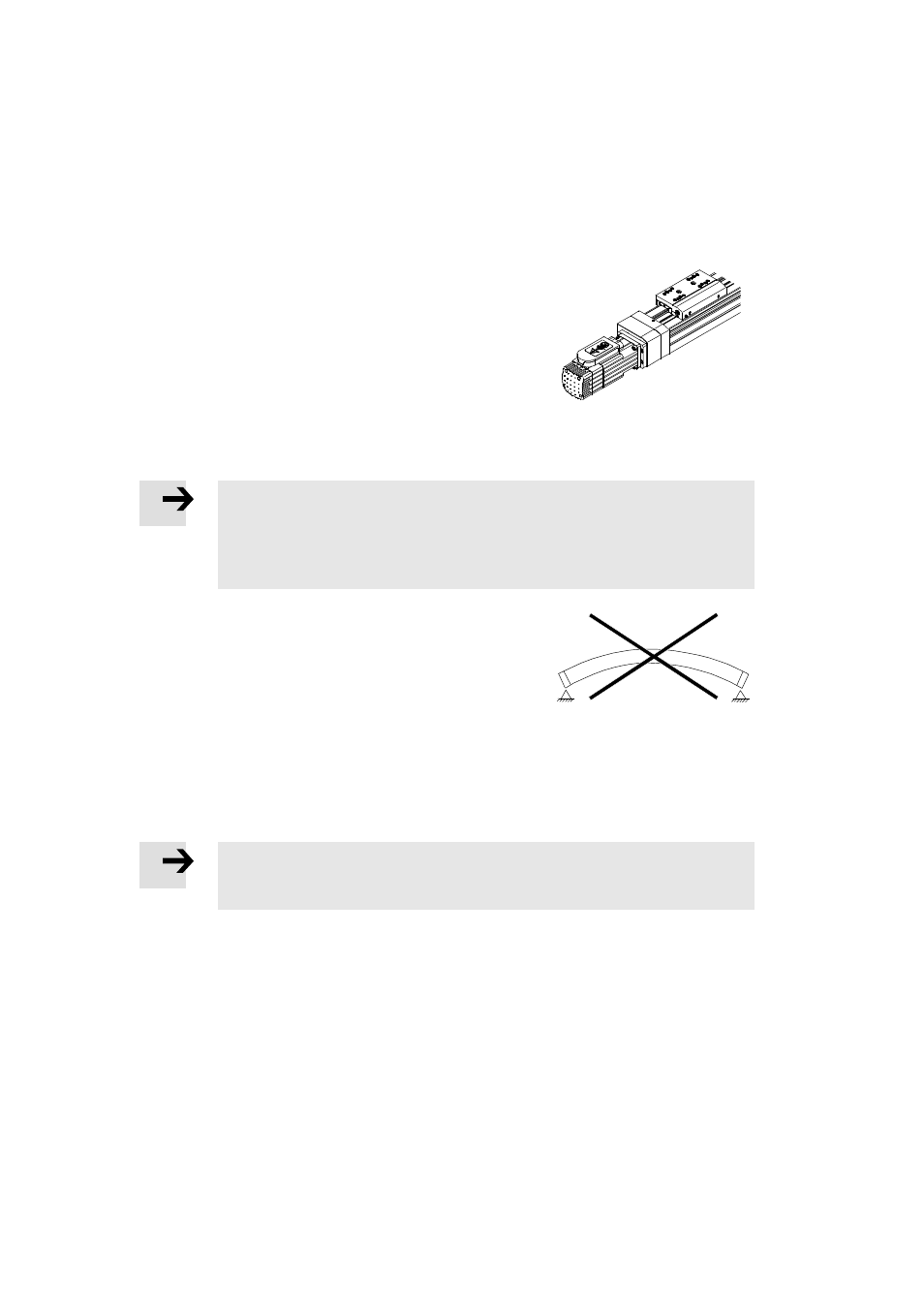

Fig. 3
5.1.1 Montera produkten
Information
För höga dragbelastningar kan leda till att gavelskruvarna lossnar.
• EGC-...-BS-KF ska inte bara fästas i lagerkåpan via fotfästena, utan alltid även
monteras med profilfästen eller spårmutterfästen ( Tab. 1).
EGC-HD-...-BS kan inte fästas i lagerkåpan.
• Se till att monteringen sker utan spänning och deformation
(kontaktytans jämnhet ≤ 0,05 % av slaglängden; max. 0,5 mm).
Vid portalmontering måste du även sörja för att axlarna är
parallella. Kontakta din lokala Festo-serviceavdelning för mer
information.
Fig. 4
• Placera EGC så att manöverdonen är åtkomliga.
• Beakta de nödvändiga stödavstånden.
Diagrammen ( 13 Karakteristik) visar stödavstånden som beräknas på basis av monteringsläget
och arbetslasten.
En funktionskontroll måste utföras varje gång de angivna stödavstånden överskrids.
Information
Olämpliga monteringsvarianter kan skada EGC.
• Se till att fästelementen befinner sig utanför åkvagnens rörelseområde.
