DGC-HD
8
Festo – DGC-HD – 1304NH Русский
5.1.2
Монтаж полезной нагрузки
В случае твердых и жестких полезных нагрузок (например, из стали):
Примечание
Изгиб алюминиевой каретки под действием
полезной нагрузки с выпуклой или вогнутой
поверхностью сокращает срок службы
направляющей.
•
Проследите за соответствием отклонения
плоскостности монтажной поверхности
полезных нагрузок t ≤ 0,01 мм.
При использовании дополнительной каретки
необходимо компенсировать возможные
разности высот.

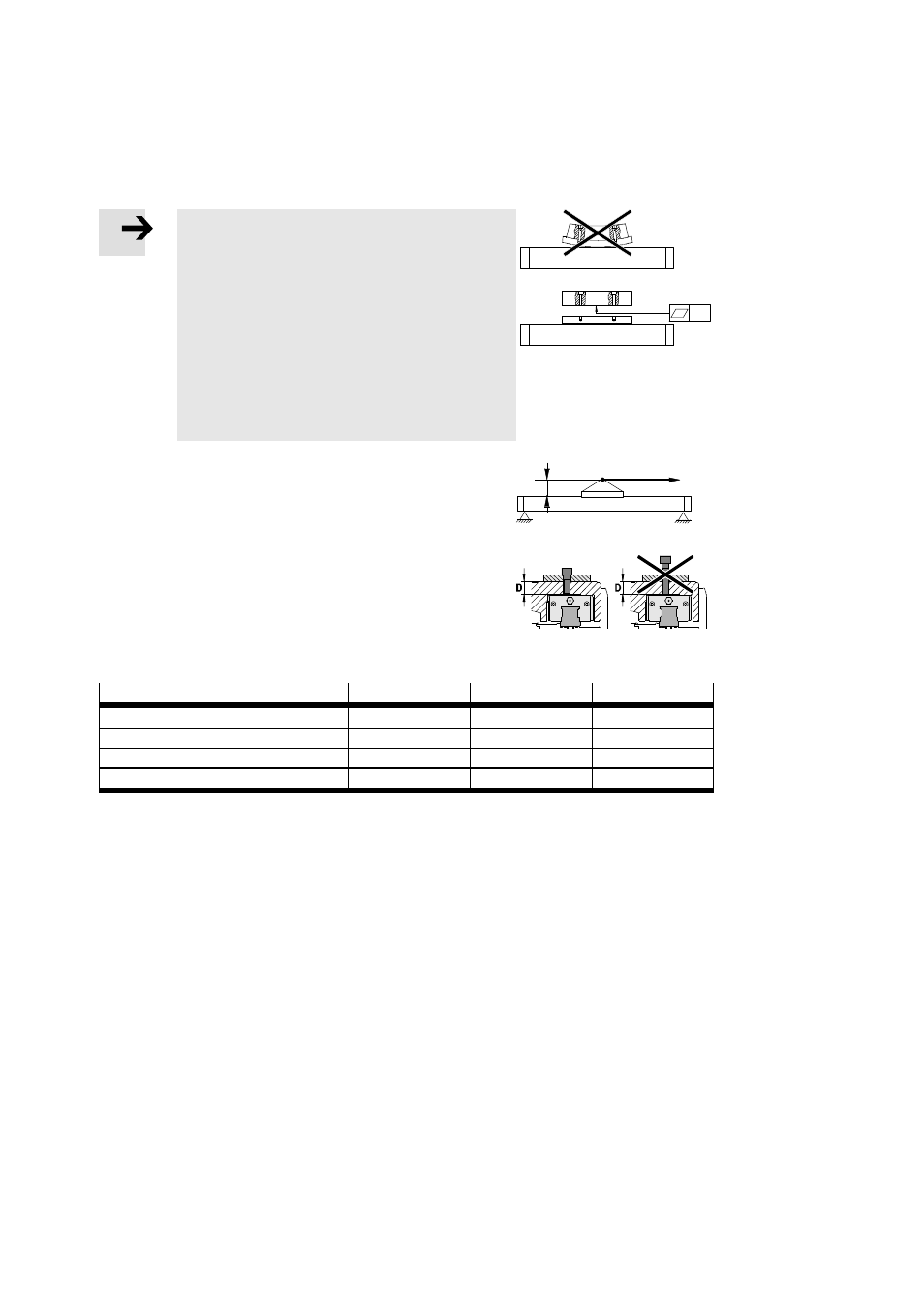

Fig. 5
t
•
Расположите полезную нагрузку так, чтобы опрокидывающий
момент в результате действия силы F (параллельно оси
перемещения) и плеча рычага “а” оставался небольшим.
Fig. 6
a
F
•
Закрепите полезную нагрузку винтами и центрирующими
втулками на каретке.
•
Следите за тем, чтобы соблюдались моменты затяжки и макс.
глубина ввинчивания D.
Fig. 7
Типоразмер
18
25
40
Винт (сбоку/сверху)
M5
M6
M6
Макс. глубина ввинчивания D
[мм]
8,4
9,5
10
Центрирующий элемент (H7)
[мм]
∅ 9
∅ 9
∅ 9
Момент затяжки
[Н·м]
5,9
9,9
9,9
Tab. 3
Для полезных нагрузок с собственной направляющей:
•
Отрегулируйте направляющие полезной нагрузки и DGC-HD строго параллельно.
Так вы избежите перегрузки направляющей и повышенного износа.
