DGC-HD
Festo – DGC-HD – 1304NH Русский
15
11

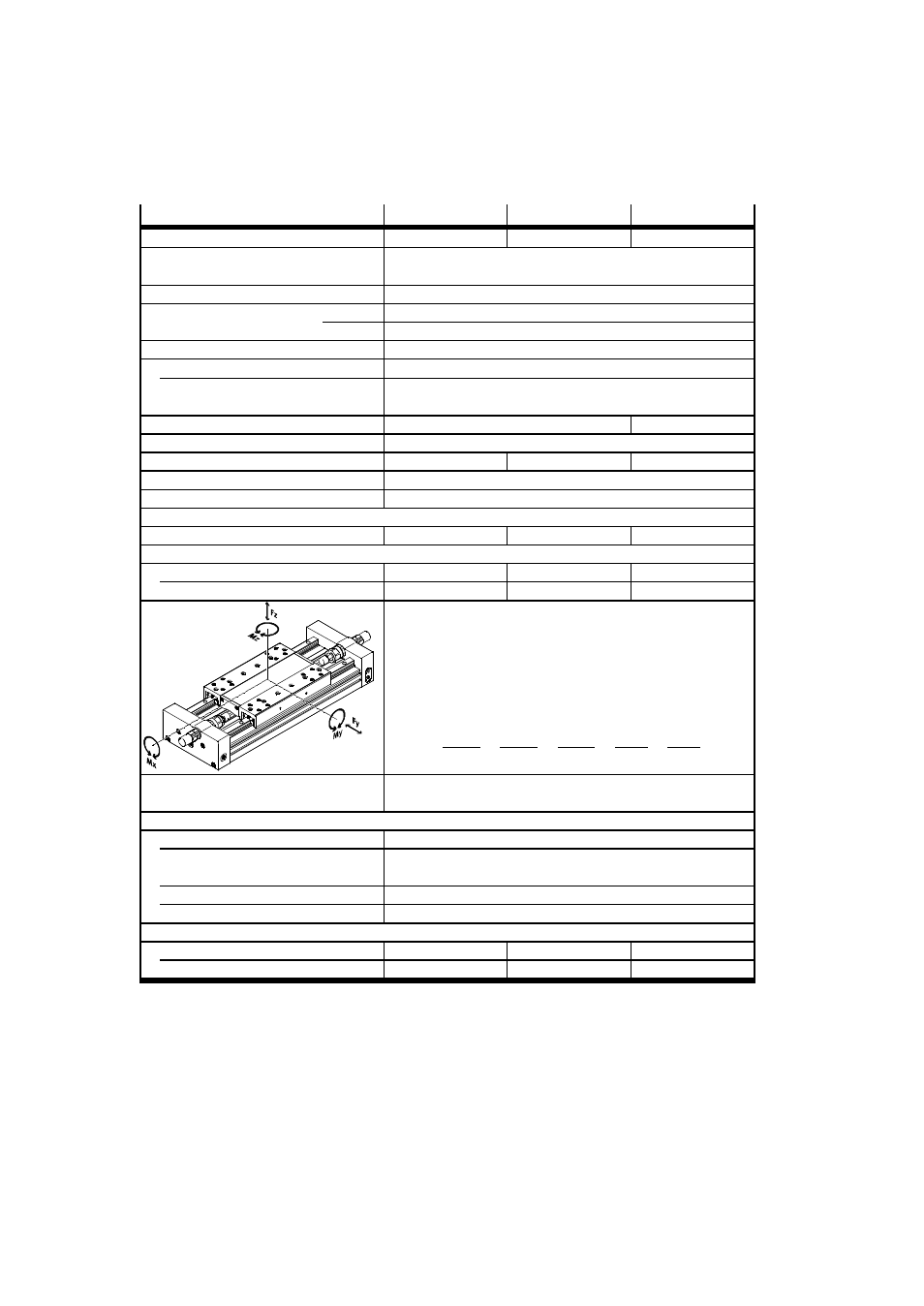

Технические характеристики
Типоразмер
1)
18
25
40
Пневматическое присоединение
M5
G1/8
G1/4
Конструктивное исполнение
Пневматический линейный привод с направляющей
большой грузоподъемности
Направляющая
Шариковая линейная направляющая
Демпфирование
YSR
Амортизатор, крутая характеристическая кривая
YSRW
Амортизатор, плавная характеристическая кривая
Монтажное положение
Любое
Рабочая среда
Сжатый воздух согласно ISO 8573-1:2010 [7:–:–]
Примечание по рабочей среде
Возможна эксплуатация с воздухом, содержащим масло
(требуется в дальнейшей эксплуатации)
Рабочее давление
[бар]
2,5 … 8
1,5 … 8
Окружающая температура
[°C]
–10 … +60
Теор. усилие при 6 бар
[Н]
153
295
754
Макс. скорость
[м/с]
3
Макс. энергия удара
(
www.festo.com/catalogue)
Допуст. усилия, воздействующие на каретку
Fy
max
= Fz
max
[Н]
3650
5600
13000
Допуст. моменты, воздействующие на каретку
Mx
max
[Н·м]
140
300
900
My
max
= Mz
max
[Н·м]
275
500
1450
Условие для комбинированных нагрузок:
f
v
=
|Mx|
Mx
max
+
|My|
My
max
+
|Mz|
Mz
max
+
|Fy|
Fy
max
+
|Fz|
Fz
max
≤ 1
Указание по материалам
Содержание LABS (веществ, ослабляющих адгезию
лакокрасочных покрытий)
Материалы
Профиль, крышка, каретка
Алюминий
Шарикоподшипник,
направляющая, винты
Сталь
Скребок
Полиоксиметилен
Уплотнения
Нитрильный каучук, ТЭП-У
Вес
0-ход
[кг]
3,987
7,509
20,469
на 10 мм хода
[кг]
0,071
0,105
0,199
1)
Для назначения размеров предлагается следующий инструмент: расчетная программа “DGC-QuickCalc”
(
www.festo.com/sp)
Tab. 9
