Расположите DGC-HD так, чтобы обеспечить доступ к элементам управления.
•
Соблюдайте требуемое расстояние между опорами. На диаграммах (
12 “Графики
характеристик”) показано расстояние между опорами, которое получено в зависимости от
монтажного положения и полезной нагрузки. При выходе за пределы указанных минимальных
расстояний в отдельных случаях обязательно требуется функциональное испытание.
Примечание
Выбор неподходящих вариантов крепления может привести к повреждению
DGC-HD.
•
Убедитесь в том, что крепежные элементы расположены вне зоны перемещения
каретки.
•
Закрепите DGC-HD.
•
Выберите соответствующие принадлежности из нашего каталога (
www.festo.com/catalogue).

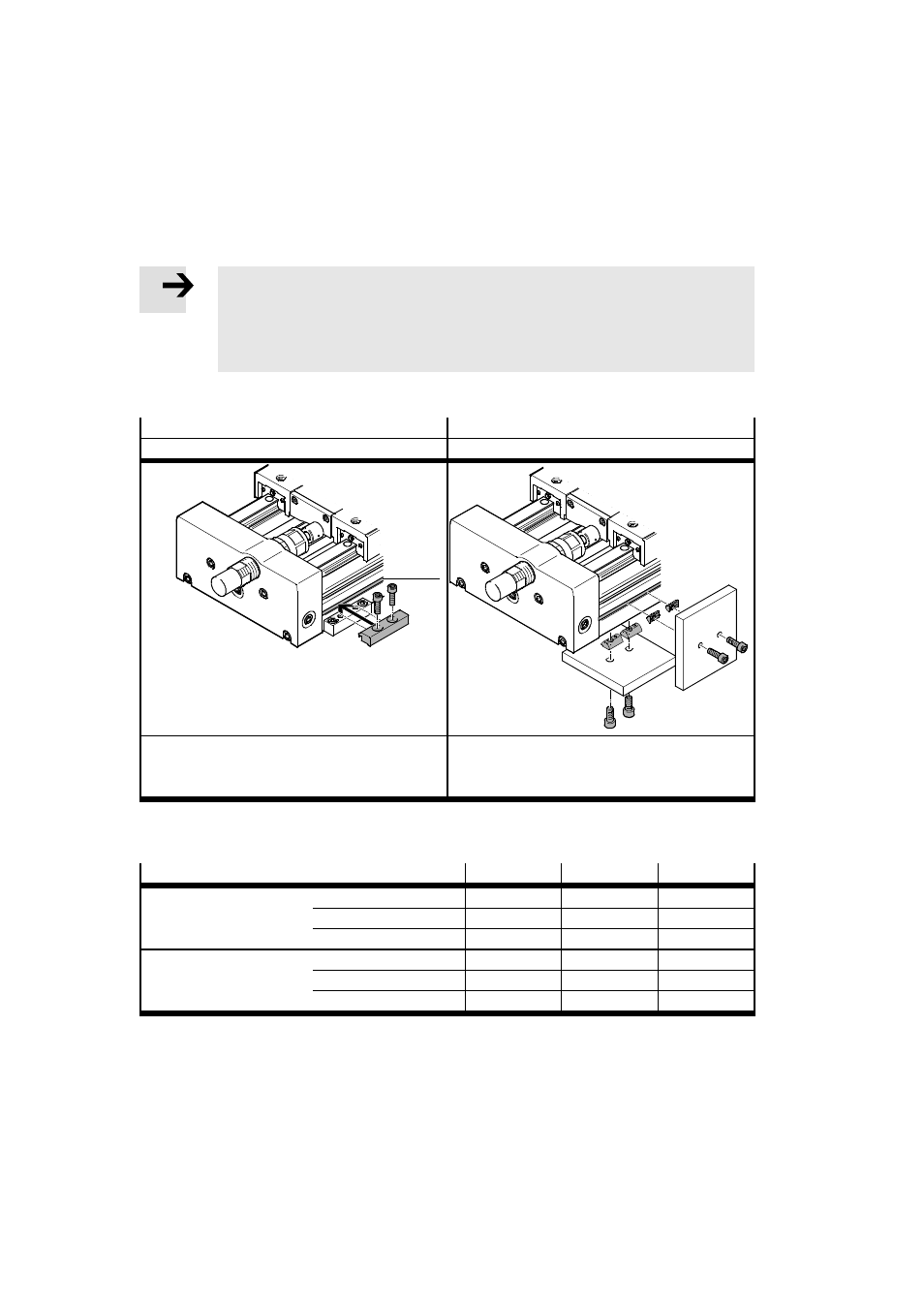

Профильное крепление
Крепление с пазовыми вкладышами
MUE
NST
aA
Профильное крепление в пазу
aA крепежной
поверхности
8
Крепление с пазовыми вкладышами в пазу
aA.
При повороте вкладыши входят в паз по всей
длине профиля
Tab. 1
•
Равномерно закрутите крепежные винты с указанным ниже моментом затяжки.
Типоразмер
18
25
40
Винт
MUE
M5
M5
M8
NST (сбоку)
M5
M5
M6
NST (снизу)
M5
M6
M6
Момент затяжки
MUE
[Н·м]
5
5
20
NST (сбоку)
[Н·м]
5,9
5,9
9,9
NST (снизу)
[Н·м]
5,9
9,9
9,9
Tab. 2
