Распайка разъемов
При подключении рвзъемов GPI или RS 232C убедитесь в соответствии чисел кондукторов и штырьков. Используйте экранирован
ные кабели и экранирование на корпусе вилки.
Разъем RS 42
Разъем RS 232 C

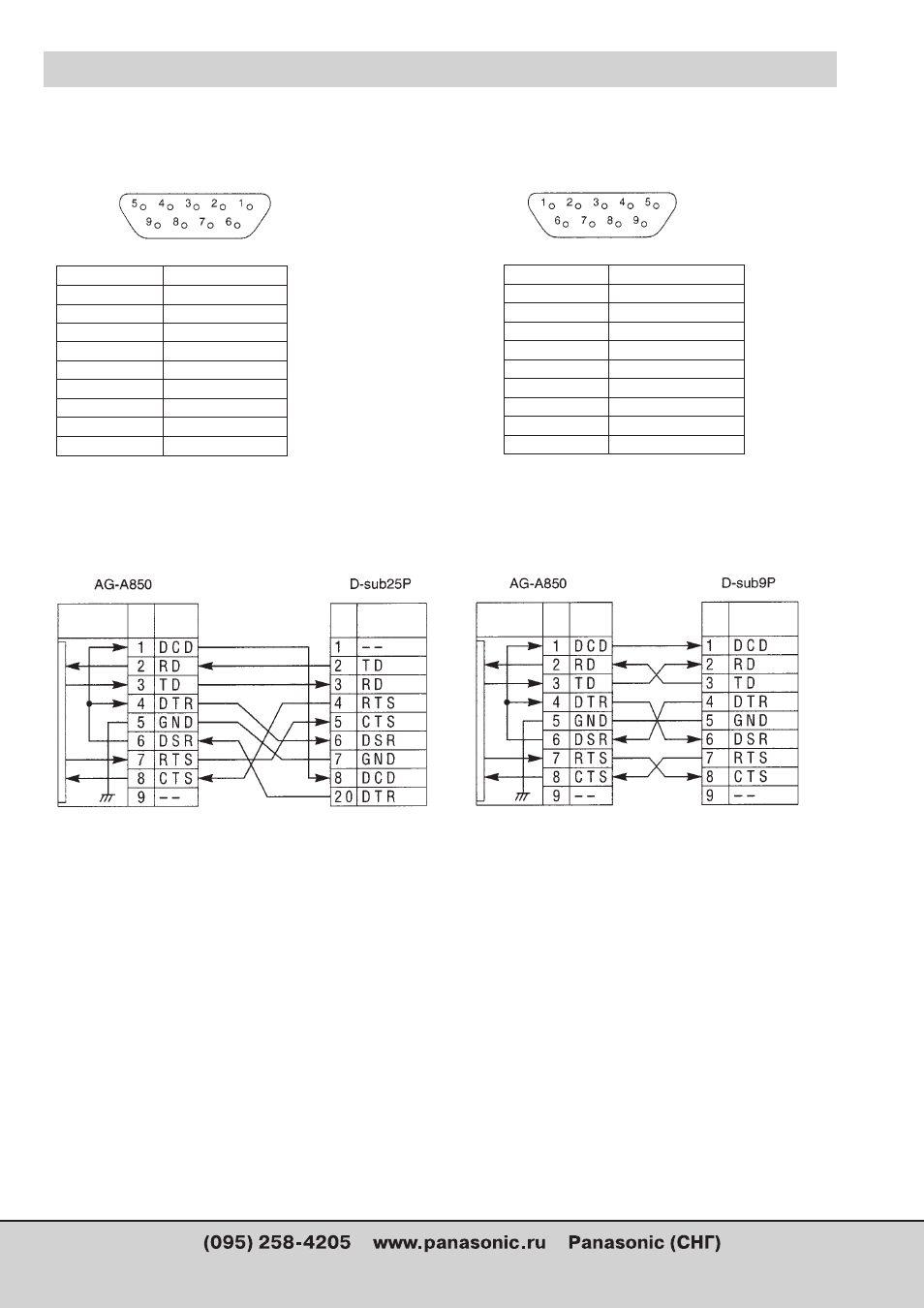

Соединение с внешними устройствами (рекомендуемое для RS 232C).
Ниже приведены соединения, рекомендуемые для AG A850. В зависимости от конкретного внешнего устройства (персональный
компьютер и т.д.) есть несколько других альтернативных методов.
80
Внутренняя
разводка
№
Сигнал
№
Сигнал
Внутренняя
разводка
№
Сигнал
№
Сигнал
"Мама"
"Папа"
Номер контакта
Сигнал
1
Земля
2
Прием А
3
Передача В
4
Передача общий
5
Резервный
6
Прием общий
7
Прием В
8
ПередачаА
9
Земля
Номер контакта
Сигнал
1
DCD
2
RD
3
TD
4
DTR
5
Земля
6
DSR
7
RTS
8
CTS
9
Спецификация соединительного кабеля
80
