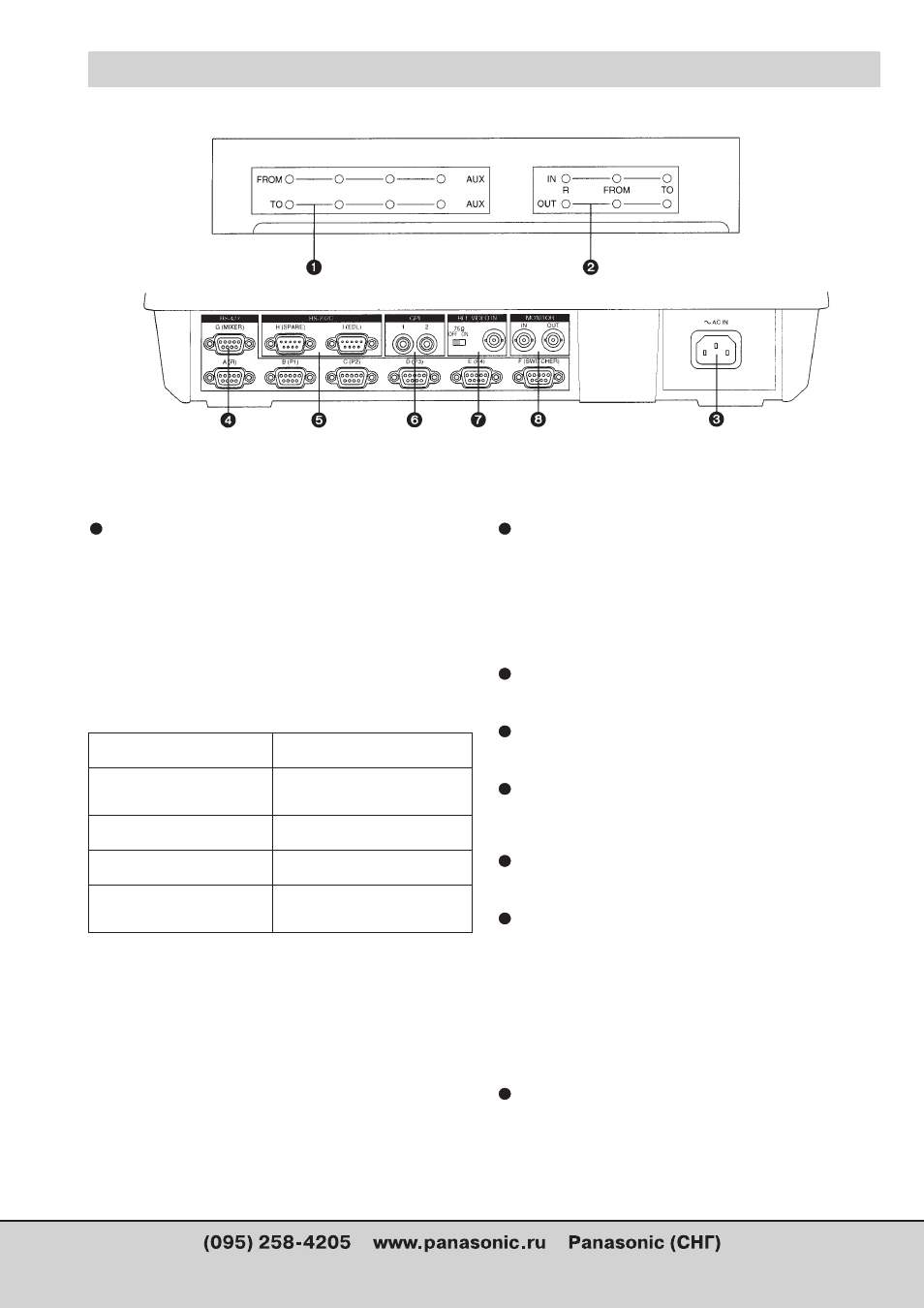

Дисплей настройки монтажных данных/панель разъемов
9) Дисплей настройки монтажных
данных
Дисплей настройки источника редактирования
На дисплее горит лампочка, расположенная непосредст
венно над переключателем источника/VTR соответственно
выбранному источнику (Р1, Р2, Р3 или Р4).
Если в качестве источника выбран вспомогательный ис
точник (AUX1, AUX2, AUX3 или AUX4), то также загорится
лампочка AUX.
На верхней части дисплея (FROM) (откуда) отображается
FROM источник для редактирования вырезкой и A/B roll
редактирования; на нижней части дисплея (TO) (куда) ото
бражается TO источник для A/B roll редактирования.
Режимы настроек и индикаторы
Горизонтальный ряд
мигающих красных лампочек Нет настройки источника
Мигающая красная лампочка Источник установлен,
но не установленыточки редакти
рования
Горящая красная лампочка Установлена одна
точка редактирования источника
Горящая желтая лампочка Теперь установлены все
точки редактирования источника
Горящая зеленая лампочка Теперь установлены
все точки редактирования
монтажных данных
Редактирование возможно, если лампочка горит зеленым цве
том. Даже если лампочка горит или мигает красным или желтым
цветом, то редактирование возможно в следующих случаях:
·
В том случае, если редактируемые данные не положены в
основу другой точки редактирования, то обработка и редакти
рование монтажных данных будет выполнена автоматически.
·
Если редактирование выполняется без установленной вы
ходной (OUT) точки редактирования, то в процессе редакти
рования нажмите кнопу MARK OUT или AUTO EDIT/END и
установите выходную точку (OUT) редактирования. (откры
тое редактирование).
·
В том случае, когда будет настраиваться только видеомагни
тофон источник и редактирование будет проводиться на на
стоящей позиции кассеты. (park and edit).
Дисплей настройки точки редактирования
На этом дисплее загораются индикаторы точек редакти
рования, которые были установлены для видеомагнито
фона рекордера, источника FROM и источника ТО. Лам
почки входной и выходной точек (IN и OUT) загораются в
том случае, если установлены входная и выходная (IN и
OUT) точки редактирования и продолжительность.
10)Панель разъемов
Разъем под питание АС (переменный ток)
Используется для подключения силового кабеля, идущего
от источника питания АС 220 240 В.
Разъем RS 422
Используется для подключения видеомагнитофона, ви
деомикшера или аудиомикшера.
Разъем RS 232С
Используется для подключения персонального компьюте
ра или внешнего устройства. разъем Н (SPARE) не исполь
зуется.
Разъемы GPI.
Используются для подключения внешних устройств, с ко
торых подаются выходные пусковые сигналы.
Разъем REF VIDEO IN/концевой выключатель
на 75 Ом.
На этот вход подается внешний опорный сигнал (СЧП –
сигнал черного поля или сигнал COLOR BAR – таблица те
стового сигнала для настройки качества видеосигнала)
для монтажных систем, требующих высокий уровень точ
ности редактирования. В том случае, если сигналы посту
пающие на устройство дальше передаваться не будут, то
установите концевой выключатель в положение ON. Если
используется ВNC разъем типа Т для разделения сигна
лов, то установите выключатель в положение OFF.
Разъемы MONITOR IN/OUT.
Используется для подключения TV монитора к выходу
MONITOR OUT для вывода на экран монитора статуса и
другой информации. Также можно выводить изображение,
поступающее через вход MONITOR IN, через выход
MONITOR OUT. (функция DISP).
