Подключения монтажной системы
Помимо видеомагнитофонов с возможностью дистанционного
управления (9 pin), к монтажному контроллеру AG A850 можно
подключать видеомикшеры и другие устройства.
В данном разделе описаны возможные подключения на трех
примерах с типичной конфигурацией.
1. Система редактирования вырезкой, использующая плеер
и рекордер.
2. Система редактирования А/В roll, использующая 4 плеера
и рекордер.
3. Система редактирования А/В roll с несколькими рекорде
рами, использующая 2 плеера и 4 рекордера.
*Технические характеристики на модели, которые можно подключить находятся в конце данного руководства. Запросы по поводу
других поддерживаемых устройств направляйте либо вашему дилеру, либо в ближайший сервисный центр.

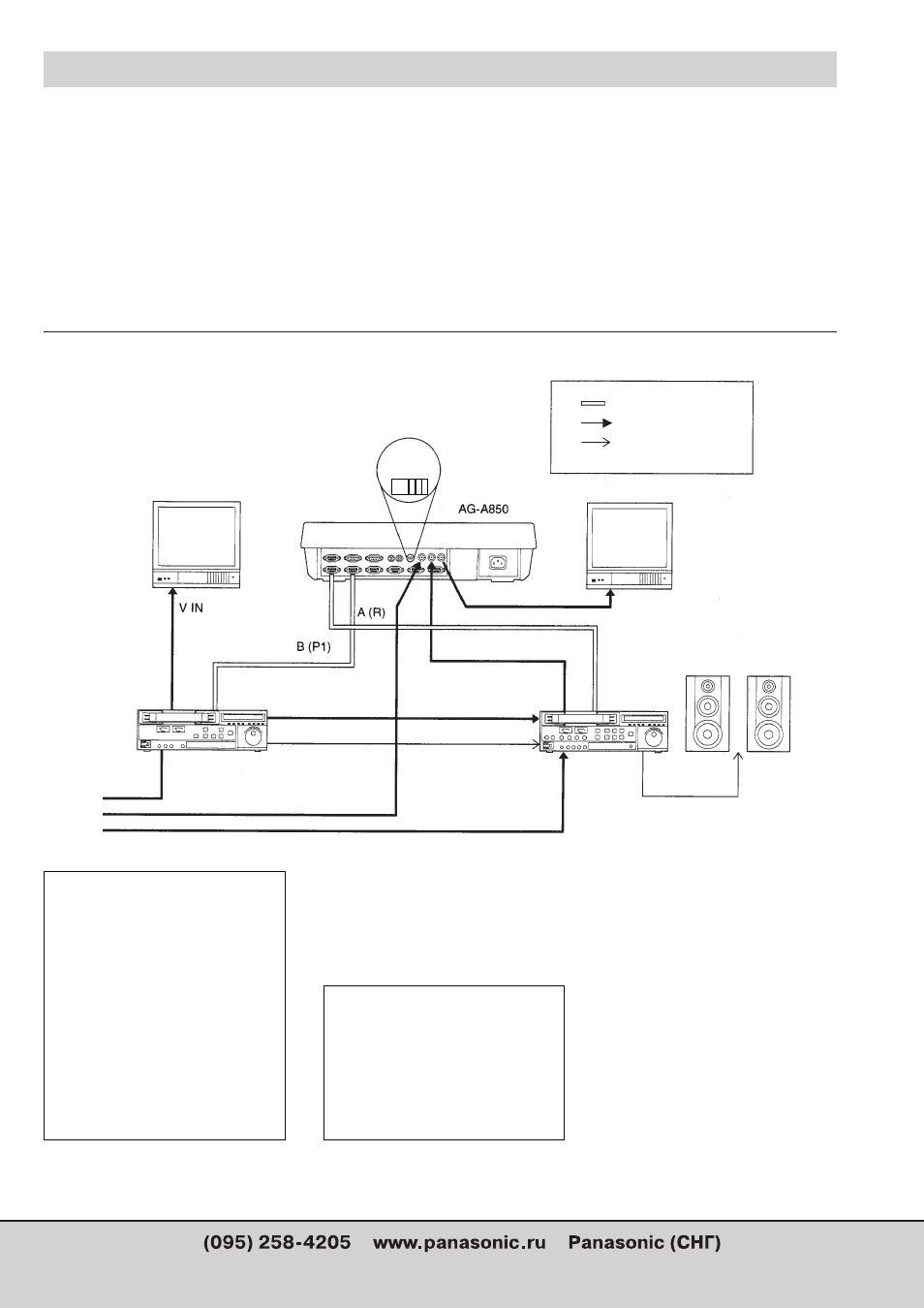

Система редактирования вырезкой, использующая плеер и рекордер.
14
Монитор источника
Основной
монитор
MONITOR
OUT
Рекордер Плеер
REF
VIDEO
дистанционное
управление
видео сигнал
аудио сигнал
75 Ом.
OFF ON
Если AG A850 используется в ре
жиме работы с ограничениями, то
убедитесь в том, что управляющий
сигнал рекордера подключен к А
(R), а управляющий сигнал видео
магнитофона (плеера) подключен к
В (Р1).
·
Сигнал, поступающий на коннек
тор REF. VIDEO IN записывающе
го видеомагнитофона (рекорде
ра) может быть разным в зависи
мости от модели используемого
видеомагнитофона.
Более по
дробную информацию см. в ин
струкции по эксплуатации, при
лагаемой к видеомагнитофону.
Коннектор REF.VIDEO на монтаж
ном контроллере AG A850 должен
быть подключенным.
В том случае, если его подключе
ние невозможно, то редактирова
ние следует проводить, установив
кнопку SYNC GRADE в положение
OFF.
REMOTE
PRF
VIDEO
IN
PRF
VIDEO
IN
V IN
A IN
MONITOR OUT
MONITOR OUT
REMOTE
A OUT PЕF
VIDEO
IN
MONITOR IN
