Подключения монтажной системы

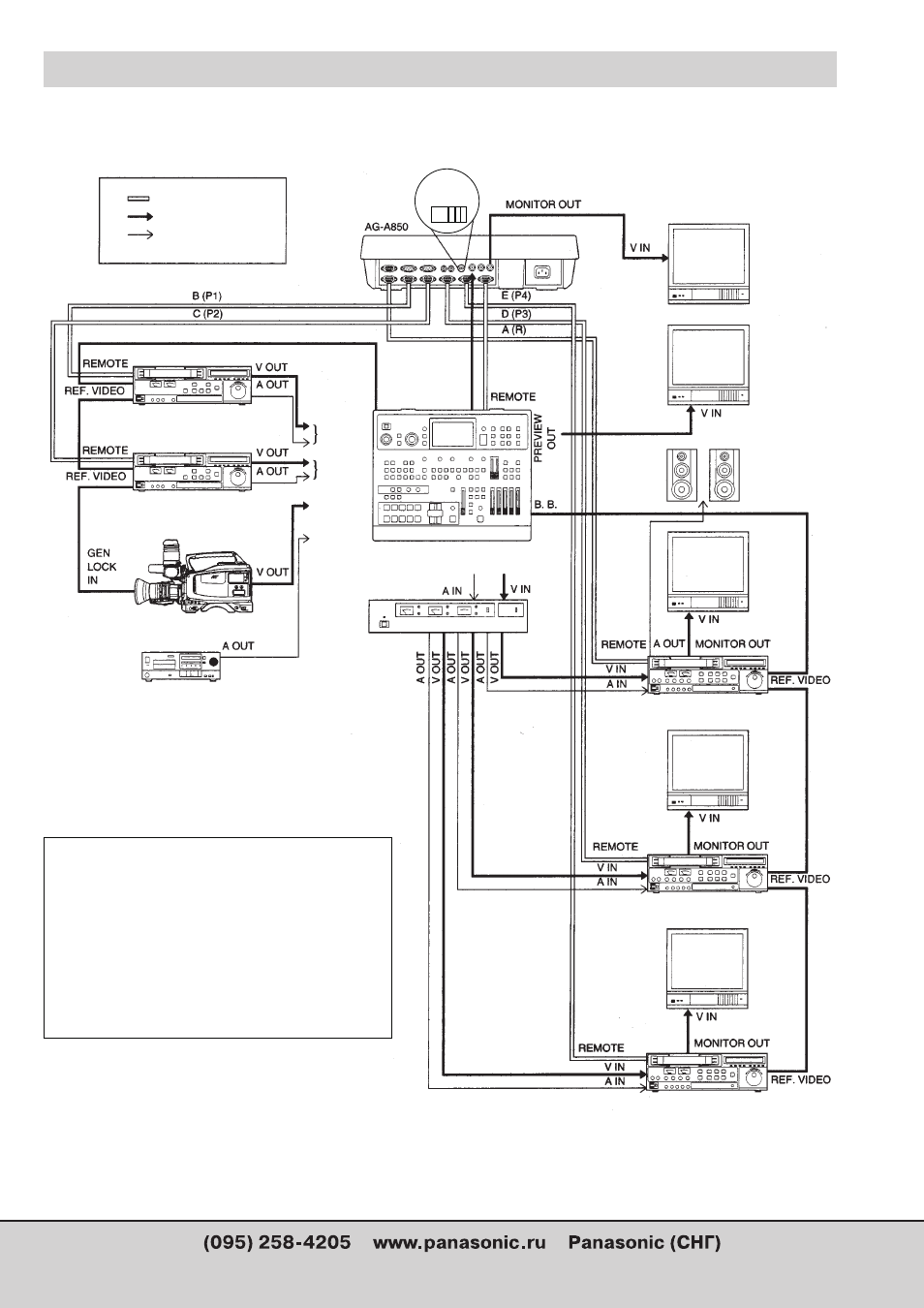

Система редактирования А/В roll с несколькими рекордерами, использующая 2 плеера и 4 рекордера.
16
дистанционное
управление
видео сигнал
аудио сигнал
Плеер 1
Плеер 2
Видеокамера
(Установите 75 омный переключатель на видеомагнито
фоне, на котором должен остановиться сигнал REF.VIDEO
в положение ON (вкл.), а на остальных в положение OFF
(выкл)).
CD плеер
Источник1
Источник 2
Источник 3
Источник4
видеомикшер / аудиомикшер
Распределитель
видео / аудио
F (переключатель)
Монитор статуса
Монитор источника
Монитор
Монитор
Монитор
Главный рекордер
Подчиненный рекордер 1
Подчиненный рекордер 2
·
Сигнал, поступающий на коннектор REF. VIDEO IN
записывающего видеомагнитофона (рекордера),
может быть разным, в зависимости от модели ис
пользуемого видеомагнитофона и конфигурации
системы. Более подробную информацию см. в ин
струкциях по эксплуатации, прилагаемых к видео
магнитофонам и микшерам.
·
В том случае, если используются два и более ре
кордеров следует изменить SET UP. Более по
дробно см. раздел PORT STATUS (Состояние Пор
та) в таблице Настроек Системы.
