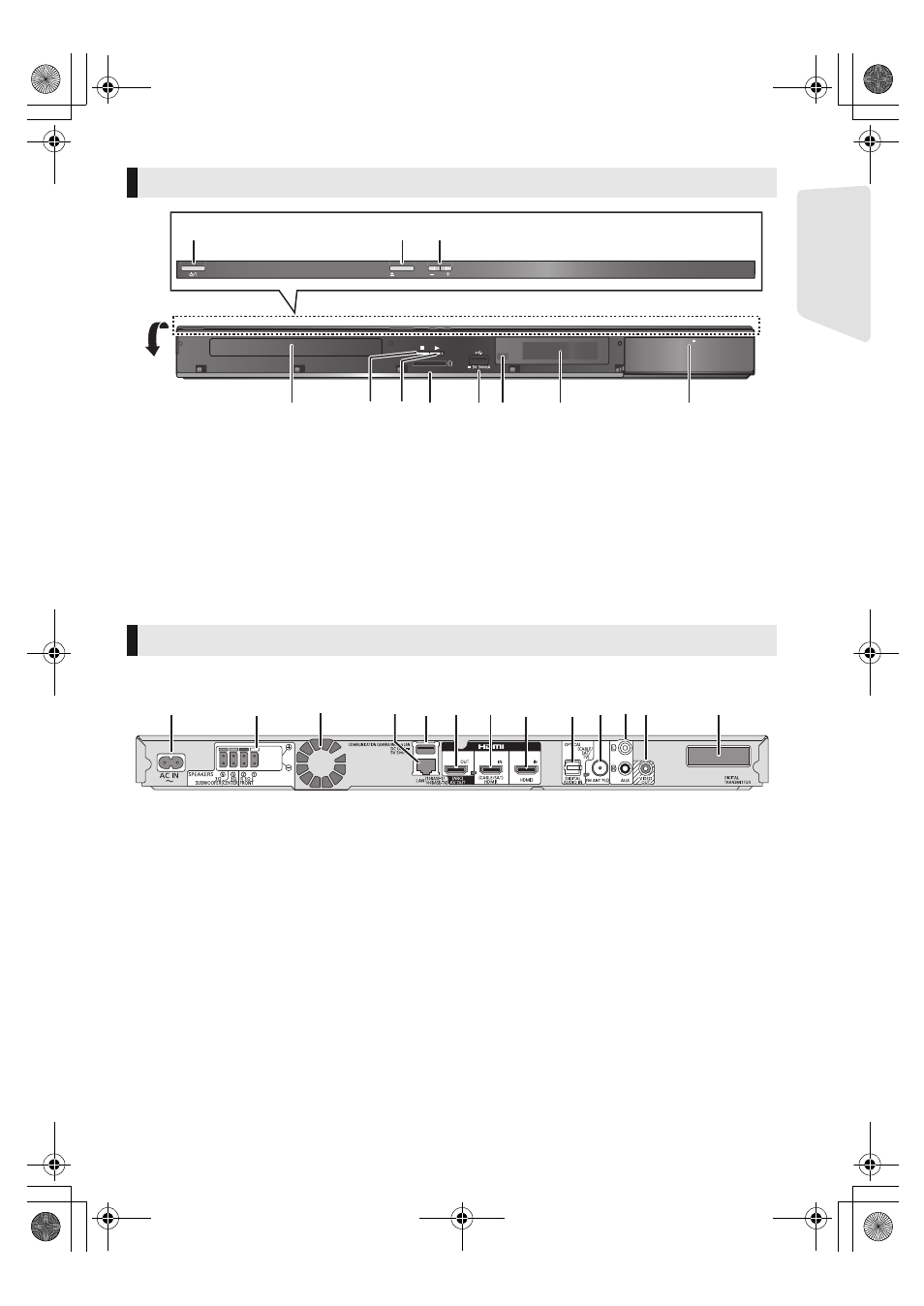

Основное устройство (спереди), Ocнoвнoй блoк (сзади) – Инструкция по эксплуатации Panasonic SC-BTT790
Страница 9
9
Перед
эксплуата-цией
VQT3Z80
1
Переключатель режима ожидания/включения
(Í/I) (> 18)
Нажмите для переключения аппарата из
активного режима в режим ожидания или
обратно. В режиме ожидания устройство
продолжает потреблять незначительное
количество энергии.
2
Открытие или закрытие лотка диска (> 20)
3
Настройка громкости аппарата
4
Лоток диска
5
Стоп (> 23)
6
Пуск воспроизведения (> 23)
7
Гнездо для SD карты (> 20)
8
Порт USB (> 20)
9
Датчик сигнала пульта ДК
Расстояние: в пределах приблиз. 7 м.
Угол: Приблизительно 20e вверх и вниз, 30e влево
и вправо
10 Дисплей
11 док-станция для iPod/iPhone (> 26)
1
Вход AC IN (> 17)
2
Разъемы колонки (> 12)
3
Охлаждающий вентилятор
4
Порт LAN (локальной сети) (> 16)
5
Порт USB (> 16, 30)
6
Выход HDMI AV OUT (ARC) (> 13, 15)
7
HDMI1 IN (CABLE/SAT) разъем (> 15)
8
HDMI2 IN разъем (> 15)
9
Разъемы DIGITAL AUDIO IN (> 13, 14, 15)
10 Разъем для радиоантенны FM (> 14)
11 Вход AUX (> 14)
12 Выход VIDEO OUT (> 14)
13 Док-станция цифрового передатчика для
беспроводной системы
Основное устройство (спереди)
VOL
OPEN/CLOSE
SD CARD
iPod
1
2
3
4
5
7
6
11
9
10
8
Ocнoвнoй блoк (сзади)
1
2
3
4
5
6
7
13
11 12
8
9 10
