Початок роботиї
VQT3Z80

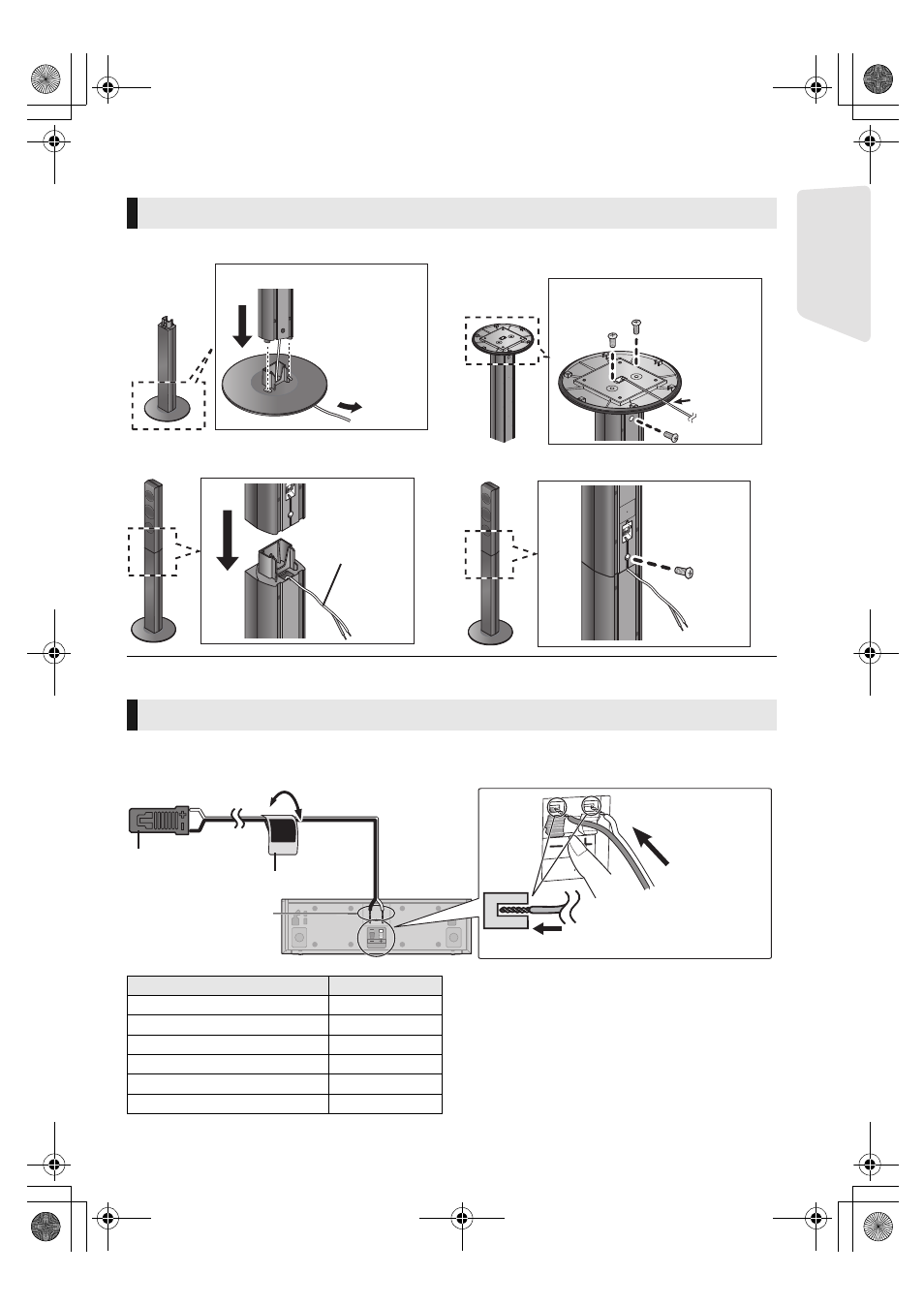

КРОК 2: Підготовка колонок
1
Приєднайте стійку до основи.
2
Щільно затягніть 3 гвинти з комплекту
поставки.
3
Приєднайте колонку.
4
Щільно затягніть гвинт із комплекту поставки.
≥ Для запобігання пошкодженням і появі подряпин постеліть м’яку тканину і виконуйте збірку на ній.
Наклейте наклейки з маркуванням кабелів (постачаються в комплекті) та підключіть кабелі колонок до
колонок.
напр., Центральна колонка
Збирання передніх колонок і колонок об’ємного звучання
Протягніть кабель
колонки через основу.
Закладіть кабель колонки в паз.
Кабель для
колонок
Підготовка кабелів і здійснення підключення
CENTER
Натисніть!
r: Білий
s: Синя лінія
Наліпка кабелю колонки (постачається в
комплекті)
Роз’єм
Позначки на колонці
Наліпка кабелю колонки
Роз’єм
1
FRONT Lch 1
Білий
2
FRONT Rch 2
Червоний
3
SURROUND Lch 3
Синій
4
SURROUND Rch 4
Сірий
5
CENTER 5
Зелений
6
SUBWOOFER 6
Фіолетовий
