11
Перед
эксплуата-цией
VQT3Z80

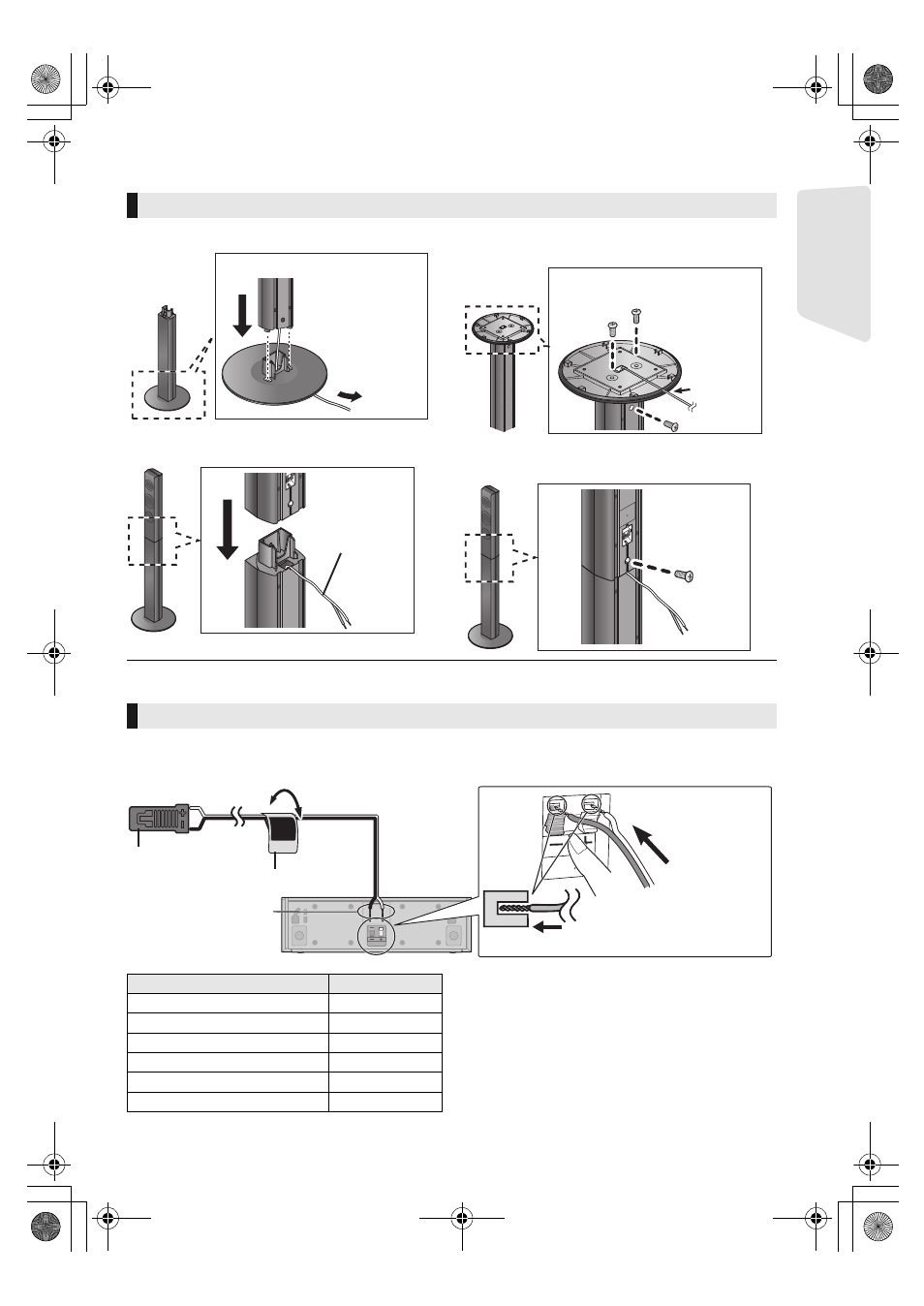

ШАГ 2: Подготовка колонок
1
Прикрепите стойку к основанию.
2
Надежно затяните 3 винта (входят в комплект
поставки).
3
Прикрепите колонку.
4
Надежно затяните винт (входит в комплект
поставки).
≥ Для предотвращения повреждений и появления царапин постелите мягкую ткань и выполняйте сборку на ней.
Прикрепите наклейку кабеля подключения к акустической колонке (входит в комплект) и подключите
кабели к колонкам.
напр., Центральная колонка
Сборка фронтальных колонок и колонок объемного звучания
Протяните кабель
подключения к
акустической колонке
сквозь основание.
Вставьте кабель подключения к
акустической колонке в паз.
Кабель
подключения к
акустической
колонке
Подсоединить кабелиподключения колонок.
CENTER
Подайте вперед
r: Белый
s: Синий линия
Наклейка кабеля колонки (входит
в комплект)
Разъем
Обозначение колонки
Наклейка кабеля колонки
Разъем
1
FRONT Lch 1
Белый
2
FRONT Rch 2
Красный
3
SURROUND Lch 3
Синий
4
SURROUND Rch 4
Серый
5
CENTER 5
Зеленый
6
SUBWOOFER 6
Фиолетовый
