63
Початок роботиї
VQT3Z80
1
Перемикач режима очiкування/увiмкнення
(Í/I) (> 72)
Натисніть, щоб перемкнути пристрій із робочого
режиму у режим очікування або навпаки. У
режимі очікування апарат споживатиме невелику
кількість енергії.
2
Відкриття або закриття лотку диска (> 74)
3
Налаштування гучностi апарату
4
Лоток диску
5
Стоп (> 77)
6
Пуск вiдтворення (> 77)
7
Гнiздо для SD карти (> 74)
8
Порт USB (> 74)
9
Датчик сигналу пульта ДК
Відстань: у межах прибл. 7 м.
Кут: Прибл. 20e вгору та вниз, 30e вліво та вправо
10 Дисплей
11 Док для iPod/iPhone (> 80)
1
Термінал AC IN (> 71)
2
Роз’єми колонок (> 66)
3
Охолоджувальний вентилятор
4
Порт LAN (локальної мережі) (> 70)
5
Порт USB (> 70, 84)
6
Термінал HDMI AV OUT (ARC) (> 67, 69)
7
HDMI1 IN (CABLE/SAT) роз’єм (> 69)
8
HDMI2 IN роз’єм (> 69)
9
Роз’єми DIGITAL AUDIO IN (> 67, 68, 69)
10 Термінал для радіоантени FM (> 68)
11 Термінал AUX (> 68)
12 Термінал VIDEO OUT (> 68)
13 Док-станція цифрового передавача системи
бездротового зв’язку

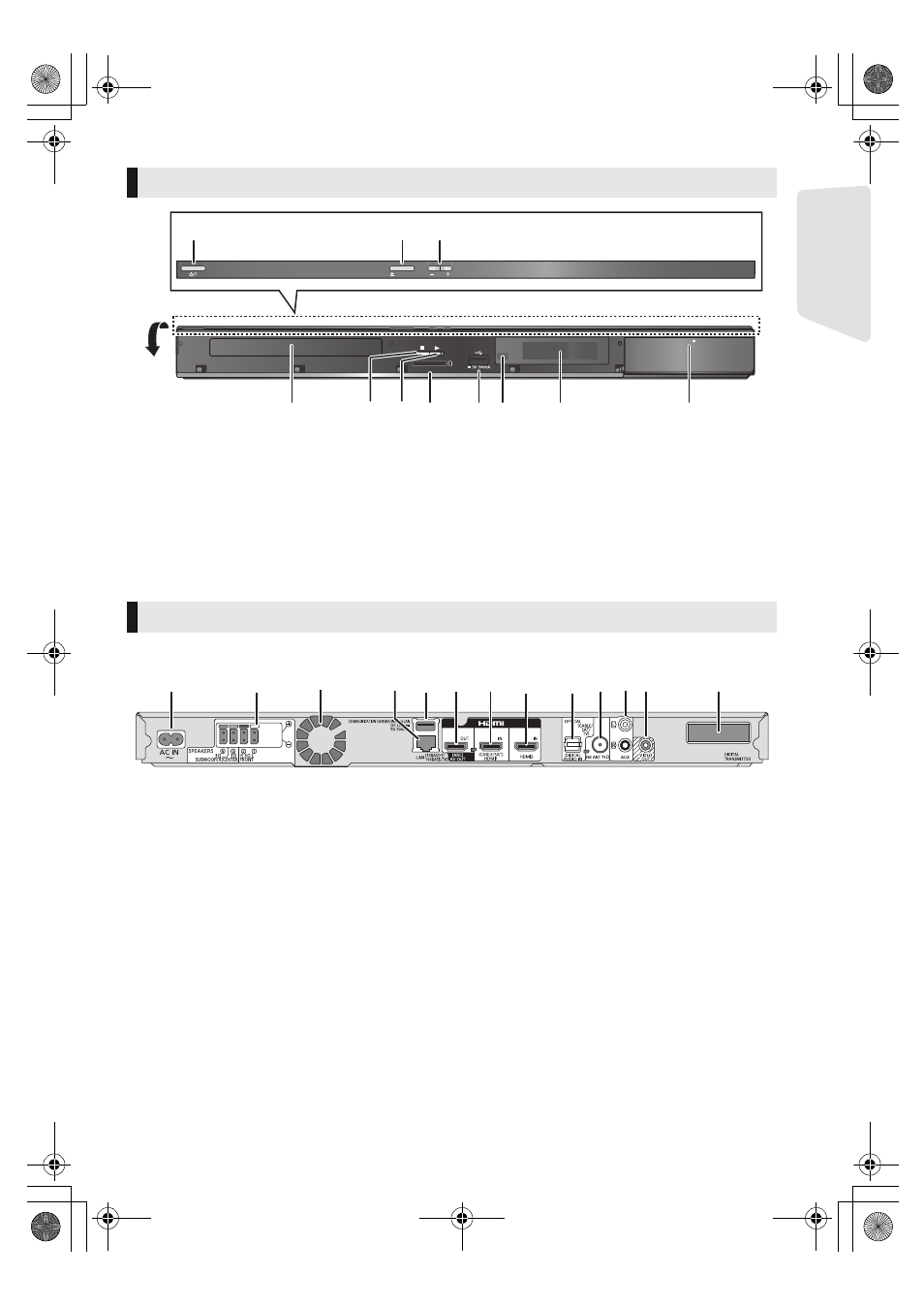

Ocнoвний aпapaт (передня панель)
VOL
OPEN/CLOSE
SD CARD
iPod
1
2
3
4
5
7
6
11
9
10
8
Ocнoвний aпapaт (задня панель)
1
2
3
4
5
6
7
13
11 12
8
9 10
