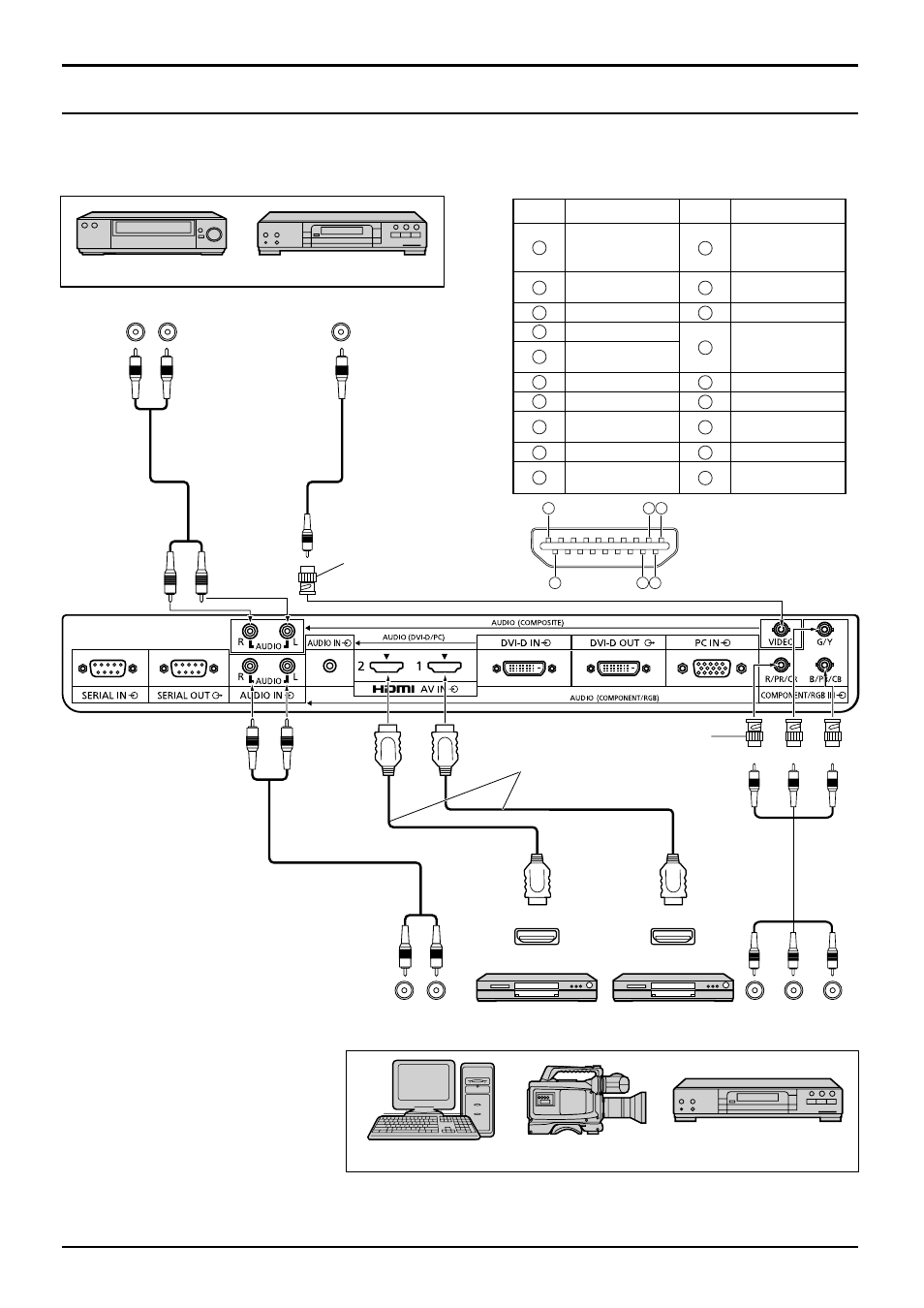

Подсоединение VIDEO, COMPONENT / RGB IN и HDMI
Примечание:
Представленное дополнительное оборудование, кабели и адаптер не поставляются с данным устройством.
Подсоединения
R
L
R
L
AUDIO OUT
AUDIO OUT
RGB OUT
Y P
B
P
R
OUT
VIDEO OUT
HDMI
AV OUT
HDMI
AV OUT
[Расположение контактов и названия сигналов для разъема HDMI]
Примечания:
• Измените установку “Выбор входа:
компонент/RGB” в меню “Установка”
на положение “Компонентный” (при
подсоединении компонентного сигнала)
или “RGB” (при подсоединении сигнала
RGB). (см. стр. 37)
• Принимает только сигналы RGB с разъема
COMPONENT/RGB IN с параметром
“Синхронизация по сигналу G”.
Разъем адаптера
RCA-BNC
Разъем адаптера
RCA-BNC
DVD плеер
DVD плеер
Видеомагнитофон
КОМПЬЮТЕР
Видеокамера RGB
19
3 1
4 2
18
Кабели HDMI
DVD плеер
DVD плеер
Контакт № Название сигнала Контакт № Название сигнала
1
T.M.D.S. данные 2+
11
Тактовая
частота T.M.D.S.
экранированная
2
T.M.D.S. данные 2
экранированные
12
Тактовая
частота- T.M.D.S.
3
T.M.D.S. данные 2-
13
CEC
4
T.M.D.S. данные 1+
14
Зарезервирован
(не подсоединен)
5
T.M.D.S. данные 1
экранированные
6
T.M.D.S. данные 1-
15
SCL
7
T.M.D.S. данные 0+
16
SDA
8
T.M.D.S. данные 0
экранированные
17
DDC/CEC Земля
9
T.M.D.S. данные 0-
18
Питание +5 В
10
Тактовая частота+
T.M.D.S.
19
Детектор “горячего”
подключения
