Подсоединения
10

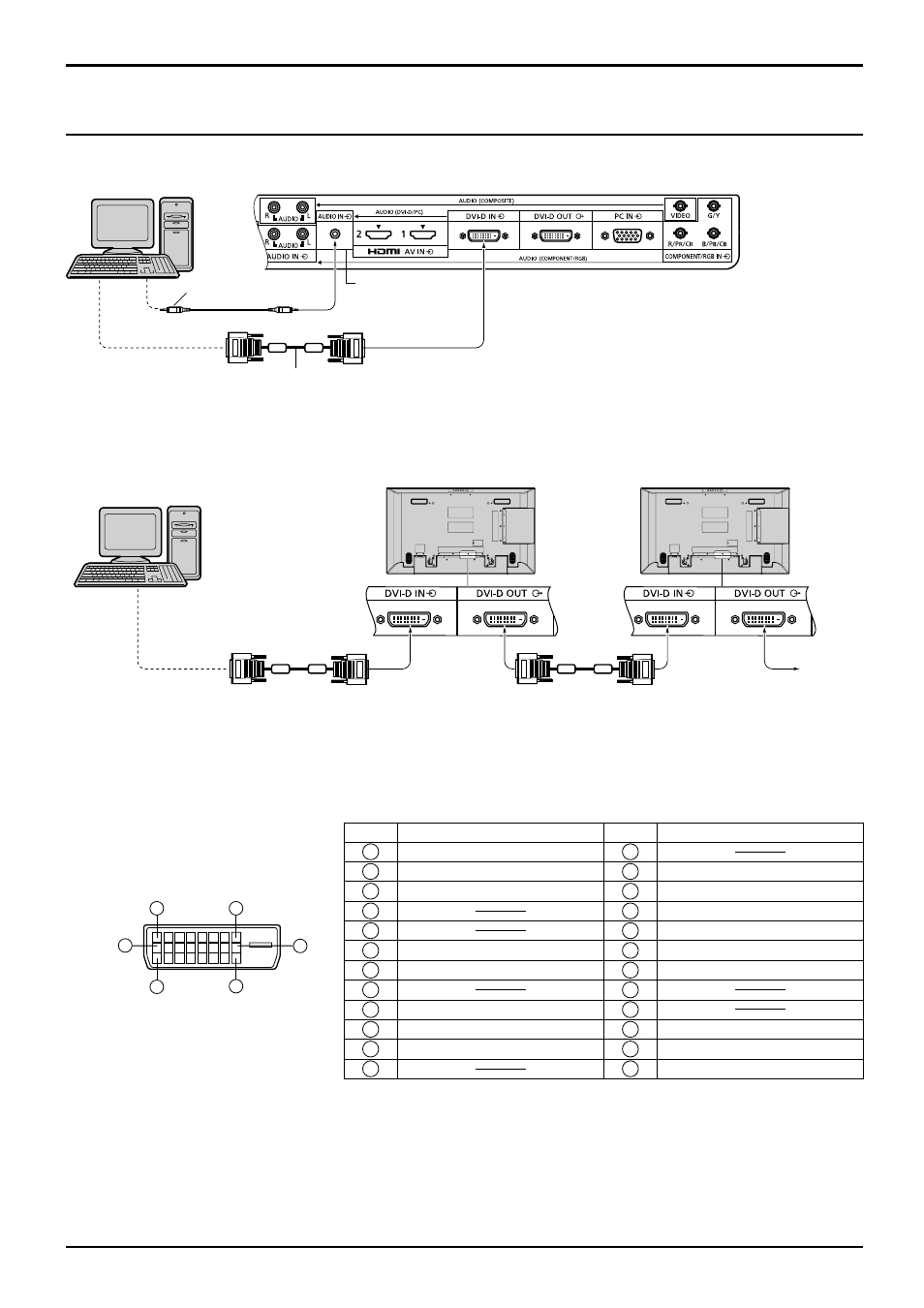

Подключение входа DVI-D IN, DVI-D OUT
Контакт №
Название сигнала
Контакт №
Название сигнала
1
T.M.D.S. данные 2-
13
2
T.M.D.S. данные 2+
14
+5 В постоянного тока
3
T.M.D.S. данные 2 экранированные
15
Земля
4
16
Детектор “горячего” подключения
5
17
T.M.D.S. данные 0-
6
Тактовая частота DDC
18
T.M.D.S. данные 0+
7
DDC данные
19
T.M.D.S. данные 0 экранированные
8
20
9
T.M.D.S. данные 1-
21
10
T.M.D.S. данные 1+
22
Тактовая частота T.M.D.S экранированная
11
T.M.D.S. данные 1 экранированные
23
Тактовая частота+ T.M.D.S
12
24
Тактовая частота- T.M.D.S
Примечания:
• Дополнительное оборудование и кабели, показанные на рисунке, не входят в данный комплект.
• Используйте кабель DVI-D с ферритовым сердечником, соответствующий стандарту DVI. В зависимости от
длины или качества кабеля может иметь место ухудшение изображения.
Расположение выводов входного/
выходного разъема DVI-D
Вид порта подключения
9
8
1
17
24
16
Видеокабель DVI с ферритовым сердечником (до 5 м)
Стереомиништепсель (M3)
ПК с видеовыходом
DVI-D
Объединен с
входом PC IN.
*
*
Примечания:
• При последовательном подключении можно подключить до 10 дисплеев, однако количество подключенных
дисплеев может быть ограничено используемым кабелем, сигналом и оборудованием.
• Предусмотрена поддержка системы HDCP для цепи, включающей до 8 последовательно подключенных дисплеев.
Последовательное подключение
Если Вы используете несколько ЖК-дисплеев, они могут быть подключены последовательно.
Первый ЖК-дисплей
Второй ЖК-дисплей
Третий и
последующие
ЖК-дисплеи
*Видеокабель DVI с ферритовым сердечником
ПК с видеовыходом
DVI-D
