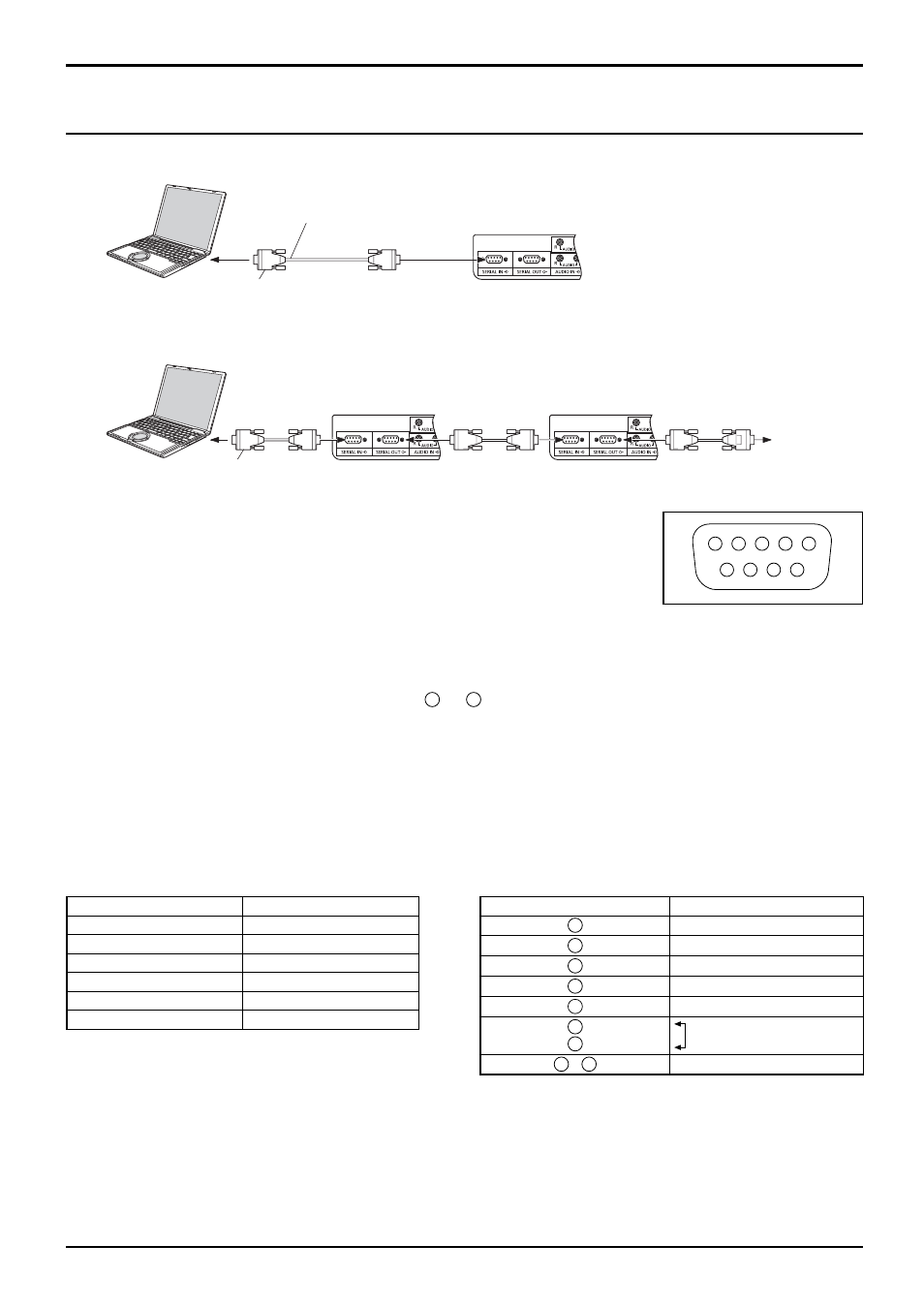

Подсоединение разъемов SERIAL
Подсоединения
Примечания:
• Используйте прямой кабель RS-232C для подсоединения
компьютера к дисплею.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются
с этим телевизором.
• Для последовательного подключения нескольких дисплеев
воспользуйтесь параметром “Serial Daisy Chain” в меню “Options”
(см. стр. 43)
• При последовательном подключении используйте прямой кабель
для подключения к контактам под номерами от
2
до
8
.
Разъем SERIAL отвечает спецификации интерфейса RS-232C, так что дисплей может управляться с
компьютера, который подключен к этому разъему.
На компьютере потребуется установить программное обеспечение, которое позволяет отправку и получение
управляющих данных, которые удовлетворяют нижеприведенным условиям. Используйте такое компьютерное
приложение, как язык программирования. За подробностями обращайтесь к документации к компьютерному
приложению.
Разъем SERIAL используется для управления дисплеем с компьютера.
Расположение контактов
для SERIAL разъема
Параметры коммуникации
Уровень сигнала
Совместимый с RS-232C
Метод синхронизации
Асинхронный
Частота передачи
9600 бит/с
Проверка четности
Отсутствует
Длина символа
8 бит
Стоп-бит
1 бит
Регулирование потока
-
Названия сигналов для разъема SERIAL IN
Контакт №
Подробности
2
R X D
3
T X D
4
DTR
5
GND
6
DSR
7
8
(Закорочено в этом аппарате)
1 • 9
NC
Эти названия сигналов используются в технических
характеристиках компьютера.
*
*
*
(Гнездо)
(Гнездо)
(Гнездо) (Гнездо)
Кроме того, при последовательном подключении нескольких ЖК-дисплеев предусмотрена возможность
управления определенным ЖК-дисплеем с помощью компьютера.
КОМПЬЮТЕР
КОМПЬЮТЕР
* Прямой кабель RS-232C
D-sub 9p
D-sub 9p
(Штекер)
(Гнездо)
Прямой кабель RS-232C
(Гнездо)
Первый ЖК-дисплей
(Штекер)
Второй ЖК-дисплей
(Штекер)
Третий
ЖК-дисплей
(Штекер)
