Подсоединение разъемов входа с пк, 11 подсоединения – Инструкция по эксплуатации Panasonic TH-42LF30ER
Страница 11

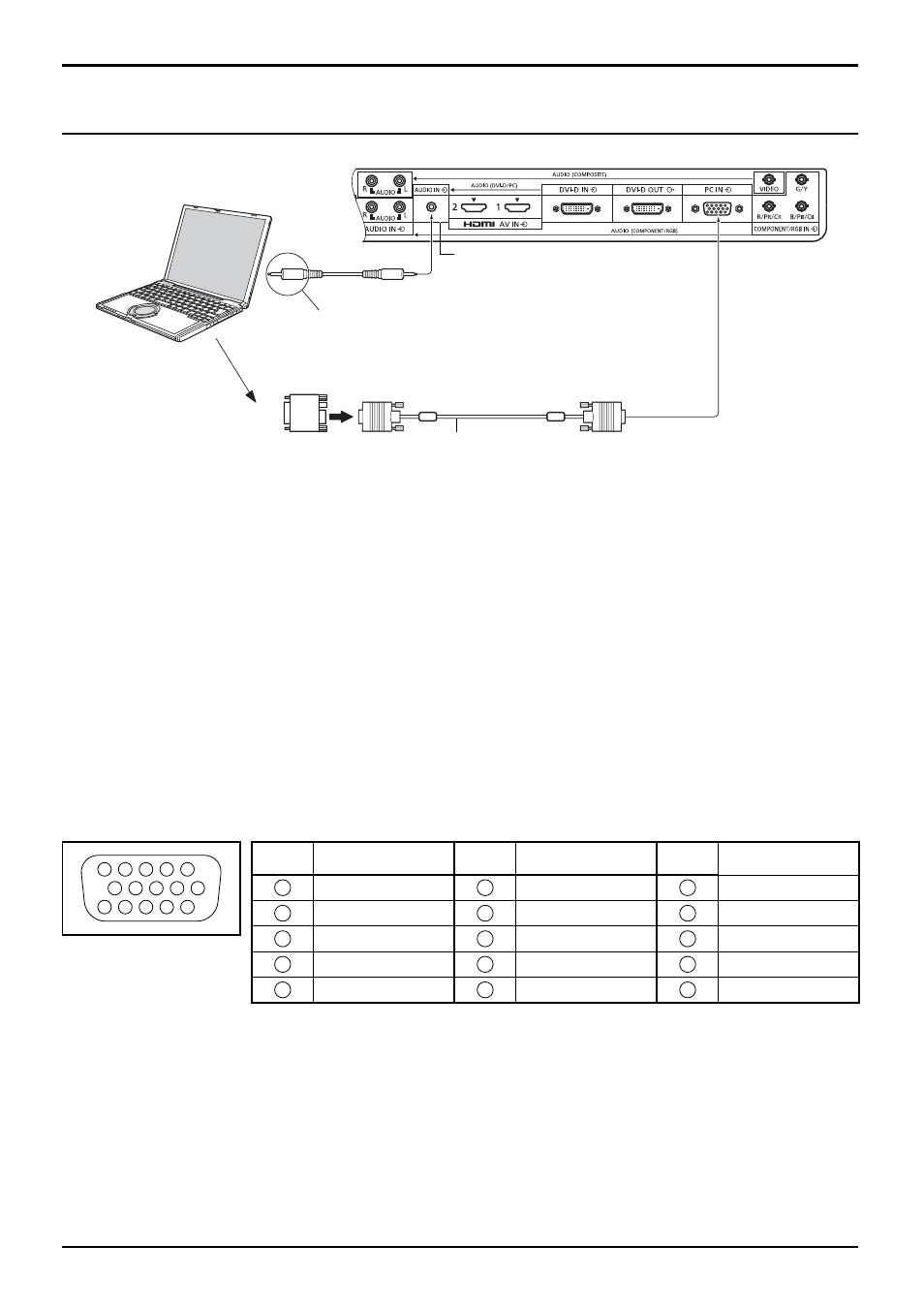

Преобразующий адаптер
(при необходимости)
Mini D-sub 15p
RGB
Шнур к ПК с
ферритовым
сердечником
Стереомиништепсель (M3)
Audio
Подсоедините шнур, который соответствует
разьему аудиовыхода которьютера.
(Штекер)
(Гнездо)
КОМПЬЮТЕР
11
Подсоединения
Примечания:
• Приемлемые компьютерные сигналы – с частотой горизонтальной развертки от 30 до 110 кГц и частотой вертикальной
развертки от 48 до 120 Гц. (Однако сигналы из свыше 1200 строк не могут отображаться правильно).
• Разрешающая способность дисплея составляет не более 1440 × 1080 точек при установке режима формата
на “4:3”, и 1920 × 1080 точек при установке режима формата “16:9”. Если разрешение дисплея превышает
эти максимальные значения, он может не отображать детали с достаточной четкостью.
• Разъемы входа с ПК являются DDC2B-совместимыми. Если подключаемый компьютер не DDC2B-совместимый,
Вам понадобится на время подсоединения изменить настройки компьютера.
• Некоторые модели ПК не могут быть подключены к телевизору.
• Для компьютеров, оборудованных разъемом Mini D-sub 15P, совместимом с DOS/V, использование адаптера
необязательно.
• Компьютер приведен на иллюстрации только с целью примера.
• Panasonic рекомендует использовать шнур с ферритовым сердечником.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим набором.
• Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже указанного
диапазона частот.
Названия сигналов для разъема Mini D-sub 15P
Расположение штекеров
для разъема PC Input
Подсоединение разъемов входа с ПК
Контакт
№
Название сигнала
Контакт
№
Название сигнала
Контакт
№
Название сигнала
1
R
6
GND (Заземление)
11
NC (не подключен)
2
G
7
GND (Заземление)
12
SDA
3
B
8
GND (Заземление)
13
HD/SYNC
4
NC (не подключен)
9
+5 В постоянного тока
14
VD
5
GND (Заземление)
10
GND (Заземление)
15
SCL
1
6
7
8
3
9
4
5
10
15 14 13 12 11
2
Объединен с входом DVI-D IN.
